5.7
Vullen van de buiteneenheid, binneneenheid en verwarmingssysteem
OPMERKING
Schade aan de installatie bij inschakelen zonder water.
Inschakelen van de installatie zonder water kan schade aan de installatie
veroorzaken.
▶ Vul de boiler en cv-installatie voor het inschakelen van de cv-installa-
tie en stel de juiste druk in.
Ontlucht ook via andere ontluchtingsventielen in het verwarmingssy-
steem, bijv. op radiatoren.
PW2
VW3

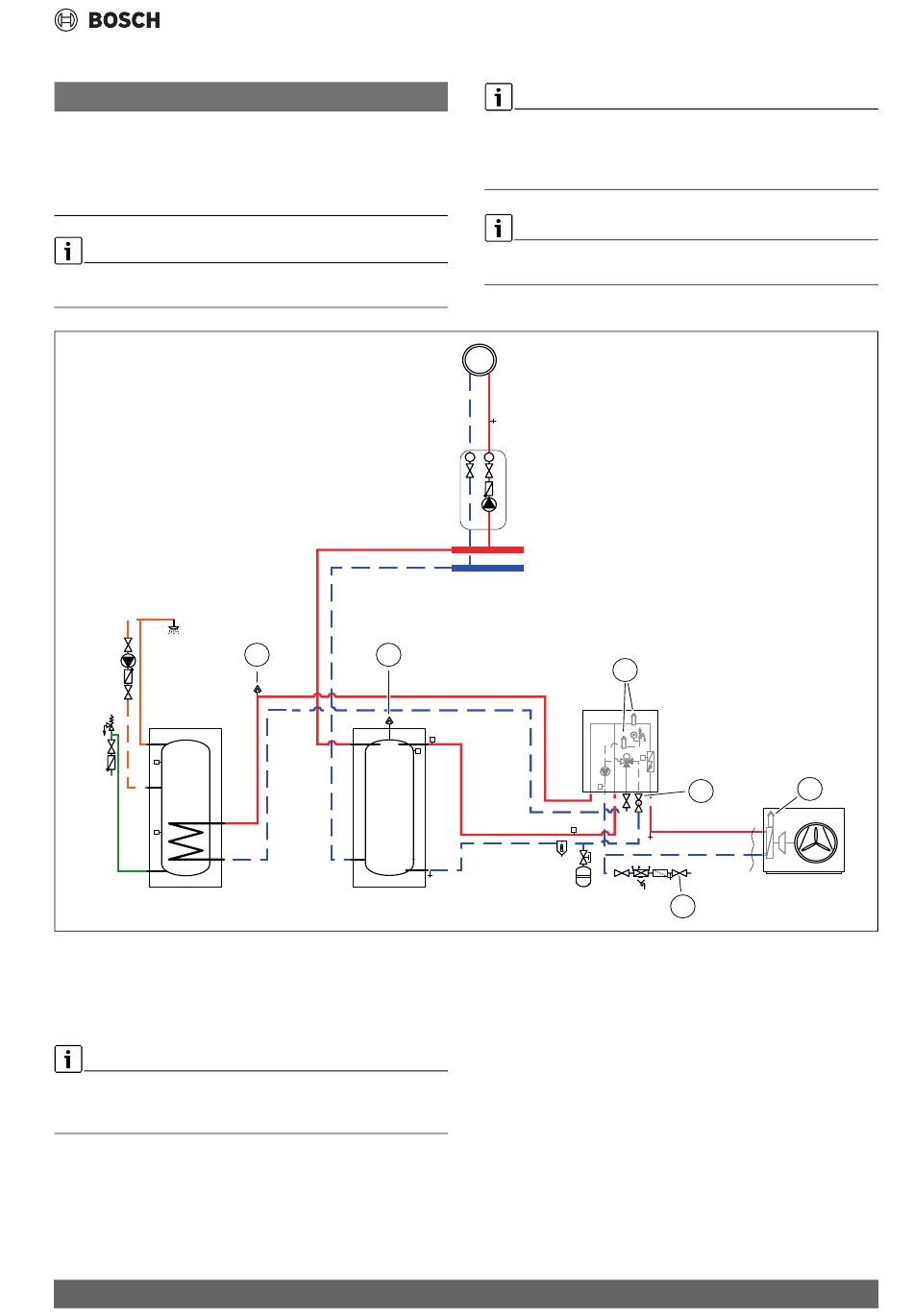

Afb. 19 Binneneenheid, warmtepomp, boiler en verwarmingssysteem met buffervat
[1]
Automatisch ontluchtingsventiel
[2]
Handmatig ontluchtingsventiel
[3]
Deeltjesfilter SC1
[4]
Vulkraan VW2
Deze vulprocedure geldt voor alle systemen, dus waarbij de warmte-
pomp boven de binneneenheid is geplaatst. Voor een minder complex
systeem kan de procedure worden vereenvoudigd.
Compress 5800i AW – 6721892047 (2024/08)
1
1
VL1
VL1
T0
Vul bij voorkeur tot een druk die hoger ligt dat de uiteindelijke zodat er
een marge ontstaat wanneer de temperatuur van het verwarmingssy-
steem toeneemt en de lucht die is opgelost in water wordt afgevoerd via
de ontluchtingsventielen.
Bij uitlevering is de standaardpositie van het 3-wegventiel VW1 de mid-
delste positie.
VC2
T
T
VC3
PC1
MD1
PC0
VC4
Stap 1: vullen van de warmtepomp en de boiler
1. Schakel de voeding van de warmtepomp en binneneenheid uit.
2. Zorg ervoor dat alle temperatuurregelventielen in het verwarmings-
systeem volledig zijn geopend.
3. Sluit de ventielen naar het verwarmingssysteem VC3 en deeltjesfilter
SC1 en het ventiel naar de boilerspiraal VC4.
4. Sluit een slang aan op aftapkraan VA0 en het andere uiteinde op een
afvoer. Open het ventiel.
5. Op de vulkraan VW2 om de warmtepomp te vullen.
6. Ga door met water vullen, tot alleen nog water uit de afvoerslang
komt en geen luchtbellen meer in de warmtepomp worden gevormd.
7. Sluit aftapkraan VA0 en vulkraan VW2.
8. Open de koudwaterkraan VW3.
9. Open voor het vullen van de boiler een warmwaterkraan. Sluit de
kraan, wanneer alleen nog water uitstroomt.
Leidingaansluitingen
2
3
SC1
VA0
VW2
4
0010040384-005
2
17
