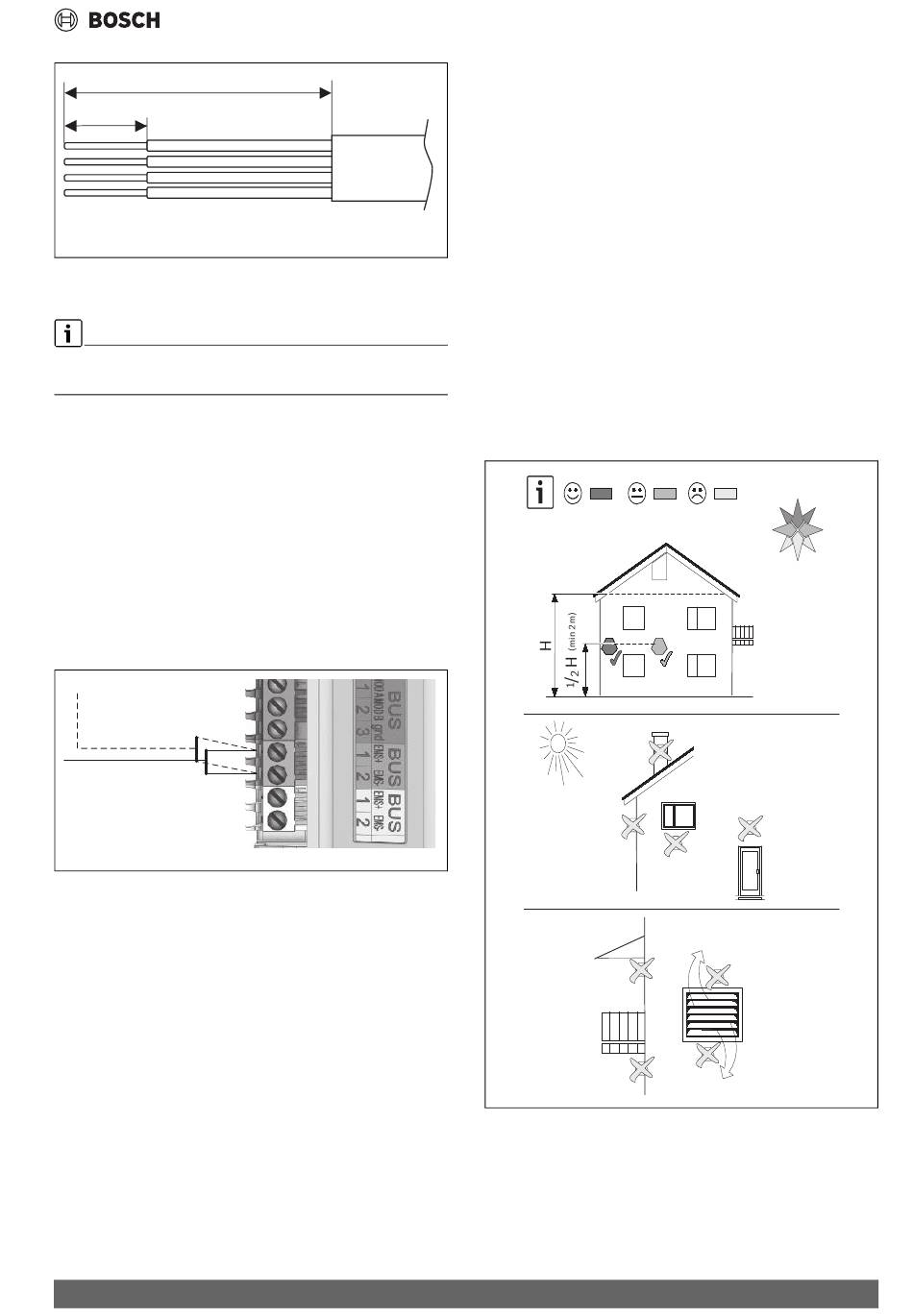

≤120 mm
≤10 mm
Afb. 21 Aders strippen CAN-BUS
6.3
EMS-BUS voor toebehoren
EMS-BUS en CAN-BUS zijn niet compatibel.
▶ Sluit EMS-eenheden niet op CAN-BUS-eenheden aan.
Voor toebehoren, dat op de EMS-BUS [15 VDC, klasse III (SELV)] wordt
aangesloten, geldt het volgende (zie ook installatiehandleiding van het
betreffende toebehoren):
▶ Wanneer meerdere BUS-eenheden zijn geïnstalleerd, moeten deze
onderling een minimale afstand van 100 mm hebben.
▶ Wanneer meerdere BUS-eenheden zijn geïnstalleerd, moeten ze in
serie of stervormig worden aangesloten.
▶ Gebruik kabels met een minimale aderdoorsnede van 0,5 mm
▶ Bij externe inductieve invloeden (bijvoorbeeld van PV-installaties)
afgeschermde kabel gebruiken.
▶ Sluit de kabel op de EMS-BUS klem op de binneneenheid aan.
Wanneer er al een aansluiting op de EMS-klem aanwezig is, wordt de
aansluiting parallel op dezelfde klem uitgevoerd conform afb. 22.
Afb. 22 Verbinding EMS
6.4
Montage temperatuurvoeler
In de fabrieksinstelling regelt de regelaar de aanvoertemperatuur auto-
matisch afhankelijk van de buitentemperatuur. Voor nog meer comfort
kan een temperatuurregelaar geïnstalleerd worden.
6.5
Aanvoertemperatuursensor T0
De sensor is in de levering opgenomen.
▶ Installeer de sensor op het buffervat conform de installatiehandlei-
ding voor de boiler.
▶ Sluit de aanvoertemperatuursensor aan op de aansluitklem T0 in de
schakelkast van de binneneenheid.
Compress 5800i AW – 6721892047 (2024/08)
6.6
Wanneer een boiler is geïnstalleerd, moet een temperatuursensor TW1
op het systeem worden aangesloten. Voor bepaalde boilers is een extra
TW2 sensor ook nodig.
▶ Sluit de warmwatersensortemperatuursensor TW1/TW2 aan op de
aansluitklem TW1/TW2 van de XCU-THH (XCU HY)-module in de bin-
neneenheid.
6.7
De kabel naar de buitentemperatuursensor moet aan de volgende mini-
0010041915-001
male eisen voldoen:
• Aantal aders: 2
• Maximale lengte 30 m
▶ Installeer de sensor aan de koudste zijde van het gebouw, normaal
gesproken richting het noorden. De sensor moet worden beschermd
tegen direct zonlicht, ventilatie en andere factoren die de tempera-
tuurmeting beïnvloeden. De sensor mag niet vlak onder het dak wor-
den geïnstalleerd.
▶ Sluit de buitentemperatuursensor T1 aan op de aansluitklem T1 op
de XCU-THH (XCU HY)-module in de schakelkast van de binneneen-
heid.
2
.
0010040325-001
Afb. 23 Positie van de buitentemperatuursensor
Boilertemperatuursensor TW1/TW2
Buitentemperatuursensor T1
Elektrische aansluiting
N
NW
NE
W
E
SW
SE
S
0010012093-002
19
