10.3
Schakelschema cv-groepen 3-4 met koeling (IOB-B in meervoudige module)
4

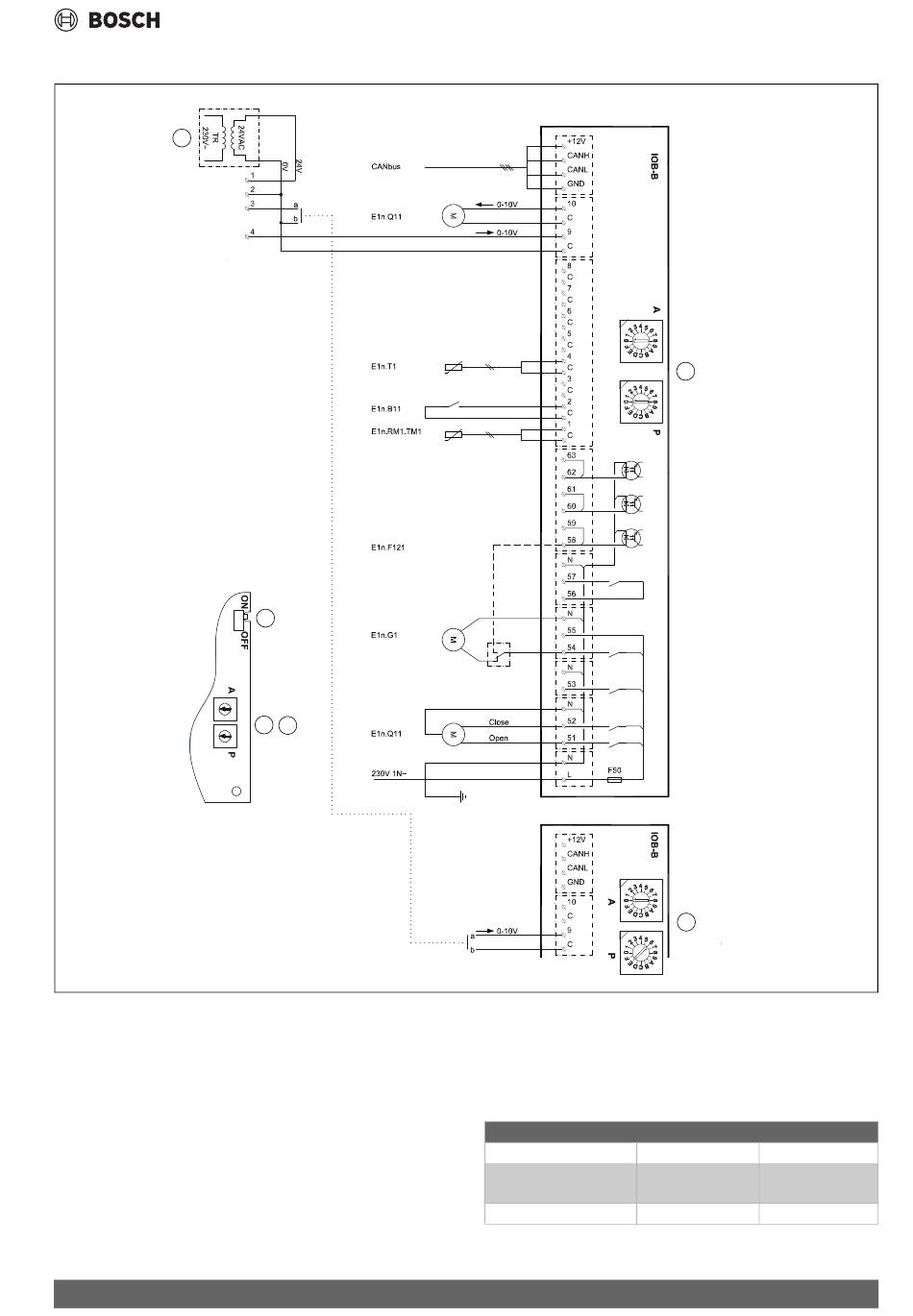

Afb. 22 Schakelschema cv-groep 3-4 met koeling
n= 3, 4:
[1]
Wanneer de IOB-B printplaat van de laatste deelnemer in het
CANbus-circuit zit, moet de schakelaar in de stand ON staan.
[2]
Programmakeuze P = 0, adreskeuze A = 1 (schakeling E13),
A = 2 (schakeling E14)
[3]
Programmakeuze P = 6, adreskeuze A = 1 (schakeling E13),
A = 2 (schakeling E14)
[4]
Transformator in de koelunit
[E1n.Q11]Mengventiel 0-10 V
[E1n.T1]Aanvoertemperatuursensor
[E1n.B11]Externe ingang
[E1n.RM1.TM1]Dauwpuntmelder, dauwpuntsensor
[E1n.F121]Thermostaat voor vloerverwarming
PKSt-1 – 6721849498 (2022/05)
1
2
3
[E1n.G1]cv-pomp
[E1n.Q11]Mengventiel 230 V
[E1n.TM.TM1]Omgevingsdauwpuntsensor
[E1n.TM.TM5]Omgevingstemperatuursensor
[F50] Elektrische zekering 6,3 A
Elektrische kabel
Aansluitklemmen L, N, PE Netaansluiting
Aansluitklemmen 51-57
Aansluitingen op het
elektriciteitsnet
Aansluitklemmen 1-10
Sensoraansluiting
Tabel 14 Elektrische kabel
Elektrisch schema
2
3
6 720 647 947-02.1I
2
min. 1,5 mm
2
min. 0,75 mm
2
min. 0,5 mm
19
