10.3
Schakelschema
10.3.1 Schakelschema XCU-THH (XCU HY)
VW1
M M
Q6
Q5
Q4

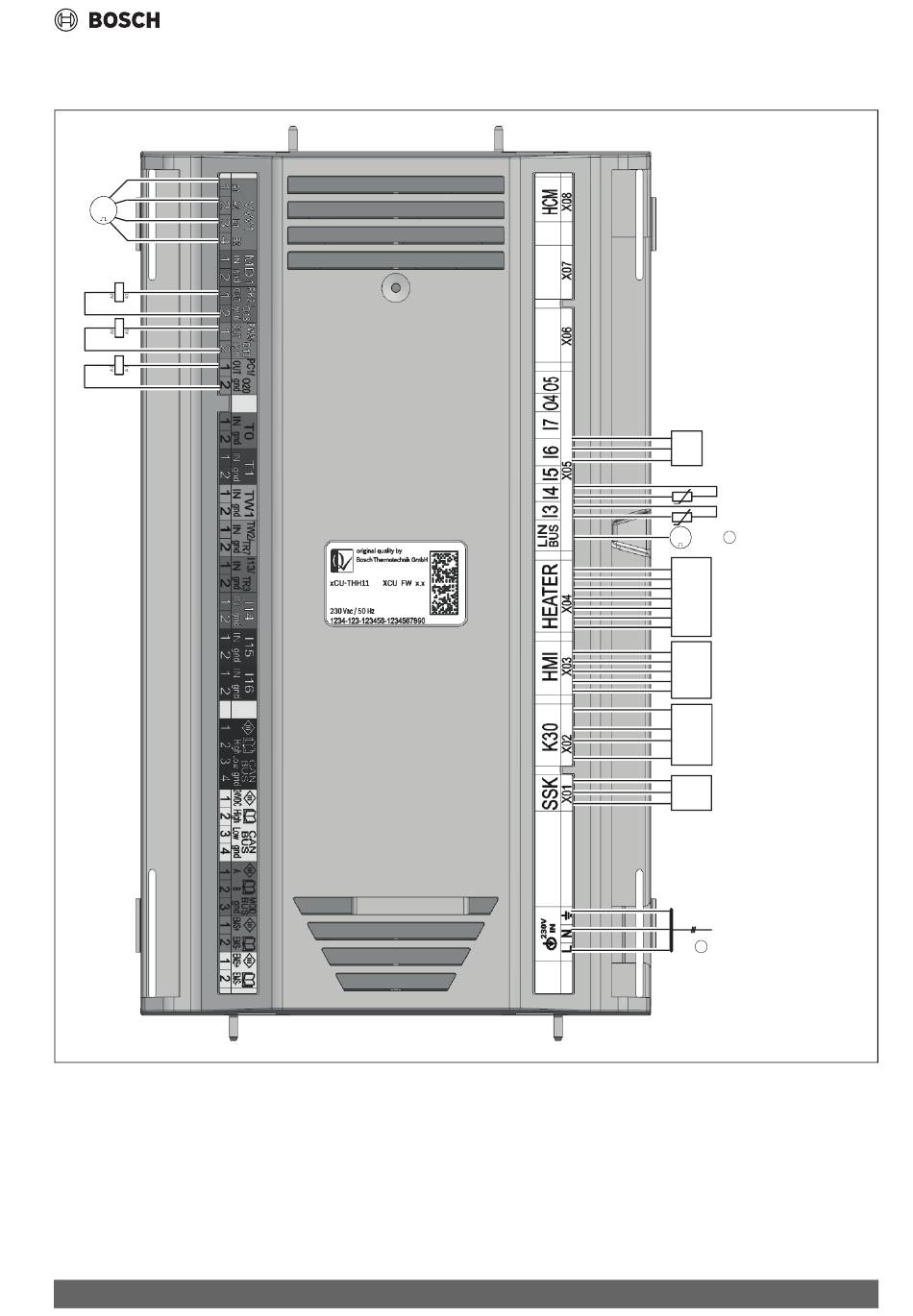

Afb. 36 Schakelschema XCU-THH (XCU HY)
[SK]
Service key
[K30]
Connect-Key
[HMI]
Bedieningseenheid UI800
[TC0]
Temperatuursensor, warmtegeleider retour
[TC1]
Temperatuursensor warmtegeleider aanvoer
[JC0]
Druksensor
[Q4]
Magneetschakelaar voor circulatiepomp, cv-circuit (PC1)
[Q5]
Magneetschakelaar voor warmwatercirculatiepomp (PW2)
[Q6]
Magneetschakelaar voor circulatiepomp, koelcircuit (PK2)
Compress 5800i AW – 6721892047 (2024/08)
[VW1]
3-wegklep
[1]
230 V~1 N aanvoer naar XCU-THH (XCU HY)
[2]
LIN-bus naar circulatiepomp (PC0)
Technische informatie en protocollen
P
JC0
TC1
ϑ ϑ
TC0
ϑ ϑ
PC0
2
M M
Heater
HMI
K30
SK
Supply
1
0010039109-004
35
