Leidingaansluitingen
5.3
Binneneenheid op de warmtepomp aansluiten
▶ Kies de leidingdoorsnede aan de hand van het handboek van de warmtepomp.
▶ Sluit de warmtegeleiderleidingen ingaand aan op de warmtepomp. Installeer een aftapkraan [VA0] in deze leiding.
▶ Sluit warmtegeleiderleiding uitgaand aan op de warmtepomp. Installeer het vulventiel (VW2) op dezelfde aansluiting op de binneneenheid.
1
2
VA0

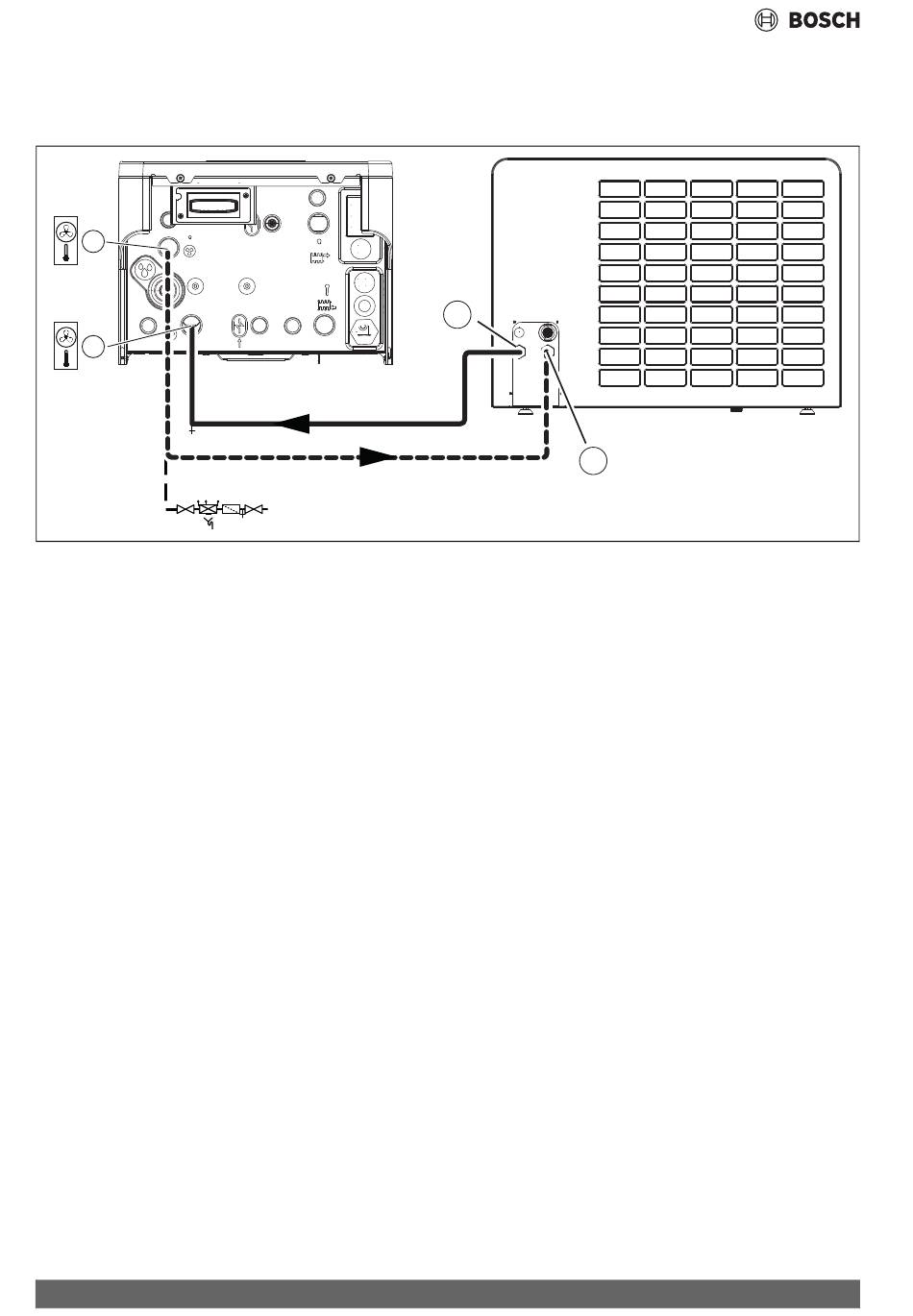

Afb. 16 Aansluiting binneneenheid op de warmtepomp
[1]
Warmtegeleider naar warmtepomp
[2]
Warmtegeleider van warmtepomp
[3]
Aanvoerleiding van de warmtepomp
[4]
Return line to the heat pump
14
VW2
3
4
Compress 5800i AW – 6721892047 (2024/08)
0010039084-002
