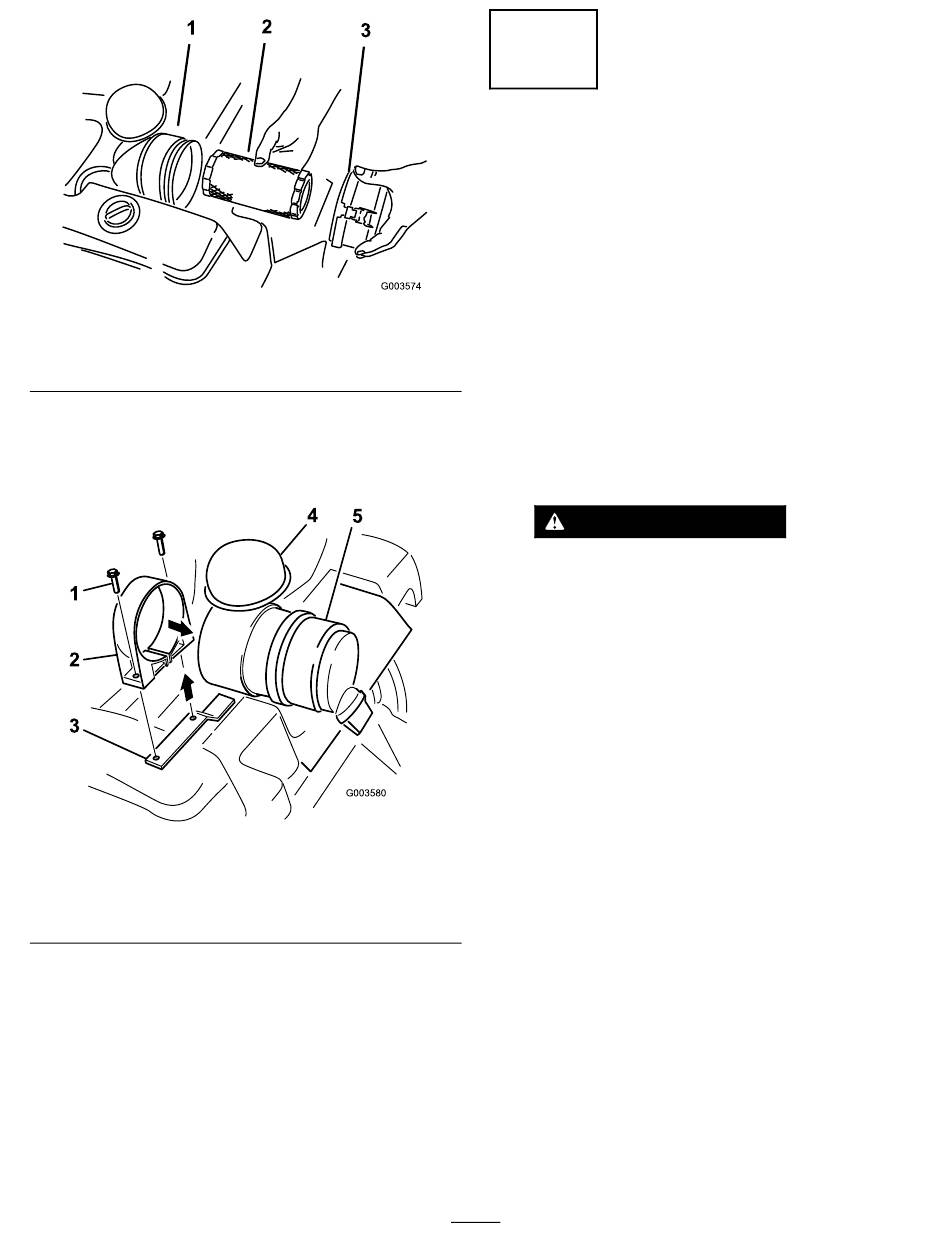

Figuur 2
1. Luchtfilterbus
2. Luchtfilter
5.
Verwijder de slang van de luchtfilterbus.
6.
Open de band van het luchtfilter en trek deze
over het uiteinde van de bus waar u het filter
weggenomen hebt
Figuur 3
1. Bout
2. Band van luchtfilter
3. Frame van de machine
7.
Bedek de slang of steek er een vod in zodat er
geen vuil in valt tijdens de installatie van deze
set.
8.
Verwijder de tegenovergestelde bout waarmee
de band van het luchtfilter is bevestigd aan het
frame van de maaier.
3. Busdeksel
(Figuur
3).
4. Dop
5. Luchtfilterbus
3
Het hydraulische reservoir,
het linker achterwiel, de
schermen en de stoel
verwijderen
Geen onderdelen vereist
g003574
Procedure
1.
Laat de hydraulische tank leeglopen. Raadpleeg
de Gebruikershandleiding van de Workman.
2.
Til de achterkant van de machine van de grond
en ondersteun deze met blokken. Raadpleeg
het hoofdstuk De machine optillen in de
Gebruikershandleiding.
WAARSCHUWING
Het kan gebeuren dat een mechanische
of hydraulische krik een machine niet
ondersteunt. Als de machine dan valt,
kan dit ernstig letsel veroorzaken.
Plaats de machine altijd op assteunen.
3.
Verwijder het linkerachterwiel.
4.
Verwijder en bewaar de 4 flenskopschroeven
waarmee het scherm van het linkerwiel aan het
frame is bevestigd
scherm en bewaar het.
g003580
6
(Figuur
4). Verwijder het
