Toro Sand Pro 5040 Installatie-Instructies pagina 16
Set met hydrauliekschakelaar
Verberg thumbnails
Zie ook voor Sand Pro 5040:
- Gebruikershandleiding (29 pagina's) ,
- Montage-instructies (8 pagina's) ,
- Installatie-instructies (25 pagina's)
Inhoudsopgave
Advertenties

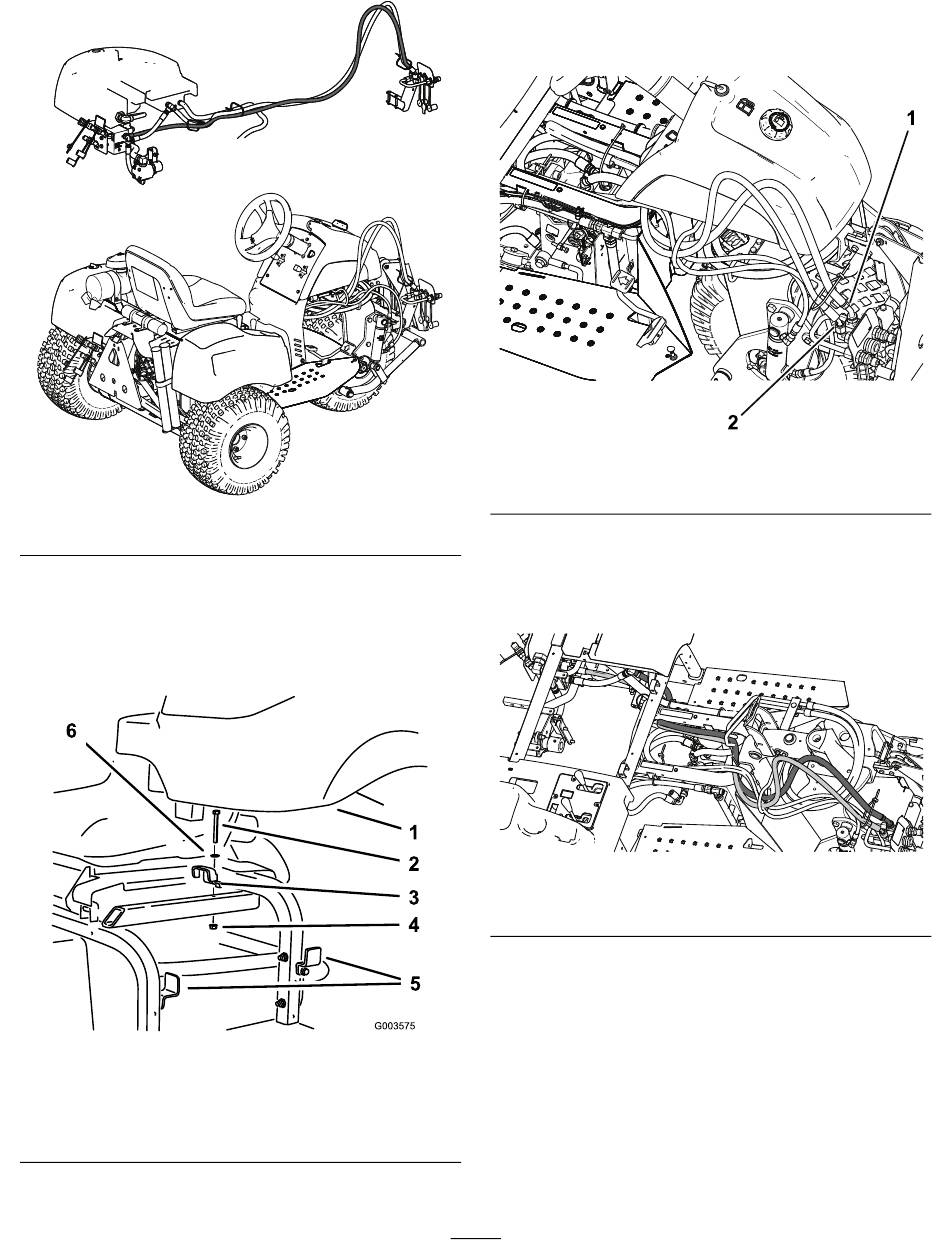

Figuur 25
1.
Monteer de bestaande slang terug op de hoek
rechts vooraan de hydraulische tank.
2.
Monteer de hydraulische tank op het frame
en bevestig met de 3 beugels die u eerder
verwijderd en losgezet hebt
Figuur 26
1. Hydraulische tank
2. Bout
3. Bovenste beugel
g241740
(Figuur
26).
g003575
4. Moer
5. Zijbeugel
6. Ring
3.
Monteer de voorste toevoerslang op de
elleboogfitting in het midden van de beugel
(Figuur
27).
1. Voorste retourslang
4.
Monteer de voorste retourslang op de T-fitting
aan de linkerkant van de beugel
5.
Leid de voorste slangen zoals wordt getoond
in
Figuur
28.
1. Voorste retourslang
6.
Verwijder de moer en de bout waarmee de
tankbeugel aan het machineframe is bevestigd
en gooi de moer en bout weg. Bewaar de
tankbeugel
(Figuur
16
Figuur 27
2. Voorste toevoerslang
(Figuur
Figuur 28
2. Voorste toevoerslang
29).
g243279
27).
g243529
