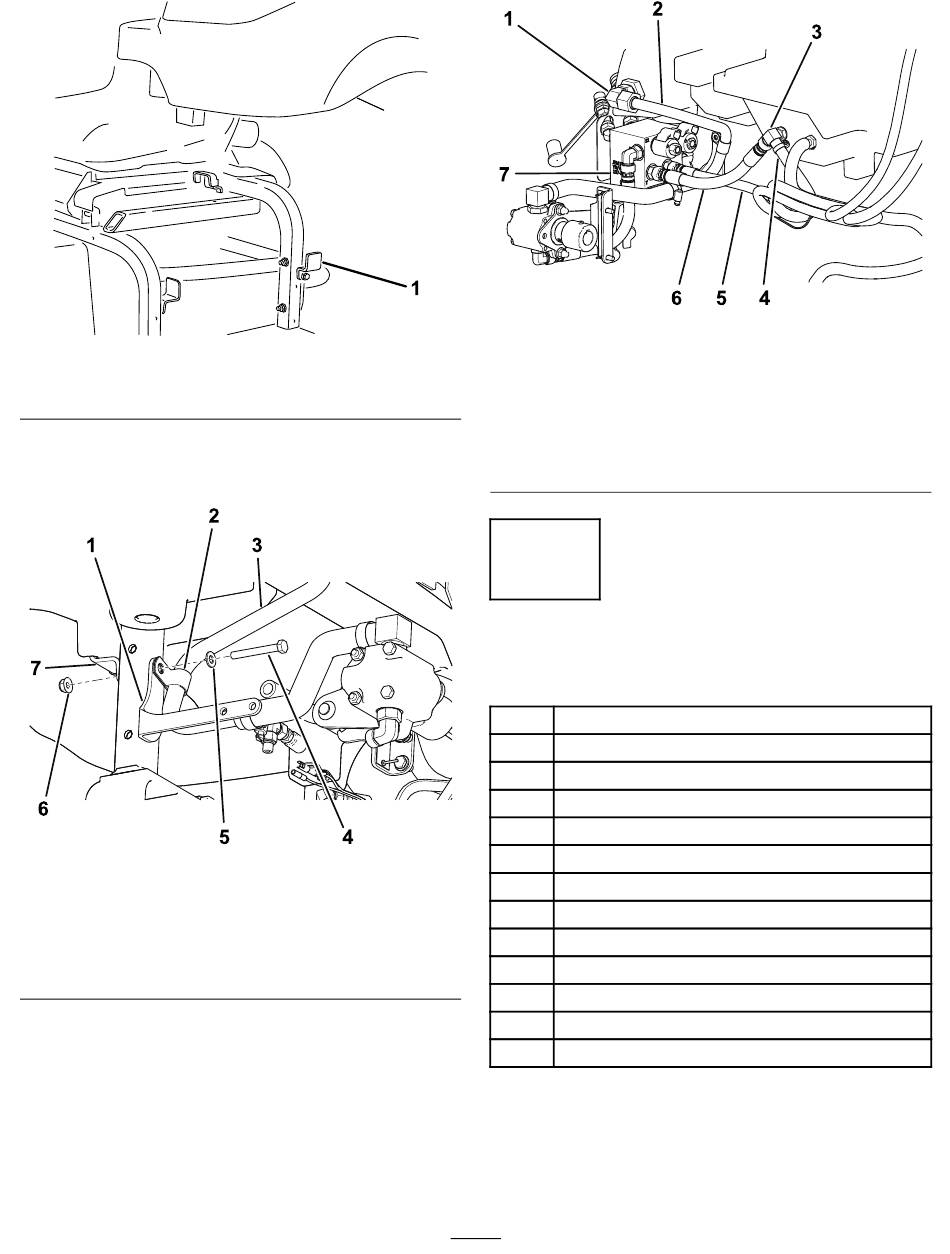

Figuur 29
1. Tankbeugel
7.
Plaats de toevoerbuis van de pomp (leiding) en
de toevoerslang van de pomp op de machine;
zie
Figuur
30.
Figuur 30
1. Framesteun
2. P-klem
3. Toevoerbuis van pomp
4. Bout (5/16" x 2½")
8.
Monteer losjes de P-klem, de toevoerbuis van
de pomp, de tankbeugel en de framesteun op
het machineframe; gebruik hierbij een bout, ring
en moer zoals wordt getoond in
9.
Monteer losjes de toevoerbuis van de pomp
(leiding) op de grote elleboog van 90 graden die
gemonteerd is op de zeef in de hydraulische
tank
(Figuur
31).
g243517
g243496
5. Onderlegring (5/16")
6. Flensmoer (5/16")
7. Tankbeugel (aanwezig)
Figuur
30.
1. Grote elleboog van
90 graden
2. Toevoerbuis van pomp
3. T-fitting
4. Voorste retourslang
9
Het kleppenblok plaatsen
Benodigde onderdelen voor deze stap:
1
Kleppenblok
1
Framesteun
2
Schroef (5/16" x ¾")
1
Buis beugel
1
Plaat van kleppenblok
2
Bout (5/16" x 2")
2
Ring (5/16")
1
Vrouwelijke koppeling
2
Mannelijke koppeling
1
Plug
2
Dop
1
Buis beugel
1
Toevoerslang van kleppenblok
Procedure
1.
Koppel het vrije uiteinde van de voorste
toevoerslang aan op de fitting die gemonteerd is
in opening M1 van het kleppenblok
17
Figuur 31
5. Voorste toevoerslang
6. Retourslang van
kleppenblok
7. Kleppenblok
(Figuur
g243497
31).
