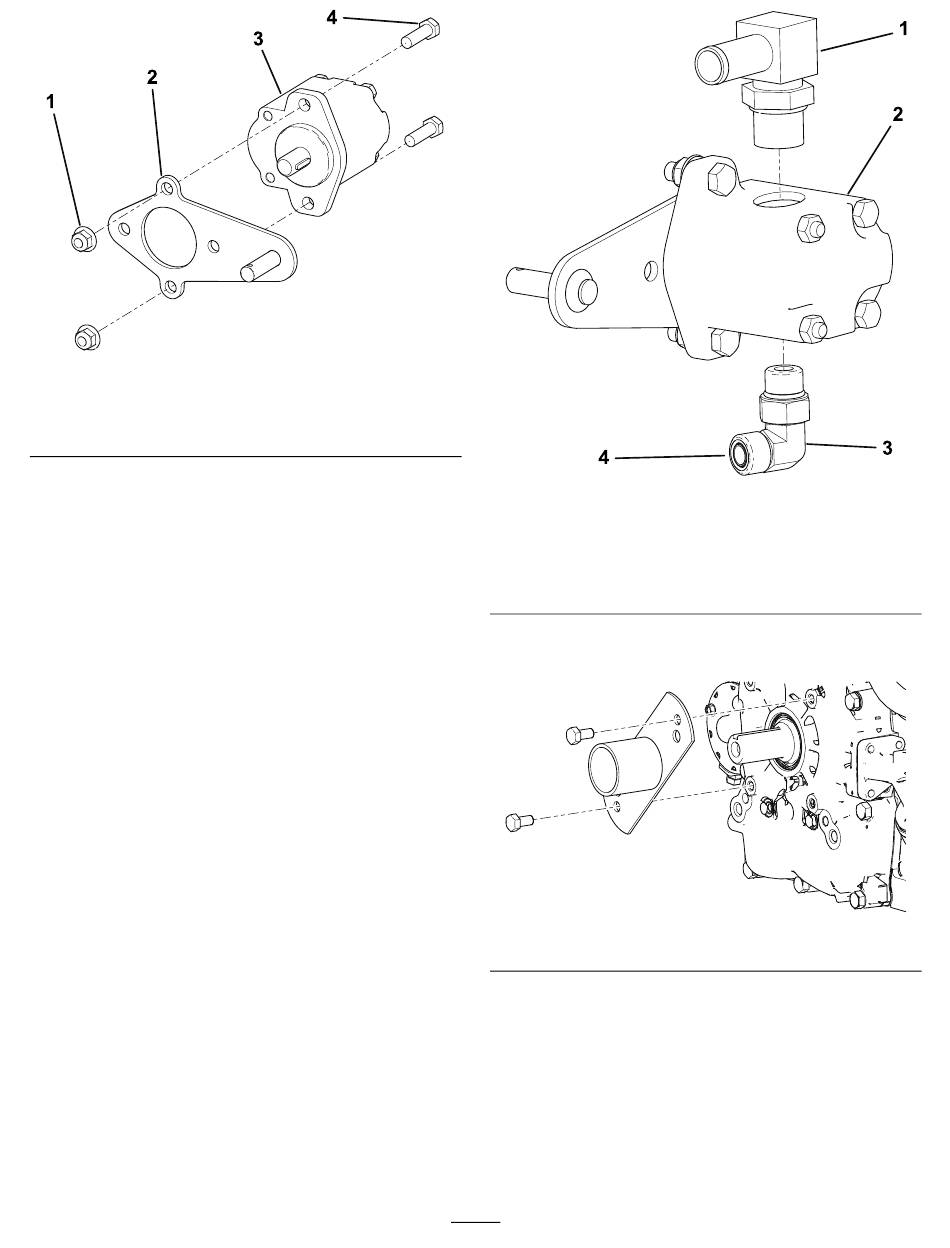

Figuur 15
1. Flensmoer (2)
2. Reactiearm
2.
Monteer de vierkante elleboog van 90 graden
op de bovenkant van de hydraulische pomp.
3.
Monteer de elleboog van 90 graden op de
onderkant van de hydraulische pomp
16).
g241658
3. Pomp
4. Bout (2)
(Figuur
1. Vierkante elleboog van
90 graden (met slangribbel
aan het uiteinde)
2. Hydraulische pomp
4.
Verwijder het bestaande deksel van de
vermogenaftakas; zie
5.
Monteer de pompbeugel op de motor; gebruik
hierbij 2 bouten (5/16" x ¾") en 2 ringen (⅜").
Raadpleeg
Figuur 18
van de pompbeugel.
11
Figuur 16
3. Elleboog 90 graden
4. Vrouwelijk uiteinde
Figuur
17.
Figuur 17
voor de juiste montage
g241657
g242285
