Monteer het scherm van de bedieningseenheid
en de stoel
(Figuur
Belangrijk:
Monteer de P-klem zodat u zeker
bent dat de brandstofslang stevig vastzit
(Figuur
9).
8.
Installeer de console.
9.
Monteer het scherm links vooraan op het frame.
10.
Monteer het voorste scherm op het frame met
4 flenskopschroeven.
11.
Monteer de 4 flenskopschroeven waarmee het
scherm van het linkerwiel aan het frame is
bevestigd
(Figuur
12.
Monteer het linker achterwiel
1. Scherm van linkerwiel
2. Flenskopschroeven
13.
Laat de machine neer op de grond.
14.
Monteer het scherm van de trekhaak achteraan
(Figuur
6).
15.
Monteer het luchtfilter
8).
44).
(Figuur
44).

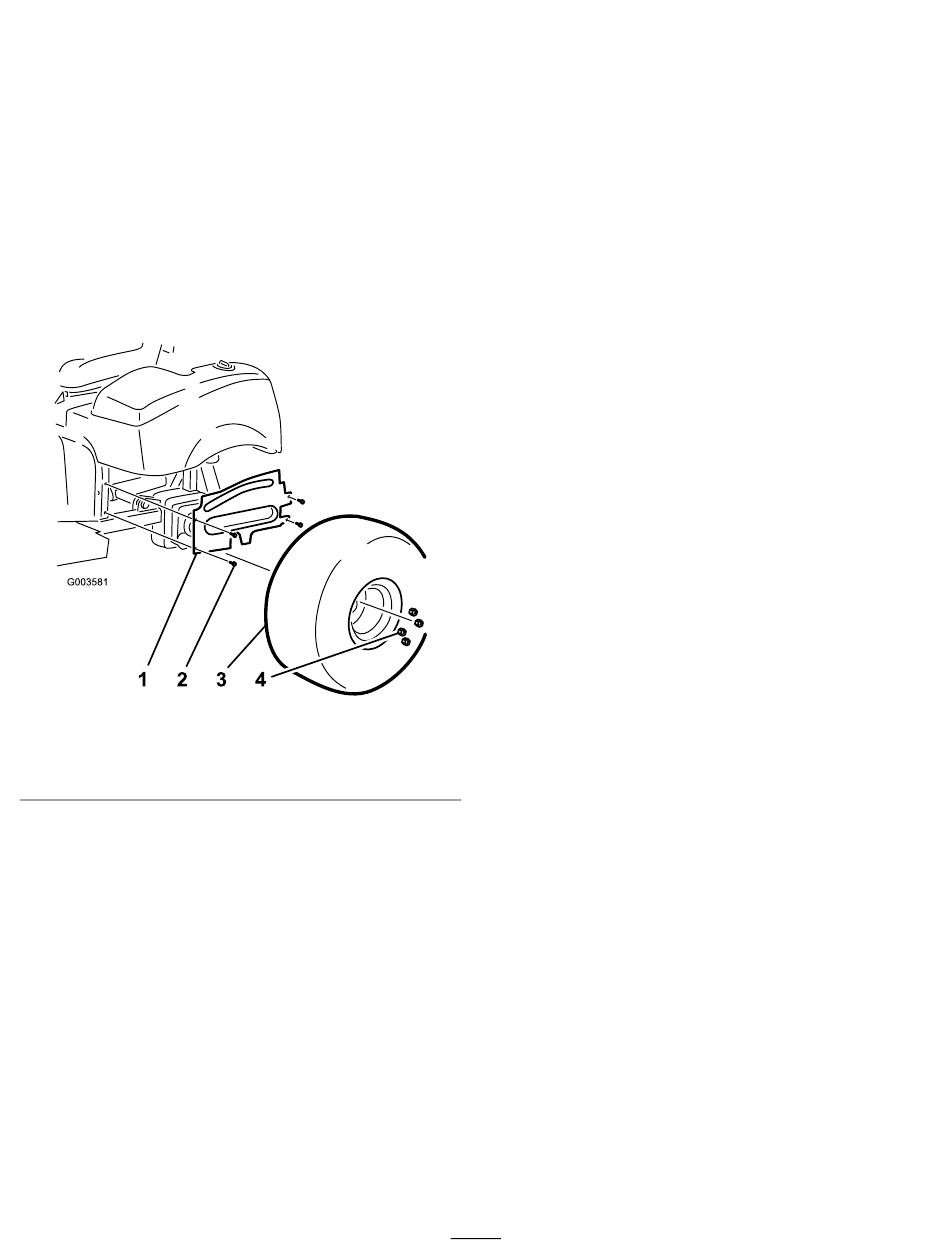

Figuur 44
3. Linkerband
4. Moer
(Figuur 2
en
Figuur
g003581
3).
