Set met hydrauliekschakelaar
Verberg thumbnails
Zie ook voor Sand Pro 5040:
- Gebruikershandleiding (29 pagina's) ,
- Montage-instructies (8 pagina's) ,
- Installatie-instructies (25 pagina's)
Inhoudsopgave
Advertenties
2.
Koppel het vrije uiteinde van de voorste
retourslang aan op het geribde uiteinde van de
T-fitting die op de hydraulische vloeistoftank
gemonteerd is.
3.
Koppel het vrije uiteinde van de retourslang van
het kleppenblok aan op de fitting die in opening
T van het kleppenblok gemonteerd is.
4.
Monteer het kleppenblok met 2 schroeven losjes
op de framesteun

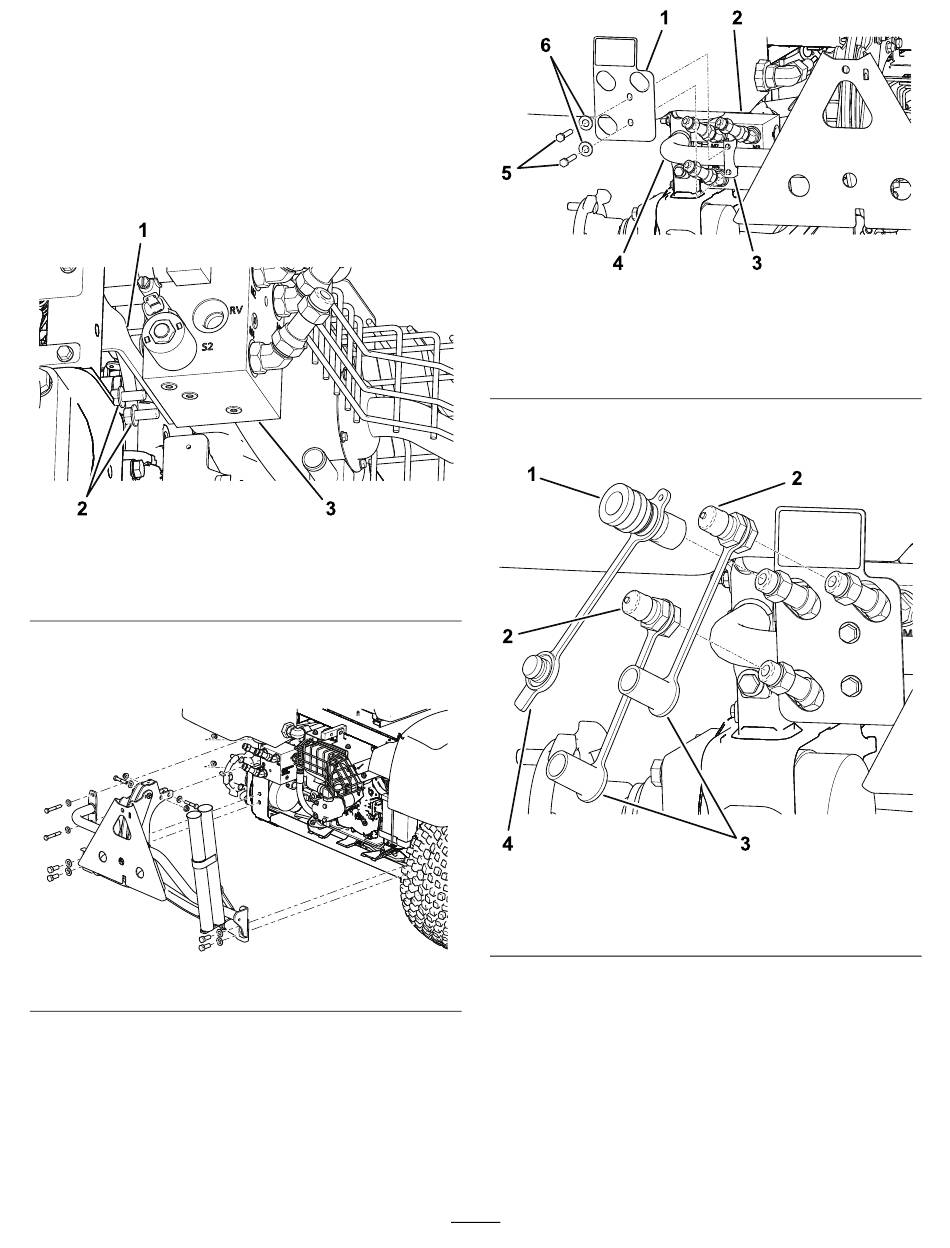

Figuur 32
1. Framesteun
2. Schroeven (5/16" x ¾")
5.
Monteer het frame van de achtertrekker met het
oorspronkelijke bevestigingsmateriaal
33).
Figuur 33
6.
Breng de plaat van het kleppenblok en de
buisbeugel aan op de buis van het frame van de
achtertrekker en bevestig met 2 schroeven aan
het trekhaakframe en het kleppenblok
34).
(Figuur
32).
3. Kleppenblok
(Figuur
(Figuur
1. Plaat van kleppenblok
2. Kleppenblok
3. Buisbeugel
7.
Monteer de koppelingen op de uiteinden van de
hydraulische fittings
g241744
1. Vrouwelijke koppeling
2. Mannelijke snelkoppeling
g243404
8.
Breng de plug aan op de vrouwelijke koppeling
en een dop op elke mannelijke koppeling.
9.
Monteer de toevoerslang van het kleppenblok
op de fitting onderaan de pomp
18
Figuur 34
4. Frame van achtertrekker
5. Bouten (5/16" x 2")
6. Ringen (5/16")
(Figuur
35).
Figuur 35
3. Doppen
4. Plug
(Figuur
g241745
g242373
36).
