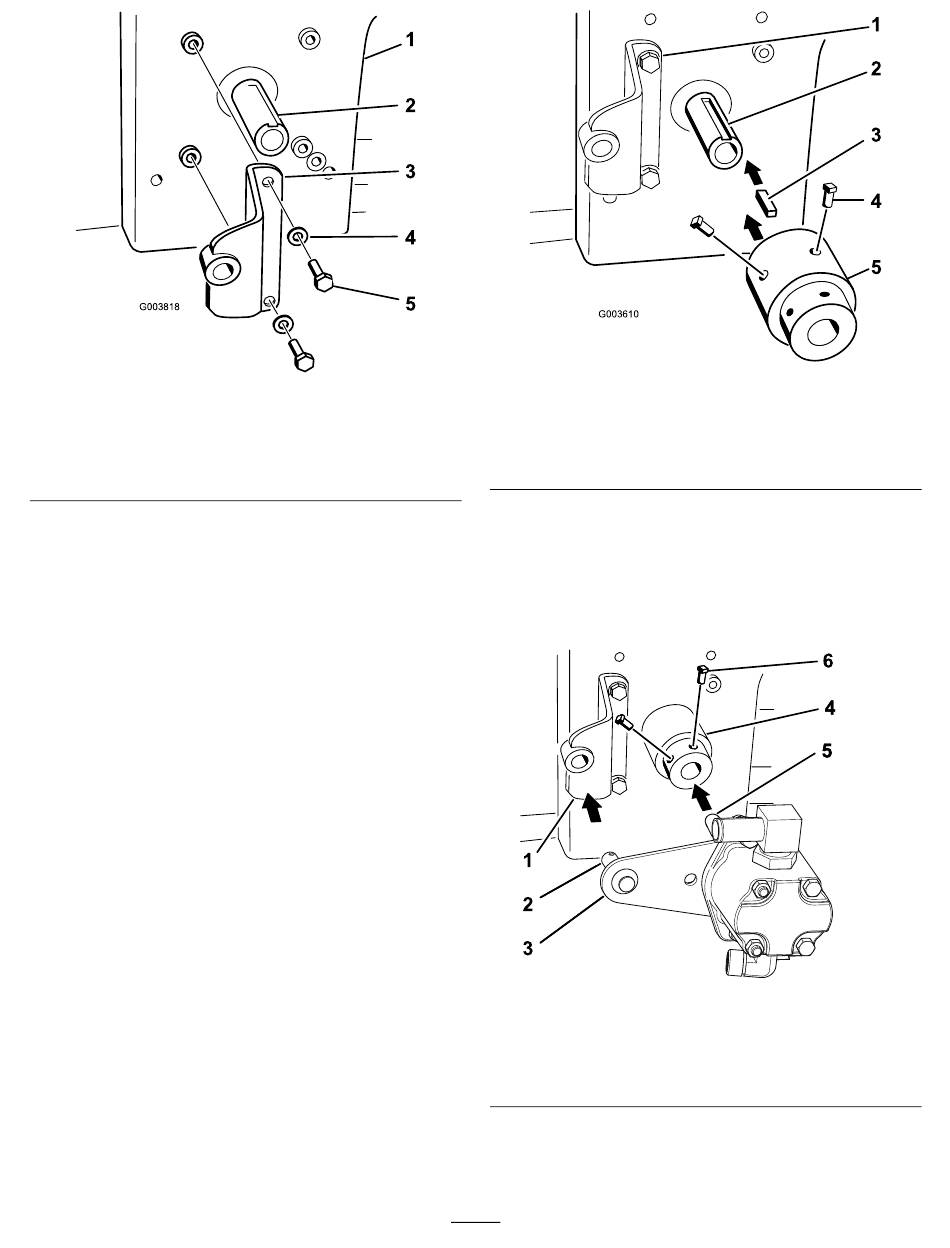

Figuur 18
1. Motor
2. Motorvermogenaftakas
3. Pompbeugel
6.
Breng anti-seize middel aan op de
vermogenaftakas van de motor en de as
van de hydraulische motor.
7.
Breng de vierkante sleutel (¼" x 1") aan in het
gat van de vermogenaftakas
8.
Lijn de naaf uit met de vierkante pin en monteer
op de vermogenaftakas
Opmerking:
Zorg ervoor dat de naaf zo ver
mogelijk over de as schuift.
9.
Breng verwijderbaar schroefdraadborgmiddel
aan op de 2 stelschroeven (5/16" x ¾") en breng
ze aan in de naaf om deze te bevestigen aan de
vermogenaftakas
4. Ring (⅜")
5. Bout (5/16" x ¾")
(Figuur
19).
(Figuur
19).
(Figuur
19).
g003818
1. Pompbeugel
2. Motorvermogenaftakas
3. Vierkante sleutel (¼" x 1")
10.
Monteer het tapeind van de pompplaat op de
pompbeugel terwijl u de as van de hydraulische
pomp op de naaf monteert.
Opmerking:
raakt het uiteinde van de vermogenaftakas
(Figuur
20).
1. Pompbeugel
2. Tapeind pompplaat
3. Pompplaat
11.
Zorg ervoor dat er ruimte is tussen de pompplaat
en de naaf. Als er geen tussenruimte is, dan is
12
Figuur 19
4. Stelschroef (5/16" x ¾")
5. Naafconstructie
De as van de hydraulische pomp
Figuur 20
4. Naafconstructie
5. As van hydraulische pomp
6. Stelschroef (5/16" x ¾")
g003610
g241656
