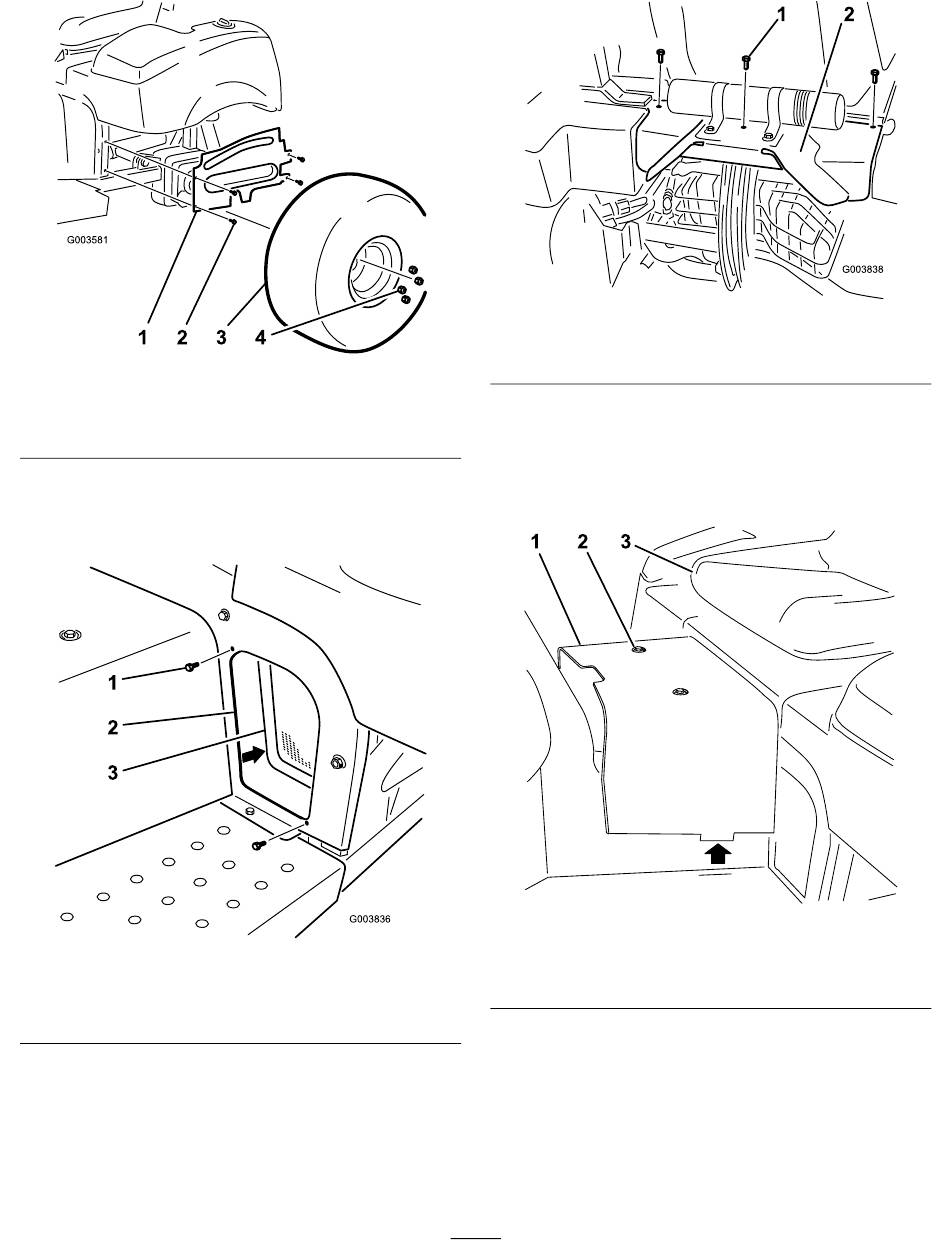

Figuur 4
1. Scherm van linkerwiel
2. Flenskopschroef (4)
5.
Verwijder en bewaar de 2 flenskopschroeven
waarmee het scherm links vooraan aan het
frame is bevestigd. Verwijder het scherm en
bewaar het.
Figuur 5
1. Flenskopschroef (2)
2. Frame
6.
Verwijder en bewaar de 3 bouten waarmee de
achtertrekker is bevestigd aan het frame.
g003581
3. Band
4. Moer (4)
g003836
3. Scherm links vooraan
1. Bout (3)
7.
Verwijder de 2 schroeven waarmee het
middelste scherm aan de machine is bevestigd
(Figuur
7). Verwijder het scherm en bewaar het.
Opmerking:
scherm bevestigd
1. Middelste scherm
2. Schroef (2)
8.
Verwijder het scherm van de bedieningseenheid
en de stoel
(Figuur
7
Figuur 6
2. Scherm achtertrekker
De schroeven zijn aan het
Figuur 7
3. Stoel
8).
g003838
g243498
