Opmerking:
Plaats de fittings volgens de hoeken op
de afbeeldingen. Gebruik een contrasleutel op alle
fittings van de tank.
1.
Verwijder de 2 pluggen van de hydraulische tank
van de zijkant van de tank.
2.
Monteer de zeef op de hydraulische tank waar u
de grote plug hebt verwijderd.
3.
Monteer de grote elleboog van 90 graden op de
zeef.
4.
Monteer het kleine geribde T-stuk van 90 graden
waar u de kleine plug hebt verwijderd
13).
1. Grote elleboog van
90 graden (monteer in
de getoonde hoek)
2. Zeef
3. Verwijder de grote plug.
4. Hydraulische tank
5.
Koppel de retourslang van het kleppenblok
aan op de T-fitting die op de hydraulische tank
gemonteerd is.
(Figuur

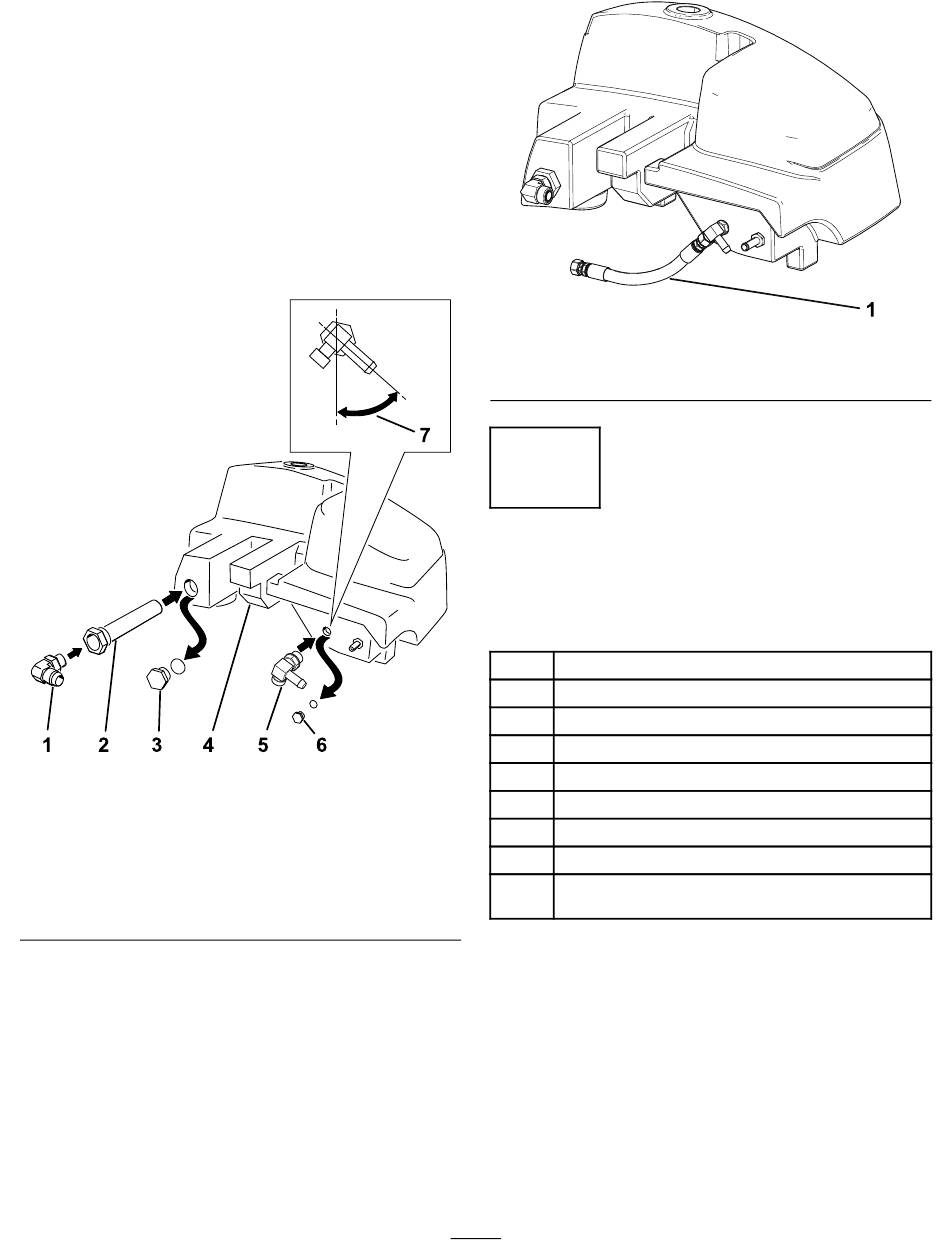

Figuur 13
5. Klein T-stuk van 90 graden
(monteer in de getoonde
hoek)
6. Verwijder de kleine plug.
7. 45 graden
1. Retourslang van kleppenblok
6
De hydraulische pomp
plaatsen
Benodigde onderdelen voor deze stap:
1
Hydraulische pomp
1
90º-fitting (mannelijke uiteinden)
1
Naafconstructie
1
Vierkante sleutel (¼" x 1")
g241660
4
Stelschroef (5/16" x ¾")
1
Pompbeugel
2
Bout (met schroefdraadborgmiddel) (5/16" x ¾")
2
Ring (⅜")
Grote elleboog 90 graden (met slangribbel aan het
1
uiteinde)
Procedure
1.
Monteer de reactiearm op de hydraulische pomp
(Figuur
15).
10
Figuur 14
