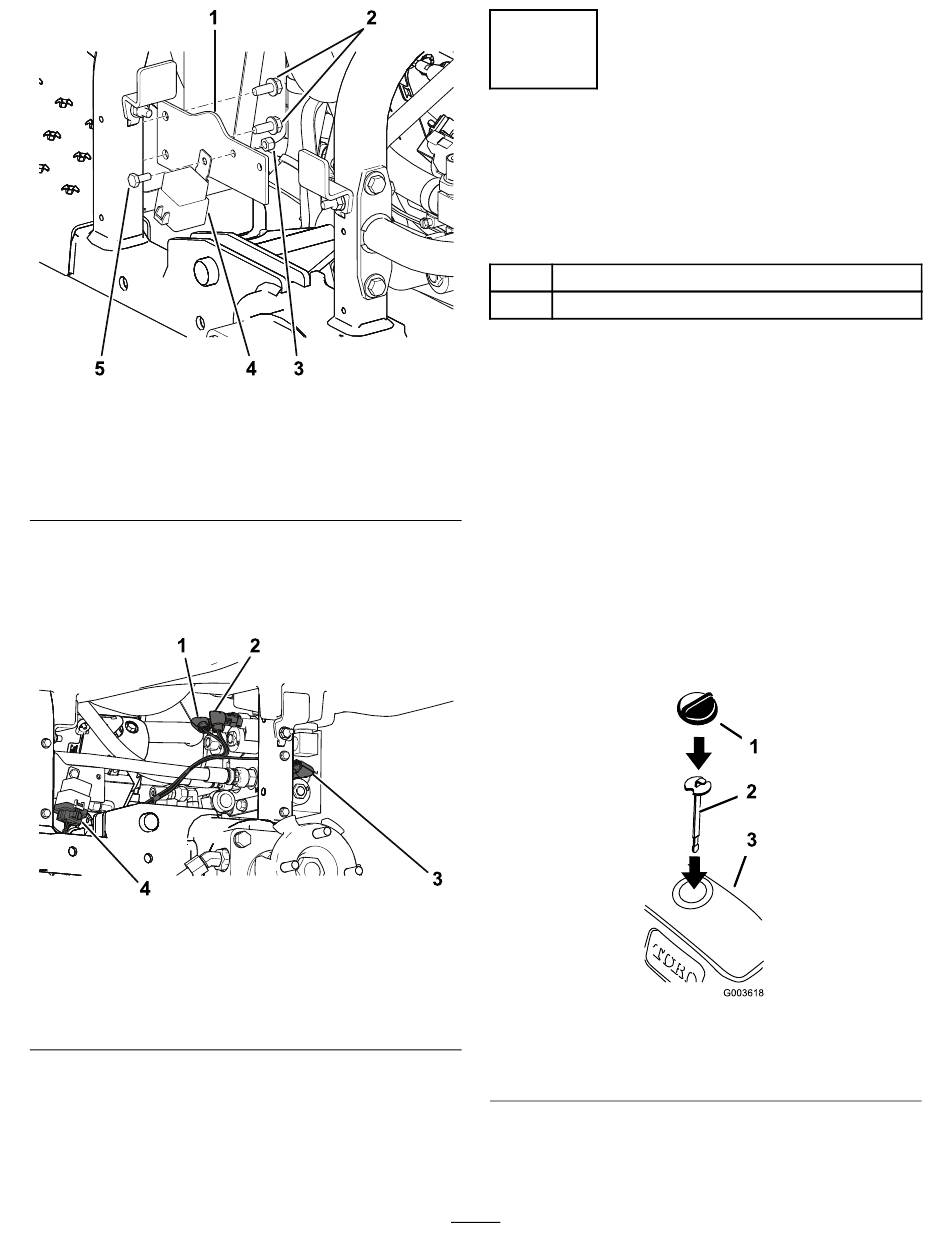

Figuur 41
1. Relaisbeugel
2. Flenskopbouten (5/16" x
¾")
3. Borgmoer (¼")
13.
Monteer het relais op de relaisbeugel
41).
14.
Sluit de vierkante connector aan op het relais
(Figuur
42).
Figuur 42
1. Retour naar tank
(aansluiten op S1 van
blok)
2. Achterwerktuig (aansluiten
op S3 van blok)
15.
Sluit de 3 kleine connectors aan op de 3 kleppen
(Figuur
42).
16.
Sluit de accu aan; raadpleeg de
Gebruikershandleiding voor de tractie-eenheid.
g243589
4. Relais
5. Bout (¼" x ⅝")
(Figuur
g243280
3. Frontwerktuig (aansluiten
op S2 van blok)
4. Vierkante connector
12
Hydraulische vloeistof
aanbrengen en controleren
op lekken
Benodigde onderdelen voor deze stap:
1
Peilstok
–
Hydraulische vloeistof— 25,5 l
Procedure
De inhoud van het hydraulische systeem is nu
25,5 liter.
Raadpleeg de Gebruikershandleiding voor de juiste
vloeistof.
1.
Verwijder de oude peilstok uit de hydraulische
tank en gooi hem weg.
2.
Giet langzaam ca. 80% van de gespecificeerde
hoeveelheid vloeistof in de tank.
3.
Breng de nieuwe peilstok in en controleer het
peil van de hydraulische vloeistof
4.
Giet langzaam vloeistof bij totdat het peil de
VOL-markering bereikt.
1. Dop van hydraulische tank 3. Hydraulische tank
2. Peilstok
5.
Start de machine en laat deze vijf minuten lopen.
6.
Controleer met een stuk karton op lekken in het
systeem.
21
(Figuur
Figuur 43
43).
g003618
