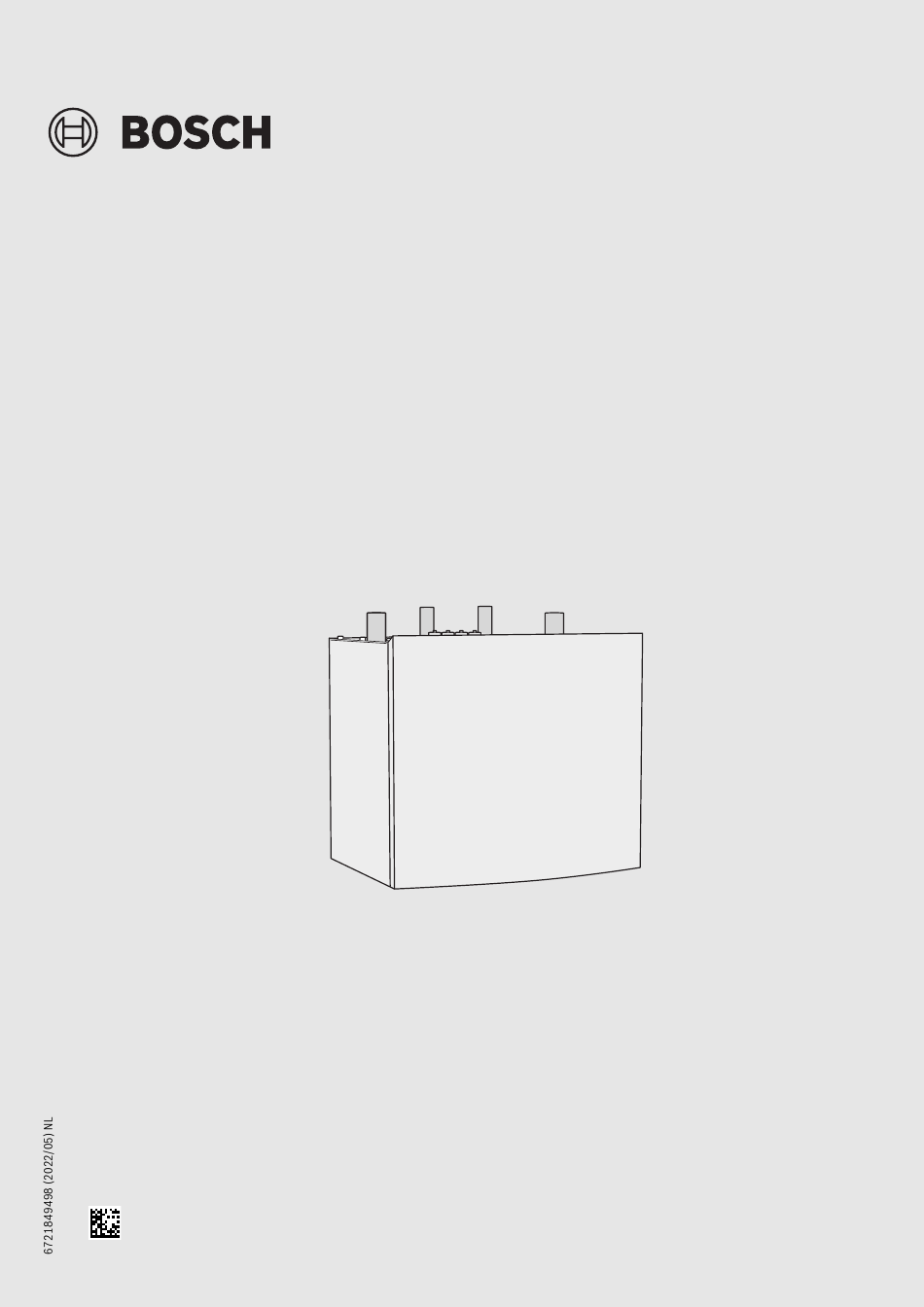

- Pagina 1 Installatie-instructie Installatie-instructie PKSt-1 Bosch passief koelstation 6 720 615 125-00.1I...
-
Pagina 2: Inhoudsopgave
11 Instellingen ......... 21 PKSt-1 – 6721849498 (2022/05) -
Pagina 3: Toelichting Bij De Symbolen En Veiligheidsinstructies
Wanneer de cv-installatie regelmatig moet worden gevuld of bij de mon- stername van het cv-water wordt geconstateerd, dat het water niet hel- der is, zijn preventieve maatregelen nodig. Preventieve maatregelen kunnen zijn, dat de cv-installatie met een mag- netietafscheider en een ontluchtingsventiel wordt uitgebreid. PKSt-1 – 6721849498 (2022/05) - Pagina 4 [°dH] Geleidbaarheid μS/cm <= 2500 Q < 50 Eisen conform Eisen conform afbeelding 1 ≥ 6,5... ≤ 9,5 afbeelding 1 Chloor <= 250 Tabel 3 Tabel voor warmtepompen Sulfaat <= 250 Tabel 4 Kwaliteit van leidingwater PKSt-1 – 6721849498 (2022/05)
-
Pagina 5: Leveringsomvang
Het is mogelijk maximaal vijf dauwpuntsensoren aan te slui- de PXB-printplaat van de koelunit aangesloten. De voedingsspanning ten. (24 V) wordt door de transformator van de koelunit geleverd. Voor besturen van de kamertemperatuur kunnen door de klant tempera- Verdeeleenheid tuurregelverdelers en kamerthermostaten worden toegepast. PKSt-1 – 6721849498 (2022/05) -
Pagina 6: Voorbeeld Voor De Installatie
Passieve koeling betekent, dat de compressor van de warmtepomp niet voor koeling wordt gebruikt. De koeling wordt daarentegen via het debiet van brine gestuurd, die uit de boring in de grond warmte-energie bij lage temperaturen onttrekt. De laatste wordt zo verwarmd. PKSt-1 – 6721849498 (2022/05) -
Pagina 7: Passieve Koeling 1, Met Ventilatorconvector
Voor de derde cv-groep zijn 2 meervoudige modules en 2 CAN-BUS-kabels 0010043121-01 nodig. Afb. 5 Breedte en diepte in mm Typeplaat van de aansluitingen Typeplaat PKSt-1 – 6721849498 (2022/05) - Pagina 8 Afmetingen 13720 0010043127-01 Afb. 8 Typeplaat van de aansluitingen Ingang broncircuit Uitgang warmtewisselaar (koeling) Ingang warmtewisselaar (koeling) Uitgang broncircuit 0010043123-01 Afb. 6 Hoogte in mm 0010043126-01 Afb. 7 Maat in mm PKSt-1 – 6721849498 (2022/05)
-
Pagina 9: Technische Gegevens
Technische gegevens Technische gegevens Componenten 6 720 615 125-26.1I Afb. 9 Componenten Transformator 24 V Klemmenstrook (X1) Printplaat (XB1) Printplaat (PXB) Mengventiel Warmtewisselaar Circulatiepomp PKSt-1 – 6721849498 (2022/05) -
Pagina 10: Verklaringen Bij De Systeemoplossingen
Aanvoertemperatuursensor E14.TM Kamertemperatuursensor voor klimatologisch station (dauwpuntsensor) E14.TT Omgevingstemperatuursensor Tabel 9 E14 E31.G32 Circulatiepomp E31.RM1. Dauwpuntmelder, dauwpuntsensor 1-5 TM1-5 E13.TM Kamertemperatuursensor voor klimatologisch station (dauwpuntsensor) E13.TT Omgevingstemperatuursensor Tabel 10 E31 E41.T3 Temperatuursensor boiler Tabel 11 E41 PKSt-1 – 6721849498 (2022/05) -
Pagina 11: Technische Gegevens
500 x 373 x 433 Gewicht Extra hoogte voor aansluitingen 1) De vermogensgegevens gelden voor Bx/W20, d.w.z. de aanvoertemperatuur van het broncircuit is x, de retourtemperatuur van het cv-water is 20 °C Tabel 12 Technische gegevens PKSt-1 – 6721849498 (2022/05) -
Pagina 12: Installatie
12 V-aansluitingen als voor CANbus LCD-sensor. de CANbus-aansluitingen. De Term-schakelaar markeert het begin en het einde van de CANbus- aansluiting. Let erop, dat de afsluiting op de correcte printplaten wordt uitgevoerd en dat niet alle andere worden afgesloten. PKSt-1 – 6721849498 (2022/05) -
Pagina 13: Gebruik Van De Printplaat
Vervangen printplaten, die moeten worden teruggestuurd, moeten ook op deze manier worden be- handeld. 6 720 614 366-25.1I Afb. 12 Gebruikte armband PKSt-1 – 6721849498 (2022/05) -
Pagina 14: Bevestiging
Afb. 15 [E31.RM1] dauwpuntmelder logisch station (dauwpuntsensor) geldt hetzelfde principe als voor Wanneer meerdere dauwpuntsensoren worden gebruikt, dan moeten de kamertemperatuursensor (hoofdstuk 8.5.1). deze in het koelverdeelsysteem op die plaatsen worden geïnstalleerd, waar vochtigheid het meest waarschijnlijk optreedt. PKSt-1 – 6721849498 (2022/05) -
Pagina 15: 3-Wegklep (Passend Accessoire)
▶ De afsluiter van het filter openen en de cv-installatie tot een druk van 1 - 2 bar vullen. ▶ Ontlucht de cv-installatie. ▶ Vul de cv-installatie opnieuw tot een druk van 1- 2 bar. ▶ De lekdichtheid van alle verbindingen controleren. PKSt-1 – 6721849498 (2022/05) -
Pagina 16: Debiet Van De Cv-Installatie
Het gereduceerde toerental van de circulatiepomp verhindert het bedrijf in koelmodus. Milieubescherming en afvalverwerking Milieubescherming is een ondernemingsprincipe van de Bosch Groep. Productkwaliteit, economische rendabiliteit en milieubescherming zijn gelijkwaardige doelen voor ons. Milieuwet- en regelgeving worden strikt nageleefd. Ter bescherming van het milieu passen wij, met inachtneming van bedrijfseconomische aspecten, de best mogelijke technieken en ma- terialen toe. -
Pagina 17: Elektrisch Schema
(dauwpuntsensor) [E1n.TM]Kamertemperatuursensor voor klimatologisch station (dauwpuntsensor) [E11.TM.TM1]Omgevingsdauwpuntsensor [E11.TM.TM5]Kamertemperatuursensor [X1] Aansluitklemmen 230 VAC aansluiting [6, 7, 8] (afb. 21, hoofdstuk 10.2) Schakelaar (pos. 0) Programmakeuze (moet op pos. 3 staan). Adreskeuze (moet op pos. 0 staan). PKSt-1 – 6721849498 (2022/05) -
Pagina 18: Schakelschema Pxb
[E11.Q12]3-wegklep verwarmen/koelen Aansluiting L, N, PE Elektrische ingangsspanning min. 1,5 mm [E31.G31]Interne circulatiepomp koeling Aansluiting 51-58 Aansluiting 230 V min. 0,75 mm [E31.G32]Externe circulatiepomp koeling [E31.G33]Grondwater-circulatiepomp Aansluiting 1-10 Sensoraansluiting min. 0,5 mm [E31.T31]Aanvoertemperatuursensor Tabel 13 Elektrische kabel PKSt-1 – 6721849498 (2022/05) -
Pagina 19: Schakelschema Cv-Groepen 3-4 Met Koeling (Iob-B In Meervoudige Module)
1,5 mm Transformator in de koelunit [E1n.Q11]Mengventiel 0-10 V Aansluitklemmen 51-57 Aansluitingen op het min. 0,75 mm [E1n.T1]Aanvoertemperatuursensor elektriciteitsnet [E1n.B11]Externe ingang Aansluitklemmen 1-10 Sensoraansluiting min. 0,5 mm [E1n.RM1.TM1]Dauwpuntmelder, dauwpuntsensor Tabel 14 Elektrische kabel [E1n.F121]Thermostaat voor vloerverwarming PKSt-1 – 6721849498 (2022/05) -
Pagina 20: Schakelschema Van De 3-Wegklep
IOB-B printplaten (twee meervoudige modules) nodig. De voor deze printplaten gekozen adressen moeten hetzelfde zijn (A). 10.4 Schakelschema van de 3-wegklep 6 720 617 643-09.1I Afb. 23 Schakelschema van de 3-wegklep [E11.Q12] 3-wegklep verwarmen/koelen [BN] Okerbruin [BK] Zwart [BU] Blauw PKSt-1 – 6721849498 (2022/05) -
Pagina 21: Instellingen
Minimale gewenste waarde T1 aanvoer met koe- ling Kamertemperatuursensor Invloed kamertemperatuur Kamertemperatuursensor bevestigen Invloed kamertemperatuur Instellingen van de verwarmingsregelaar: Constante P Constante I Constante D Minimaal PID-signaal Maximaal PID-signaal Looptijd van het mengventiel Compleet gesloten mengventiel Sluitproces van het mengventiel starten PKSt-1 – 6721849498 (2022/05) -
Pagina 22: Circulatiepompen
Grenswaarde van de buitentemperatuur voor de koeling waarborgen. Fabrieksinstellingen 21,0 °C Schakelvertraging koelen/verwarmen Minimale waarde 0,0 °C Fabrieksinstellingen Maximale waarde 35,0 °C Minimale waarde Tabel 19 Grenswaarde van de buitentemperatuur voor de koeling Maximale waarde 48 h Tabel 23 Schakelvertraging koelen/verwarmen PKSt-1 – 6721849498 (2022/05) -
Pagina 23: Cv-Groep 2
Tabel 29 Met dauwpuntsensor laar uitschakelt). Minimale gewenste waarde T1 aanvoer met koeling Fabrieksinstellingen 17,0 °C 11.4.1 Cv-groep 2 Minimale waarde 10,0 °C Cv-groep 2 kan niet voor koelen worden gebruikt. Maximale waarde 35,0 °C Tabel 30 Zonder dauwpuntsensor PKSt-1 – 6721849498 (2022/05) -
Pagina 24: Cv-Groep 3-4
Timer voor koeling Instelling Fabrieksinstellingen Niveau Schakelvertraging koelen/verwarmen Koelcircuit 1\primair koelsysteem\schakelvertraging primair koelsysteem koelen/verwarmen Schakelvertraging koelen/verwarmen Cv-groep 3-4\koelen\schakelvertraging koelen/verwarmen cv-groep x Tabel 44 Timer Servicemenu 0 = klant, 1 = installateur PKSt-1 – 6721849498 (2022/05) -
Pagina 25: Fabrieksinstellingen
1 V en 7 V en de waarde van de vochtsensor tussen 1 V en Categorie: G. 9,7 V. Licht/alarmzoemer: ja. Categorie: G. Opnieuw starten: automatisch na oplossen van de oorzaak. Licht/alarmzoemer: ja. Opnieuw starten: automatisch na oplossen van de oorzaak. PKSt-1 – 6721849498 (2022/05) -
Pagina 26: Onderbreking Aan Sensor E31.Tt.t5 Omgeving
Staat de warmtepomp op een stevig, vlak oppervlak? Ja | Nee Is de warmtepomp stevig verankerd? Ja | Nee Staat de warmtepomp zodanig opgesteld, dat sneeuw niet vanaf het dak daarop kan glijden? PKSt-1 – 6721849498 (2022/05) - Pagina 27 Warmtepomp bij lagere buitenluchttemperaturen blokkeren Ja | Nee Is de inbedrijfname correct uitgevoerd? Ja | Nee Zijn aanvullende maatregelen door de installateur nodig? Opmerkingen: Handtekening installateur: Handtekening klant Tabel 46 Inbedrijfnameprotocol systeem PKSt-1 – 6721849498 (2022/05)
