8.2
Gebruik van de printplaat
Printplaten met besturingselektronica zijn zeer gevoelig voor elektrosta-
tische ontlading (ESD – Electro Static Discharge). Om schade aan de
componenten te voorkomen, is daarom bijzondere voorzichtigheid ge-
boden.
VOORZICHTIG
Schade door elektrostatische ontlading.
▶ De printplaat alleen aanraken, wanneer u een geaarde armband
draagt.

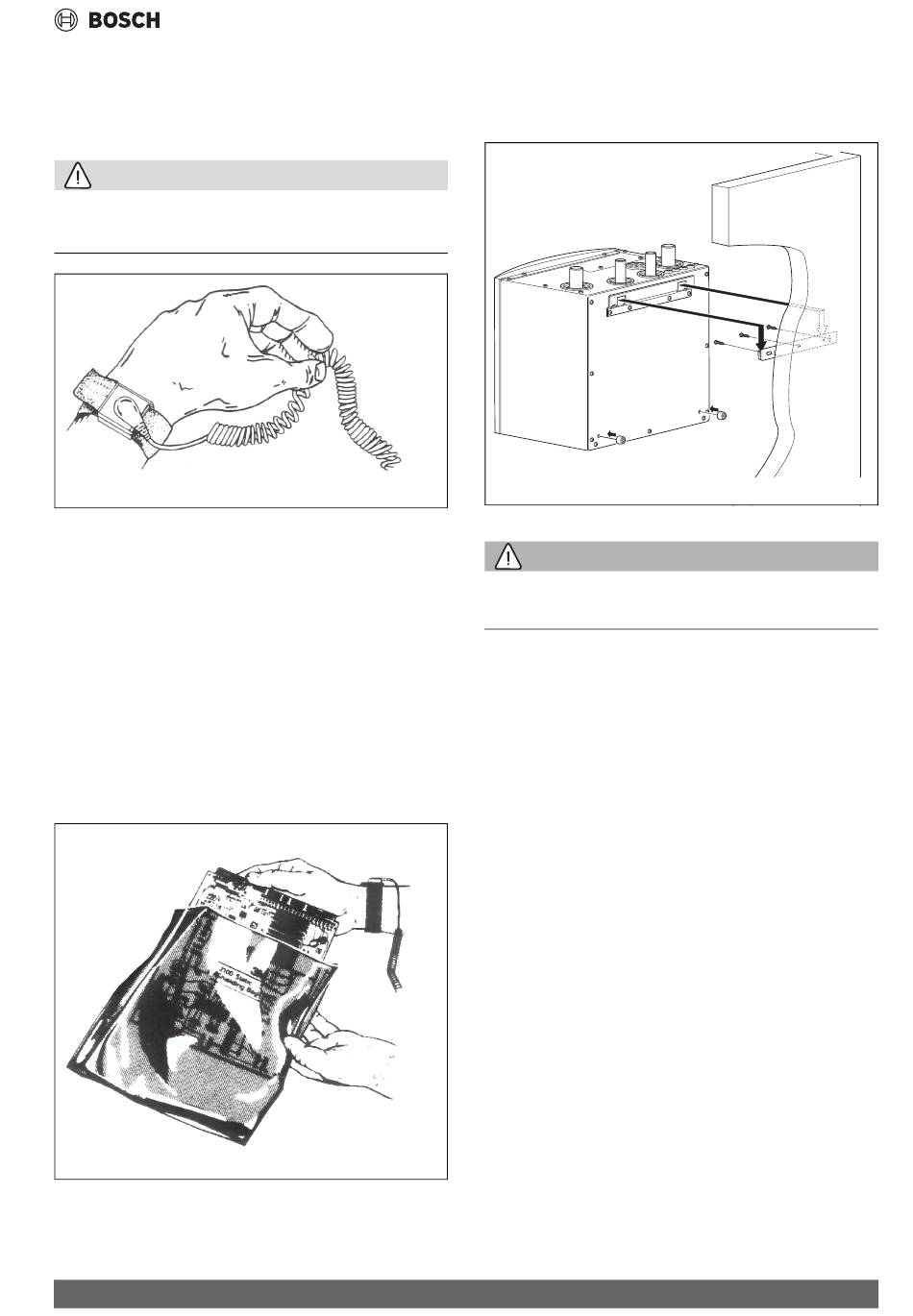

Afb. 11 Armband
De schade is meestal niet direct herkenbaar. Bij de inbedrijfname kan
een printplaat zonder problemen functioneren en problemen treden
vaak pas later op. Opgeladen objecten zijn alleen in de nabijheid van de
elektronica een probleem. Voor aanvang van de werkzaamheden een vei-
ligheidsafstand van minimaal een meter tot schuimrubber, beschermfo-
lie en ander verpakkingsmateriaal, kunstvezelkleding (bijv. fleece-vest)
en dergelijke waarborgen.
Een gaarde armband biet een goede ESC-bescherming bij het werken
aan elektronica. Deze armband moet gedragen worden, voordat de afge-
schermde metaalomhulling/verpakking wordt geopend, of voordat een
printplaat wordt blootgelegd. De armband moet zo lang gedragen wor-
den, tot de printplaat weer in de afgeschermde verpakking wordt gedaan
of in een gesloten besturing is aangesloten. Vervangen printplaten, die
moeten worden teruggestuurd, moeten ook op deze manier worden be-
handeld.
Afb. 12 Gebruikte armband
PKSt-1 – 6721849498 (2022/05)
6 720 614 366-24.1I
6 720 614 366-25.1I
8.3
Montage
▶ De onderste afstandsvoeten aan de achterzijde van de koelunit aan-
brengen en deze in de houders drukken. De bevestigingsbeugel op de
wand aanbrengen en de koelunit ophangen.
Afb. 13 Montage
WAARSCHUWING
De bevestigingsbeugel op een geschikte wand monteren. Gebruik
schroeven, die voor het wandmateriaal en het gewicht van de koe-
lunit geschikt zijn.
8.4
Afnemen van het voorpaneel
▶ De koelunit zodanig plaatsen, dat het voorpaneel probleemloos kan
worden weggenomen, om toegang tot de componenten daarachter te
krijgen. Het voorpaneel afnemen en hiervoor de schroeven aan de bo-
venkant van de koelunit uitschroeven. Het voorpaneel kantelen en
wegnemen.
Installatie
6 720 615 125-27.1I
