Elektrisch schema
Voor het aansluiten van de dauwpuntsensoren voor de koelmodus zijn
twee IOB-B printplaten (twee meervoudige modules) nodig. De voor
deze printplaten gekozen adressen moeten hetzelfde zijn (A).
10.4
Schakelschema van de 3-wegklep
3
6
2
6 720 617 643-09.1I

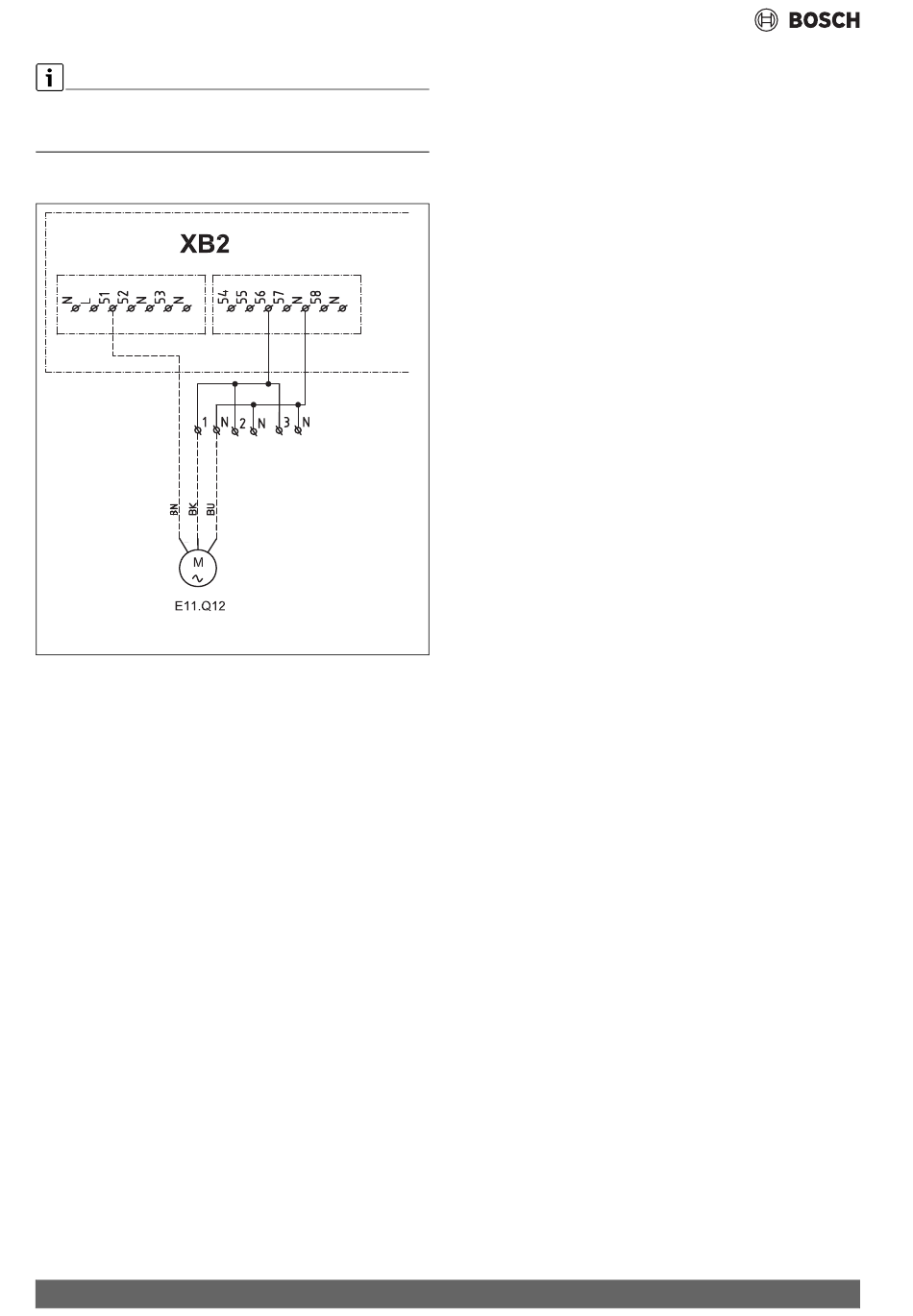

Afb. 23 Schakelschema van de 3-wegklep
[E11.Q12] 3-wegklep verwarmen/koelen
[BN] Okerbruin
[BK] Zwart
[BU] Blauw
20
PKSt-1 – 6721849498 (2022/05)
