Installatie

8
Installatie
8.1

CAN-BUS

De printplaten in de warmtepompen zijn via de CANbus-communicatie-
kabel verbonden. CAN (Controller Area Network) is een tweedraadssy-
steem voor communicatie tussen microprocessorgestuurde
elektronische modules/componenten.
VOORZICHTIG
Functionele fout vanwege inductiestoringen.
▶ De CANbus-kabel moet afgeschermd en gescheiden van elektrische
kabels met 230 V of 400 V worden geïnstalleerd.
Een geschikte elektrische kabel voor de externe aansluiting is de LIYCY-
kabel (TP) 2x2x0,5. De kabel moet meeraderig en afgeschermd zijn. De
afscherming mag slechts aan één uiteinde worden geaard, en wel uitslui-
tend door verbinding met de behuizing.
De maximale enkelvoudige kabellengte is 30 m.
1

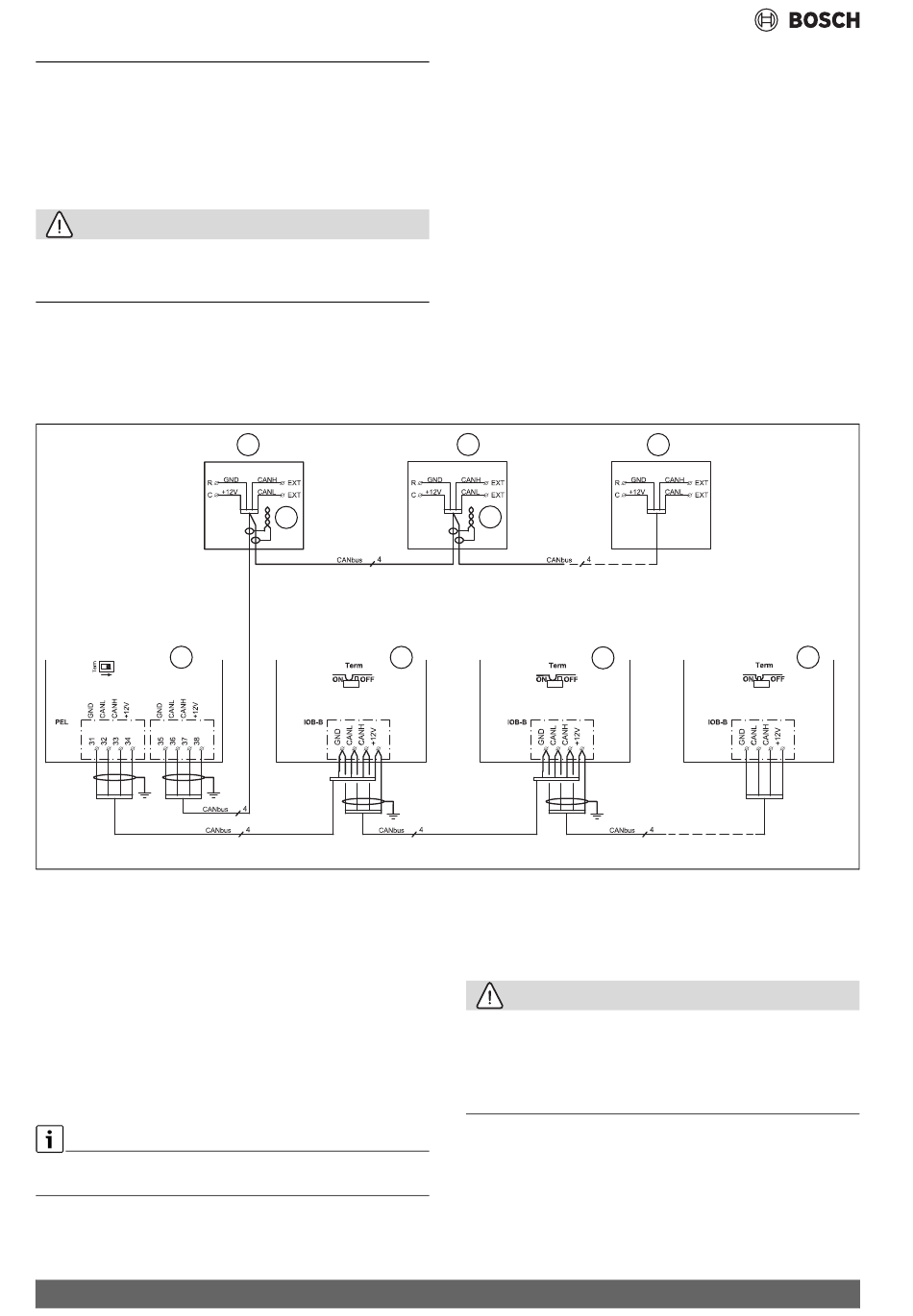

Afb. 10
[1] Pomp
[2] meervoudige module 1
[3] meervoudige module 2
[4] meervoudige module x
[5] CANbus LCD 1 sensor
[6] CANbus LCD 2 sensor
[7] CANbus LCD 4 sensor (max.)
1)
[8] afscherming
[GND] Aarde
[CANL]CAN low
[CANH]CAN high
[+12 V] 12 V-aansluiting
Voor de verschillende schakelcircuits zie de installatie-instructie van de
CANbus LCD-sensor.
12
5
8
2
6
8
3
De CANbus-kabel mag niet samen met elektrische kabels worden geïn-
stalleerd die voor 230 V of 400 V worden gebruikt. De minimale afstand
moet 100 mm zijn. De gemeenschappelijke installatie met de kabels van
de sensor is wel toegestaan.
VOORZICHTIG
Onherstelbare schade aan de printplaat bij verkeerde aansluiting!
Aan de processoren ontstaat onherstelbare schade, wanneer
een 12 V-spanning op de CAN-BUS wordt aangesloten.
▶ De kabels op de overeenkomstig gemarkeerde contacten op
de printplaat aansluiten.
De aansluiting tussen de printplaten wordt met vier aders uitgevoerd, die
ook de 12 V-spanning tussen de printplaten verbinden. Op de printpla-
ten bevinden zich markeringen zowel voor de 12 V-aansluitingen als voor
de CANbus-aansluitingen.
De Term-schakelaar markeert het begin en het einde van de CANbus-
aansluiting. Let erop, dat de afsluiting op de correcte printplaten wordt
uitgevoerd en dat niet alle andere worden afgesloten.
7
4
6 720 647 948-04.1I
PKSt-1 – 6721849498 (2022/05)
