Passieve koeling
4.2
Voorbeeld voor de installatie
2
1

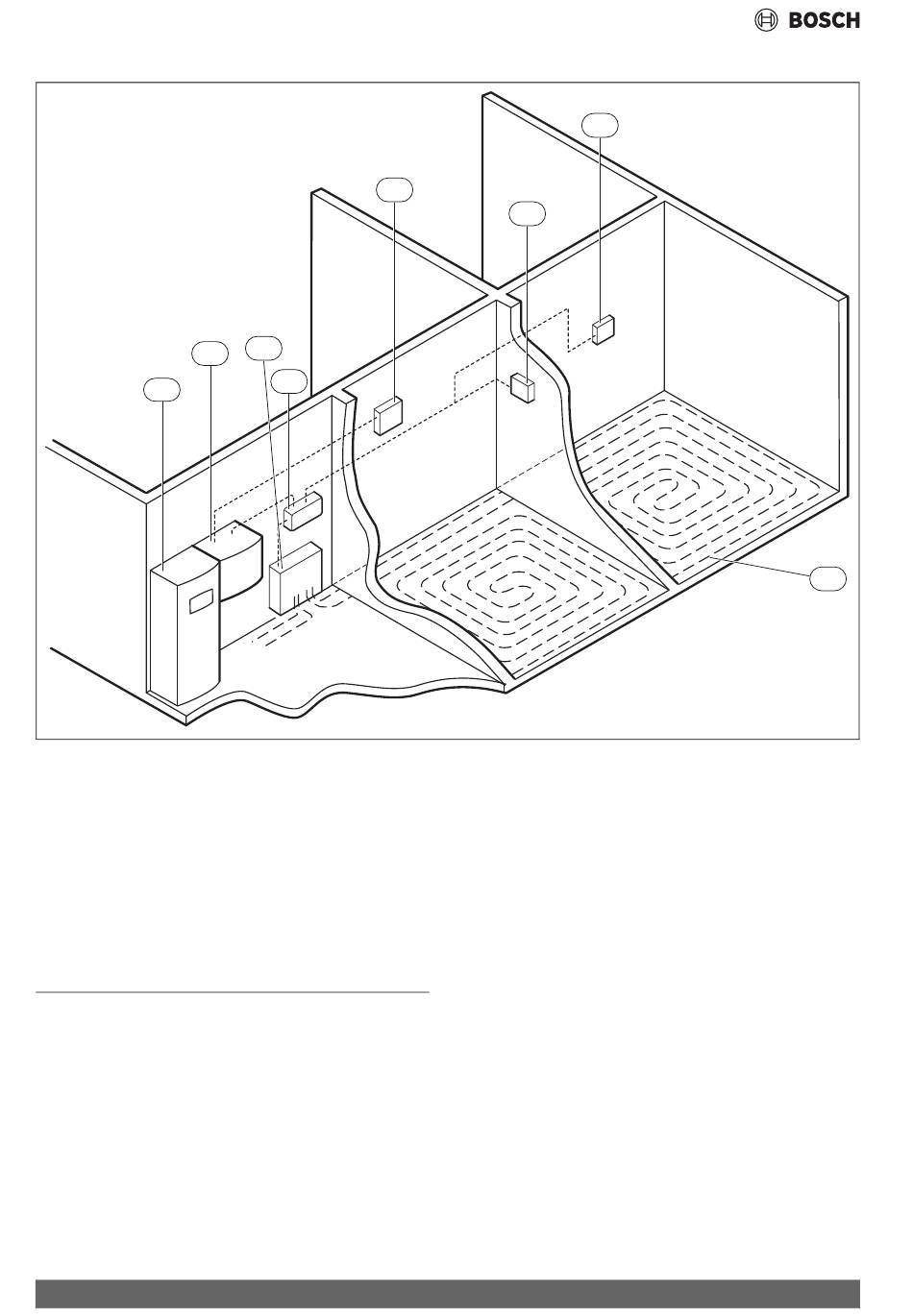

Afb. 3
Installatievoorbeeld met warmtepomp, koelunit en vloerverwarming.
[1]
cv-pomp
[2]
Passieve koelunit
[3]
Verdelereenheid van de vloerverwarming
[4]
Regelaarverdeler
[5]
Kamertemperatuursensor voor klimatologisch station
(dauwpuntsensor)
[6]
Elektronische kamerthermostaat met onafhankelijke
temperatuurregeling
[7]
Elektronische kamerthermostaat met onafhankelijke
temperatuurregeling
[8]
Vloerverwarming
5
Passieve koeling
5.1
Passieve koeling
De koelunit is bedoeld voor de aansluiting op geothermische warmte-
pompen (glycol-water-mengsel) van 6-17 kW en een vloerverwarming of
een koelconvector. De koelunit bestaat uit een warmtewisselaar, een cir-
culatiepomp, een mengventiel en een elektronische printplaat voor de
temperatuurregeling van de koelmodus. In koelmodus houdt het sys-
teem de kamertemperatuur ondanks toenemende buitentemperatuur
constant en zorgt zo voor een aangenaam ruimteklimaat.
Passieve koeling betekent, dat de compressor van de warmtepomp niet
voor koeling wordt gebruikt. De koeling wordt daarentegen via het debiet
van brine gestuurd, die uit de boring in de grond warmte-energie bij lage
temperaturen onttrekt. De laatste wordt zo verwarmd.
6
5
3
4
7
6
Deze verwarming komt de warmtepomp ten goede, die de thermische
energie bijvoorbeeld voor de warmwatervoorziening kan gebruiken.
Voor het koelen kunnen alle cv-groepen worden gebruikt, met uitzonde-
ring van de in de temperatuurregeling geïntegreerde menggroepen 2. De
cv-groep 2 wordt uitsluitend voor het verwarmen gebruikt. Het passief
koelstation kan ook voor water-waterwarmtepompen met een tussencir-
cuitwarmtewisselaar worden gebruikt.
8
