Montage- en installatie-instructies
3
Aansluiting en klemmenbeschrijving
Stekerbezetting
Afscherming en
het leggen van de
buskabel
Busafsluiting
10

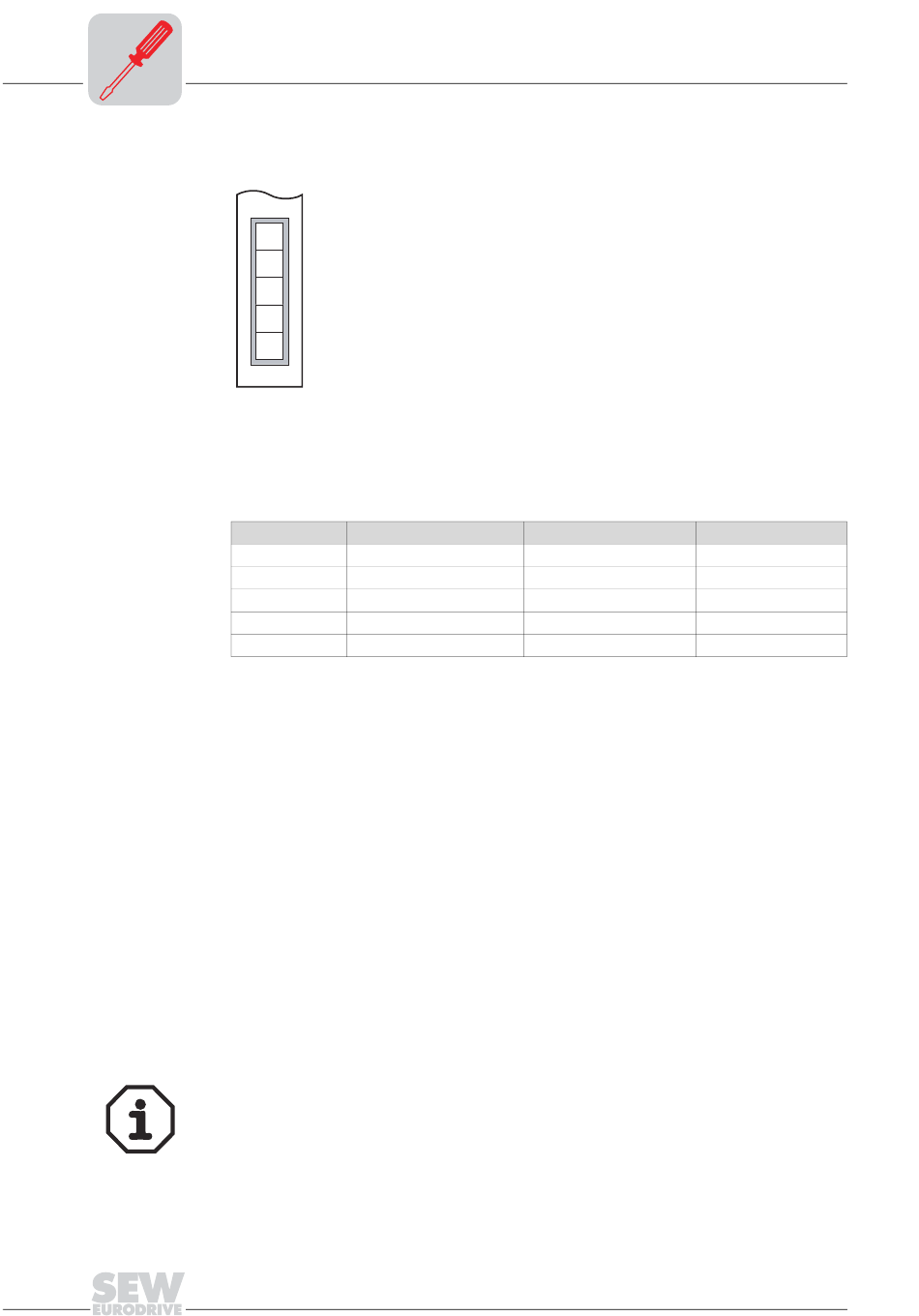

De bezetting van de aansluitklemmen is in de DeviceNet-specificatie beschreven
(volume 1, Appendix A).
DFD11B
DFD11B
1
2
3
4
5
X30
De optiekaart DFD11B is aan de driverkant opto-ontkoppeld in overeenstemming met
de DeviceNet-specificatie (volume I, chapter 9). Dit betekent dat de CAN-Bus-driver via
de buskabel van 24V-spanning moet worden voorzien. De te gebruiken kabel is in de
DeviceNet-specificatie beschreven (volume 1, Appendix B). De aansluiting moet plaats-
vinden volgens de kleurcode in de volgende tabel.
Pinnr.
Signaal
1
V-
2
CAN_L
3
DRAIN
4
CAN_H
5
V+
De DeviceNet-interface ondersteunt de RS485-overdrachtstechniek en vereist als
fysiek medium het voor DeviceNet gespecificeerde kabeltype A volgens EN 50170 als
afgeschermde getwiste tweeaderige kabel.
Een vakkundige afscherming van de buskabel dempt de elektrische beïnvloeding die in
een industriële omgeving kan optreden. Met de volgende maatregelen bereikt u een
optimale afscherming:
•
draai de bevestigingsschroeven van stekers, modules en potentiaalvereffeningslei-
dingen handvast aan;
•
sluit de afscherming van de buskabel aan weerszijden met groot contactoppervlak
aan;
•
leg de signaal- en buskabel niet parallel aan de vermogenskabels (motorleidingen),
maar indien mogelijk in gescheiden kabelgoten;
•
gebruik in industriële omgevingen metalen, geaarde kabelgoten;
•
leid de signaalkabel en de bijbehorende potentiaalvereffeningsleiding op geringe
afstand van elkaar via de kortste weg;
•
vermijd verlenging van buskabels met behulp van connectoren;
•
leid de buskabel vlak langs de aanwezige geaarde vlakken.
Bij variaties van het aardpotentiaal kan over de aan beide zijden aangesloten en met het
aardpotentiaal (PE) verbonden afscherming een vereffeningsstroom lopen. Zorg in dit
geval voor een toereikende potentiaalvereffening conform de desbetreffende VDE-
bepalingen.
Om storingen van het bussysteem door reflecties te vermijden, moet elk DeviceNet-
segment bij de fysiek eerste en laatste deelnemer met busafsluitweerstanden 120 Ω
worden afgewerkt. Schakel de busafsluitweerstand tussen aansluiting 2 en 4 van de
bussteker.
Handboek – MOVIDRIVE® MDX61B Veldbusinterface DFD11B DeviceNet
Betekenis
Aderkleur
0V24
BK
CAN_L
BU
DRAIN
Blank
CAN_H
WH
24 V
RD
54075AXX
