Voorbeeldapplicatie met plc-type SLC500

Polled I/O (procesdata) uitwisselen

Status 0 wordt gemaakt in rung 4. In deze status wordt een 6 (ENABLE) geschreven

naar het geheugengebied O:3.3, dat het procesdatawoord 1 vertegenwoordigt. Een

5000 wordt geschreven naar geheugengebied O:3.4 (procesuitgangsdatawoord 2).

Deze vertegenwoordigt 1000 1/min. Dit betekent dat de motor loopt met een toerental

van 1000.

Status 1 wordt gemaakt in rung 5. In deze status wordt een 0 (RAPID STOP)

geschreven naar het geheugengebied O:3.3, dat het procesdatawoord 1 vertegenwoor-

digt. Een 0 wordt geschreven naar geheugengebied O:3.4 (procesdatawoord 2). Deze

vertegenwoordigt de waarde 0 1/min. Dit betekent dat de motor wordt stilgezet via een

noodstop. De statuswaarden 2 en 3 worden op dezelfde wijze verwerkt als status 0 en

1 en worden daarom niet verder uitgelegd.

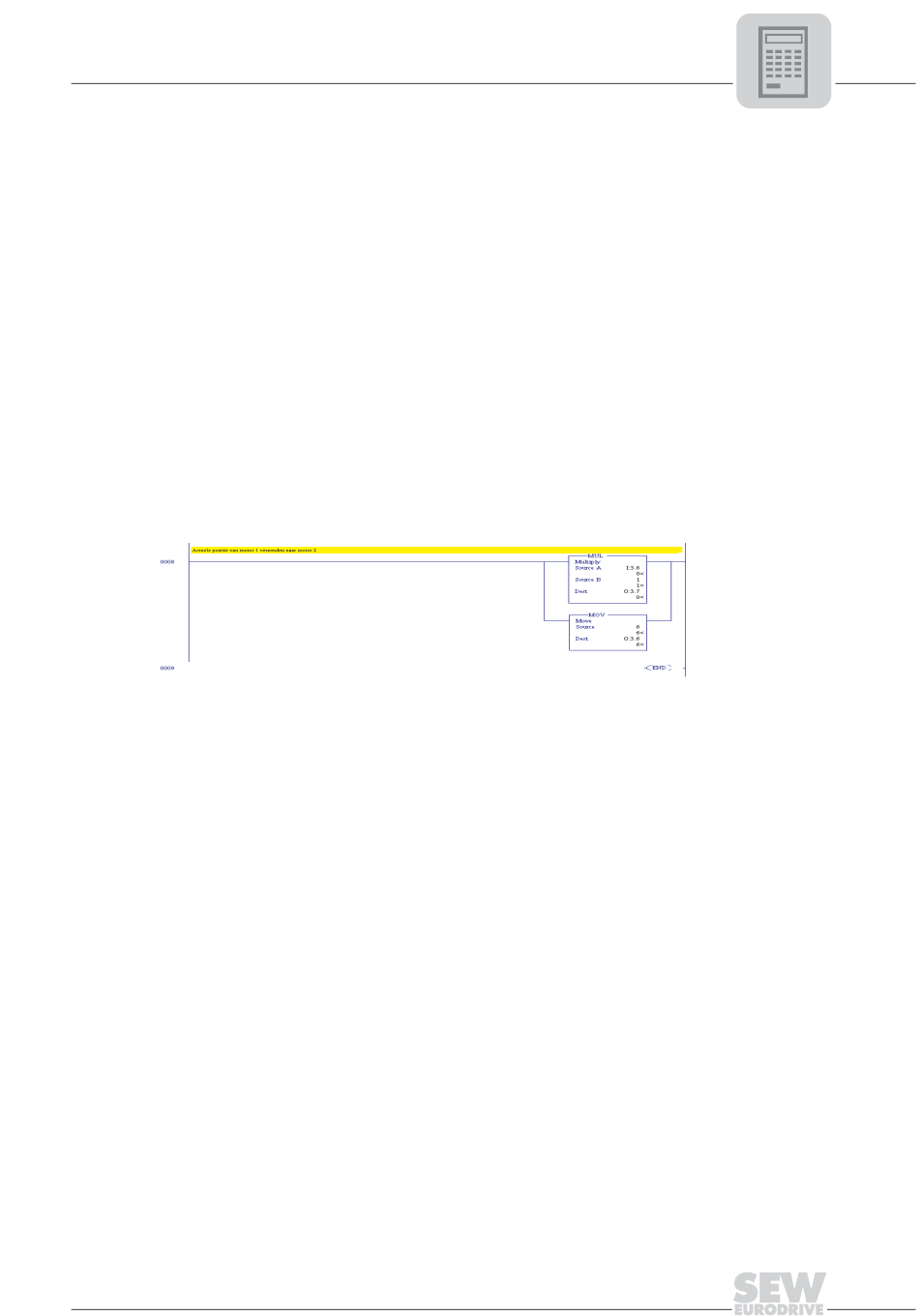

In de volgende afbeelding wordt de actuele waarde van het apparaat met adres 8, die

in geheugengebied I:3.6 is opgeslagen (procesingangsdatawoord 2) vermenigvuldigd

met een constante factor (in dit geval 1) en naar het uitvoergeheugengebied O:3.7 (pro-

cesuitgangsdatawoord 2 van apparaat met adres 0) geschreven.

Verder wordt de waarde 6 (ENABLE) naar het procesuitgangsdatawoord 1 van het appa-

raat met het adres 0 (O:3.6) geschreven. Dit betekent dat het apparaat met het adres 0

het actuele toerental met het vrijgavesignaal van het apparaat met het adres 8 volgt.

01914ANL

Handboek – MOVIDRIVE® MDX61B Veldbusinterface DFD11B DeviceNet
