Configuratie en inbedrijfstelling
I
4
Uitwisseling van procesdata
0 0
4.3
Uitwisseling van procesdata
Polled I/O
Configuratie voor
1 ... 10 procesda-
tawoorden
18
De Polled I/O-berichten komen overeen met de procesdatatelegrammen van het SEW-
veldbusprofiel. Er kunnen maximaal 10 procesdatawoorden worden uitgewisseld tussen
de besturing en de regelaar. De procesdatalengte wordt ingesteld via de DIP-switches
S2-PD0 ... S2-PD4.
De ingestelde procesdatalengte heeft niet alleen invloed op de procesdatalengte van de
Polled I/O-berichten, maar ook op de procesdata van de Bit-Strobe I/O-berichten.
De procesdatalengte van de Bit-Strobe I/O-berichten kan maximaal 4 procesdatawoorden
bevatten. Als de via de DIP-switch ingestelde waarde van de procesdatalengte kleiner is
dan 4, wordt deze waarde overgenomen. Als de via de DIP-switch ingestelde waarde van
de procesdatalengte groter is dan 4, wordt de waarde automatisch beperkt tot 4.
De procesdatalengte voor de procesdataconfiguratie is in de fabriek ingesteld op de
waarde 3. Deze waarde kan via de DIP-switches S2-PD0 ... S2-PD4 worden gewijzigd.
Deze instelling wordt weergegeven door de parameters DeviceNet PD configuration
= 3PD of 3PD + Param in MOVITOOLS
betekent dat 3 procesuitgangsdatawoorden (6 bytes) worden verwerkt in de regelaar en
3 procesingangsdatawoorden worden verzonden naar de besturing.
Als de besturing meer dan 10 procesuitgangsdatawoorden verzendt, worden geen pro-
cesdata verwerkt of teruggezonden.
Als de besturing 3 procesuitgangsdatawoorden verzendt, worden 3 procesuitgangsda-
tawoorden verwerkt en worden 3 procesingangsdatawoorden van de regelaar naar de
besturing verzonden.

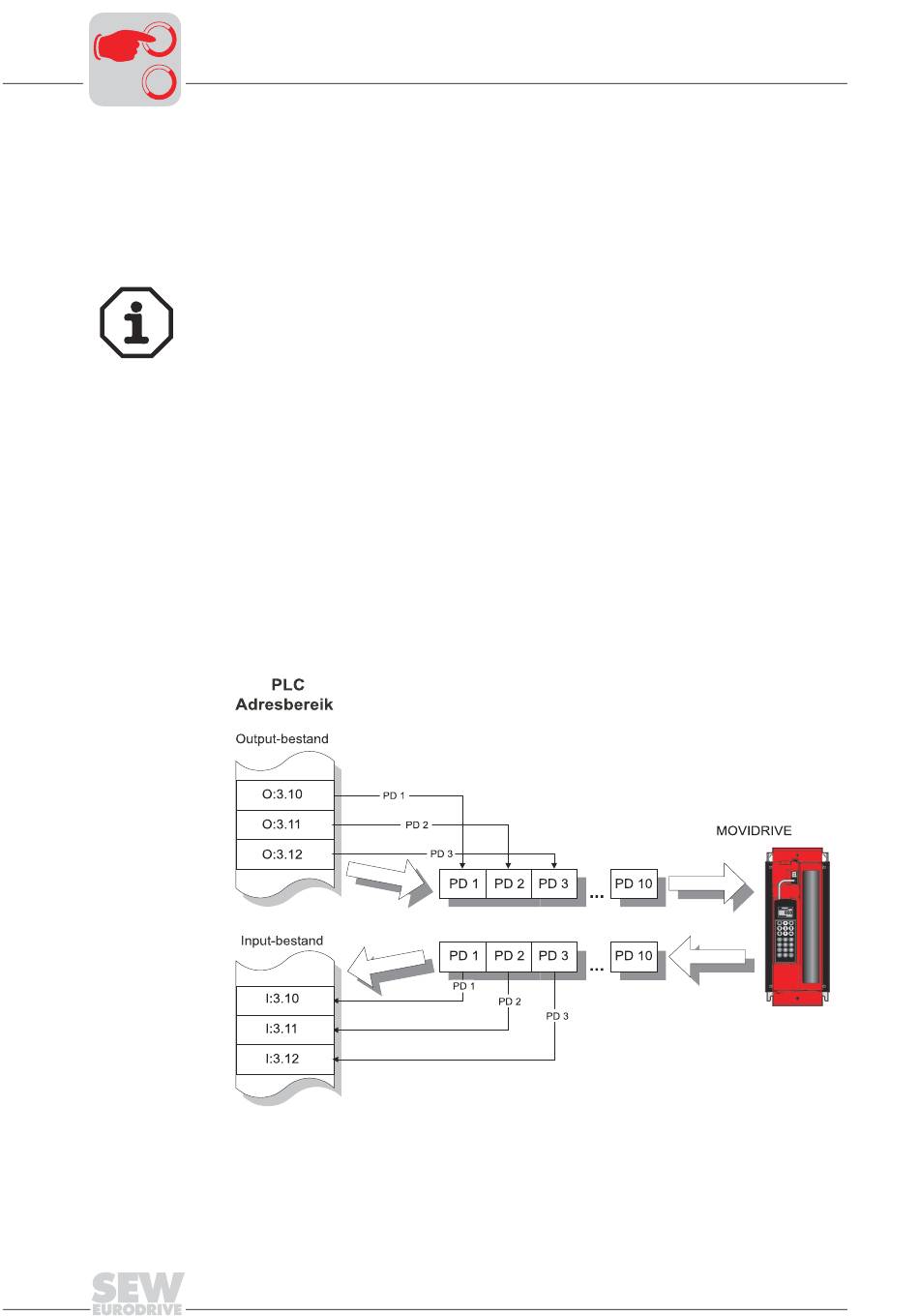

Afbeelding 4: 3 procesdatawoorden in het geheugen van de plc
Handboek – MOVIDRIVE® MDX61B Veldbusinterface DFD11B DeviceNet
®
of via het programmeerapparaat DBG60B. Dit
54191ANL
