Let op:
De BIO-LED aan de voorzijde van de optie DFD11B kan worden gebruikt om onder-
scheid te maken tussen de time-out die via het Bit-Strobe-telegram wordt gegenereerd
en een echte time-out van de verbinding. De BIO-LED brandt groen als de time-out
wordt gegenereerd door het Bit-Strobe-telegram.
Als de BIO-LED rood knippert, is er sprake van een time-out in de Bit-Strobe-verbinding
en worden geen Bit-Strobe-telegrammen meer geaccepteerd. Elke deelnemer die dit
Bit-Strobe I/O-bericht heeft ontvangen, antwoordt met zijn actuele procesingangsdata.
De lengte van de procesingangsdata komt overeen met de procesdatalengte van de
Polled I/O-verbinding. De lengte van de procesingangsdata kan echter maximaal 4 pro-
cesdata bevatten.
In de volgende tabel ziet u het databereik van het Bit-Strobe-request-telegram. Hierin
wordt de toewijzing van de deelnemers (= stationsadressen) aan de databits weerge-
geven.
Voorbeeld: de deelnemer met het stationsadres (MAC-ID) 16 verwerkt alleen bit 0 in
databyte 2.
Byte-
7
6
offset
0
ID 7
ID 6
1
ID 15
ID 14
2
ID 23
ID 22
3
ID 31
ID 30
4
ID 39
ID 38
5
ID 47
ID 46
6
ID 55
ID 54
7
ID 63
ID 62

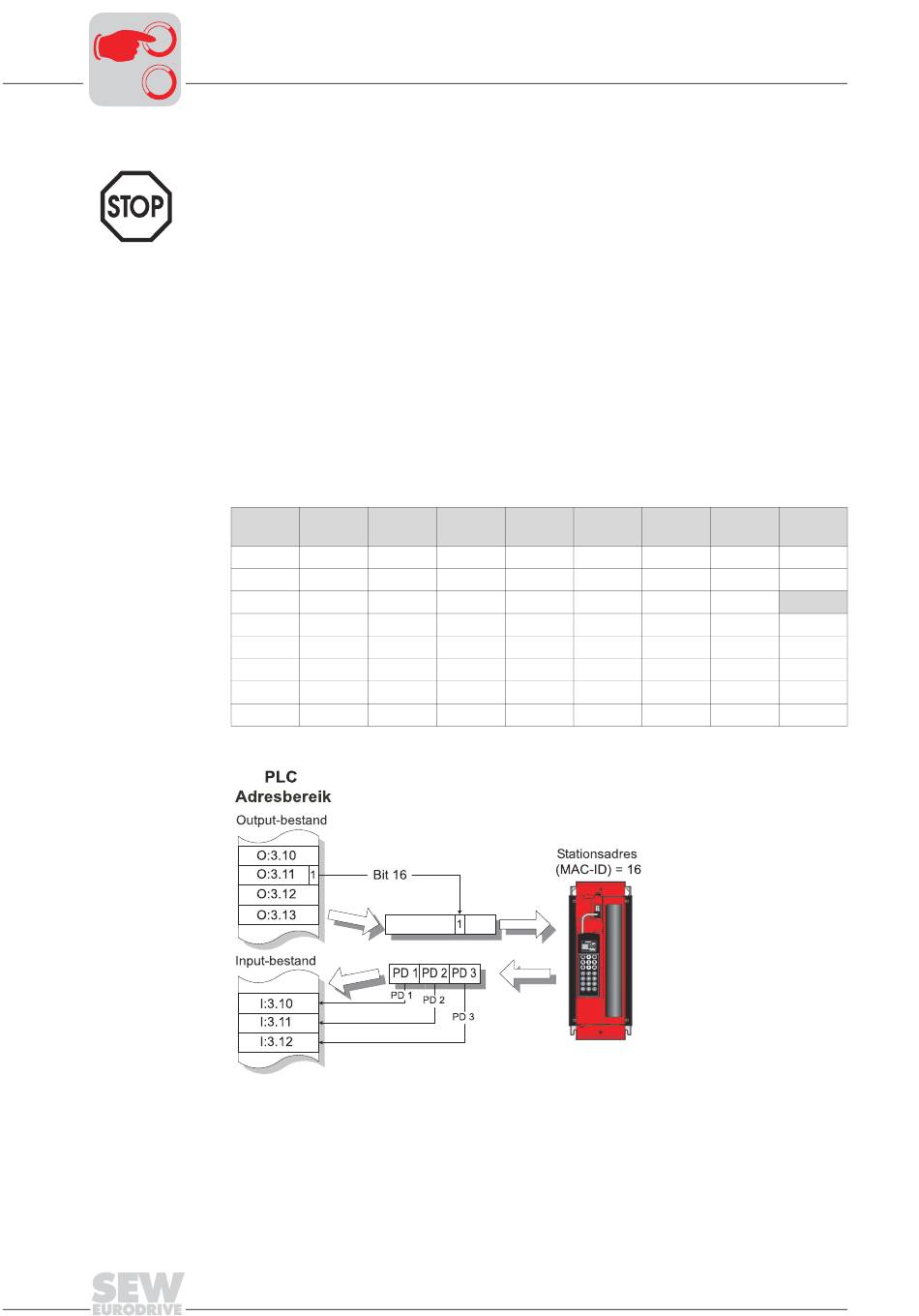

Afbeelding 5: Bit-Strobe I/O-berichten
In de bovenstaande afbeelding wordt het Bit-Strobe I/O-bericht opgeslagen in de geheu-
genwoorden O:3.10 tot O:3.13. De regelaar stuurt 3 procesingangsdatawoorden naar
de plc die in het invoerbestand in de ingangsdatawoorden I:3.10 tot I:3.12 worden opge-
slagen.
Handboek – MOVIDRIVE® MDX61B Veldbusinterface DFD11B DeviceNet
5
4
3
ID 5
ID 4
ID 3
ID 13
ID 12
ID 11
ID 21
ID 20
ID 19
ID 29
ID 28
ID 27
ID 37
ID 36
ID 35
ID 45
ID 44
ID 43
ID 53
ID 52
ID 51
ID 61
ID 60
ID 59
2
1
0
ID 2
ID 1
ID 0
ID 10
ID 9
ID 8
ID 18
ID 17
ID 16
ID 26
ID 25
ID 24
ID 34
ID 33
ID 32
ID 42
ID 41
ID 40
ID 50
ID 49
ID 48
ID 58
ID 57
ID 56
