Procedure voor
1. Geef de vermogenseindtrap via de klemmen vrij.
de inbedrijfstel-
ling van de
®
MOVIDRIVE
MDX61B
2. Schakel de externe 24V-voeding in (niet de netvoedingsspanning!).
3. Setpointbron = FIELDBUS / stuurbron = FIELDBUS.
4. Ingangsklemmen DIØ1 ... DIØ5 = NO FUNCTION.
Meer informatie over de inbedrijfstelling en besturing van de MOVIDRIVE
regelaar kunt u vinden in het handboek "Veldbusapparaatprofiel MOVIDRIVE
Handboek – MOVIDRIVE® MDX61B Veldbusinterface DFD11B DeviceNet
Inbedrijfstelling van de applicatieregelaar
Zet op de ingangsklem DIØØ / X13.1 (functie /CONTROLLER INHIBIT) een +24V-
signaal (bijvoorbeeld met doorverbinding op de regelaar).
X13:
1
DI00
2
DI01
3
DI02
4
DI03
5
DI04
6
DI05
7
DCOM
8
VO24
9
DGND
10
ST11
11
ST12
X10:
1
TF1
2
DGND
3
DB00
-
4
DO01-C
-
5
DO01-NO
-
6
DO01-NC
7
DO02
8
VO24
9
VI24
10
DGND

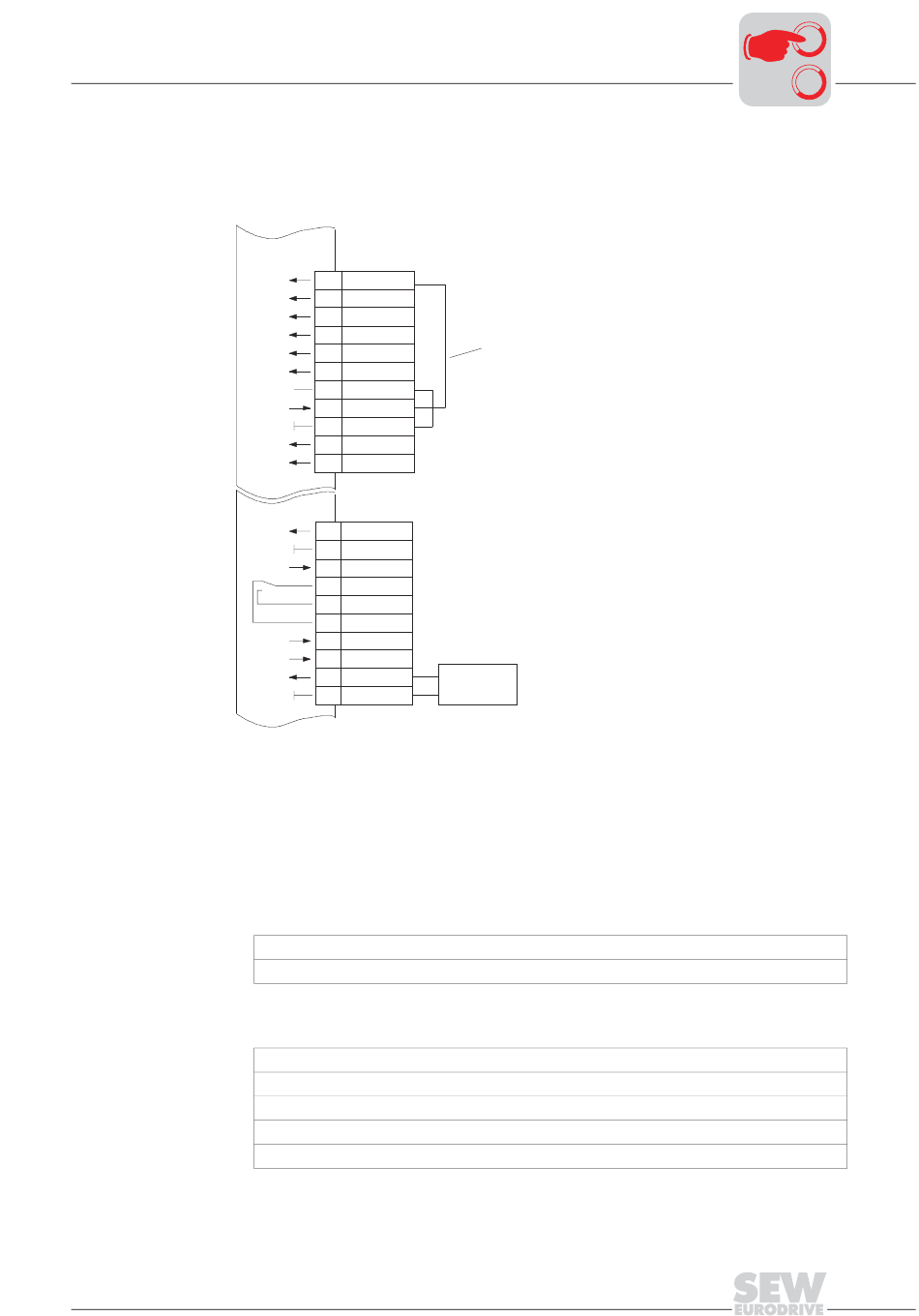

Vrijgave van de vermogenseindtrap met
doorverbinding op de regelaar [1]
De parameters van de regelaar kunnen worden ingesteld.
Stel de parameters van de setpointbron en de stuurbron in op FIELDBUS voor de
besturing van de applicatieregelaar via de veldbus.
P100 setpoint source = FIELDBUS
P101 control signal source = FIELDBUS
Programmeer de functionaliteit van de ingangsklemmen op NO FUNCTION.
P600 programmering klem DIØ1 = NO FUNCTION
P601 programmering klem DIØ2 = NO FUNCTION
P602 programmering klem DIØ3 = NO FUNCTION
P603 programmering klem DIØ4 = NO FUNCTION
P604 programmering klem DIØ5 = NO FUNCTION
Configuratie en inbedrijfstelling
DI00 = /controller inhibit
DI01 = no function
DI02 = no function
DI03 = no function
DI04 = no function
DI05 = no function
[1]
DCOM = referentiepotentiaal X13:DI00 ... DI05
VO24 = + 24 V
DGND = 0V-potentiaal binaire signalen
ST11 = RS485 +
ST12 = RS485 -
TF1 = TF-ingang
DGND = 0V-potentiaal binaire signalen
DB00 = /brake
DO01-C = relaiscontact
DO01-NO = maakcontact
DO01-NO = verbreekcontact
DO02 = /fault
VO24 = + 24 V
VI24 = + 24 V (externe voeding)
DGND = 0V-potentiaal binaire signalen
+
