Dell Precision 3280 CFF Gebruikershandleiding pagina 43

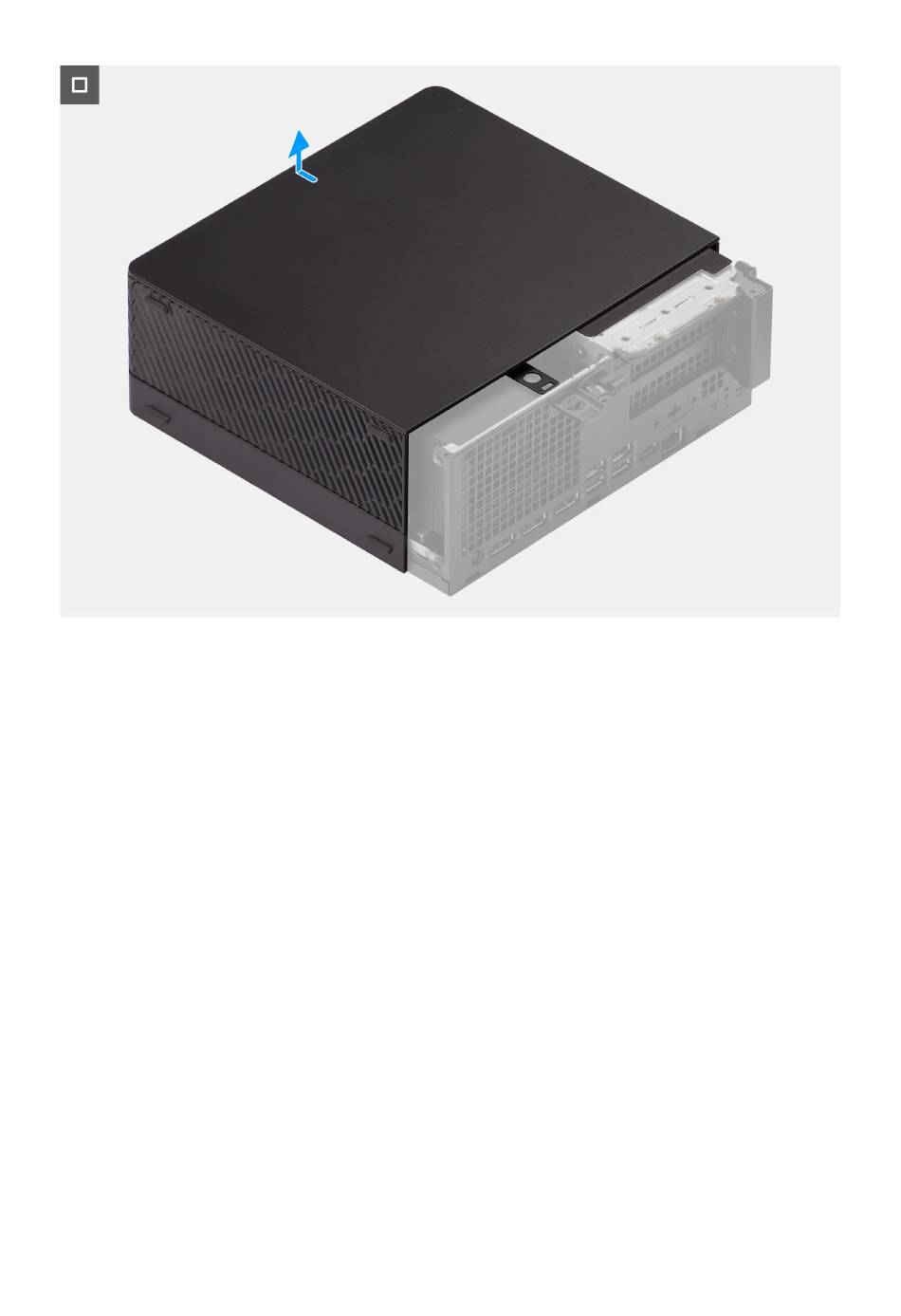

Afbeelding 11. Het zijpaneel verwijderen
Stappen
1. Draai de vingerschroef (#6-32) aan waarmee de zijplaat aan het chassis is bevestigd.
2. Schuif de zijplaat naar de voorzijde van het systeem en til de plaat omhoog om deze uit het chassis te verwijderen.
De zijplaat plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de zijplaat aan en biedt een visuele weergave van de installatieprocedure.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
43
