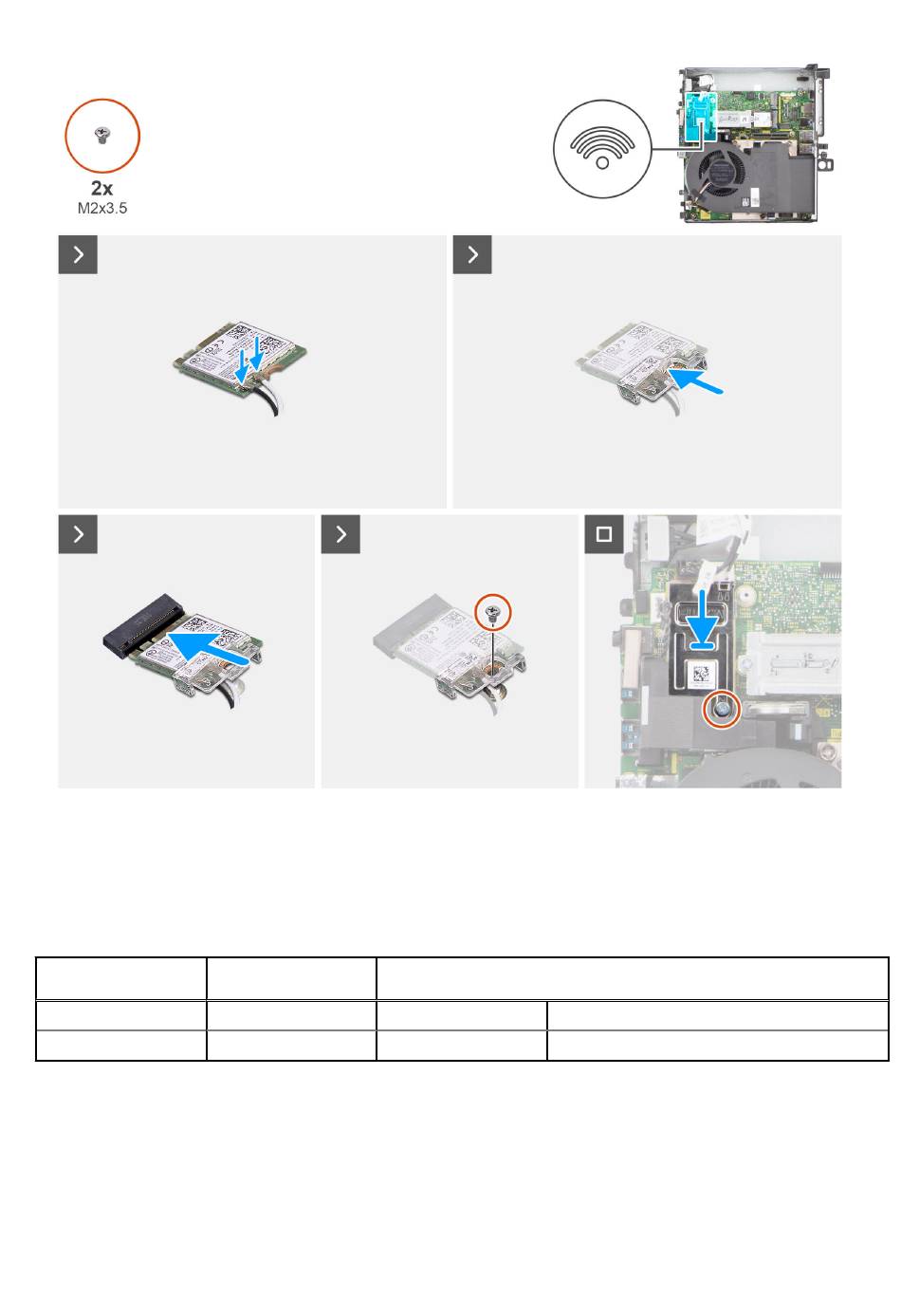

Afbeelding 31. De draadloze kaart plaatsen
Stappen
1. Sluit de antennekabels aan op de draadloze kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabel voor de WLAN-kaart van uw systeem.
Tabel 25. Kleurschema antennekabels
Connectoren op de
draadloze kaart
Hoofdmenu
Secundair
2. Plaats de beugel van de draadloze kaart op de draadloze kaart.
3. Lijn de uitsparing op de draadloze kaart uit met het lipje op de sleuf van de draadloze kaart.
4. Steek de draadloze kaart schuin in de sleuf van de draadloze kaart.
5. Plaats de schroef (M2x3.5) terug om de draadloze kaart en de beugel van de draadloze kaart aan de systeemkaart te bevestigen.
6. Lijn de kap van de draadloze kaart uit op de systeemkaart en draadloze kaart en plaats deze.
7. Plaats de schroef (M2x3.5) terug om het schild van de draadloze kaart aan de systeemkaart te bevestigen.
Kleur van de
antennekabel
Wit
Zwart
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
Silkscreen-markering
HOOFDMENU
AUX
△ (witte driehoek)
▲ (zwarte driehoek)
