Dell Precision 3280 CFF Gebruikershandleiding pagina 80

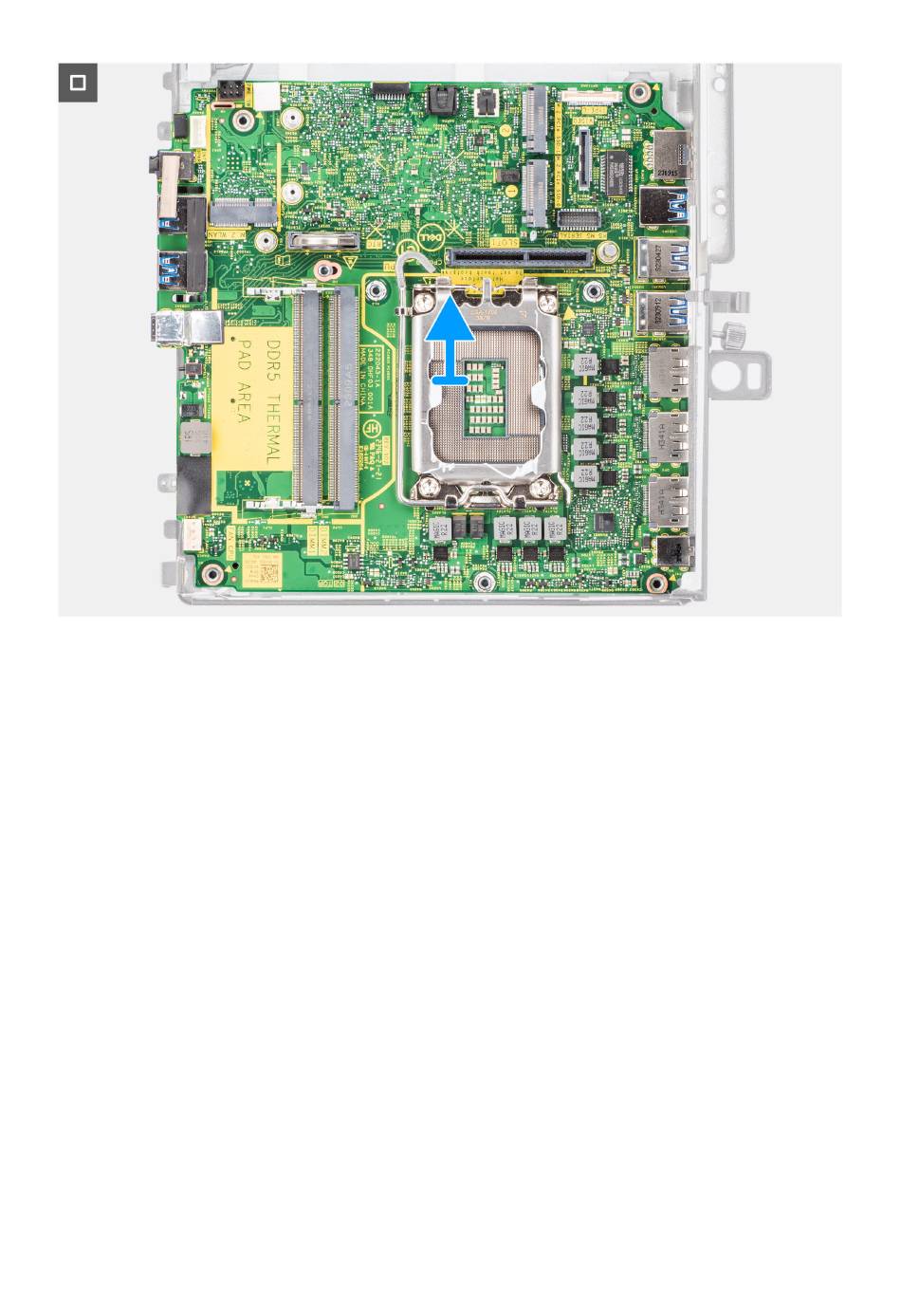

Afbeelding 45. De systeemkaart verwijderen
Stappen
1. Verwijder de enkele schroef (M3x5) waarmee de luidsprekerhouder aan de systeemkaart is bevestigd.
2. Til de luidsprekerhouder op en verwijder deze van de systeemkaart.
3. Koppel de kabel van de aan/uit-knop los van de connector op de systeemkaart.
4. Verwijder vier schroeven (M3x5) en drie schroeven (M3x5) waarmee de systeemkaart aan het chassis zijn bevestigd.
5. Schuif en til de systeemkaart uit het chassis.
De systeemkaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectoren op de systeemkaart aan.
80
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
