Dell Precision 3280 CFF Gebruikershandleiding pagina 57

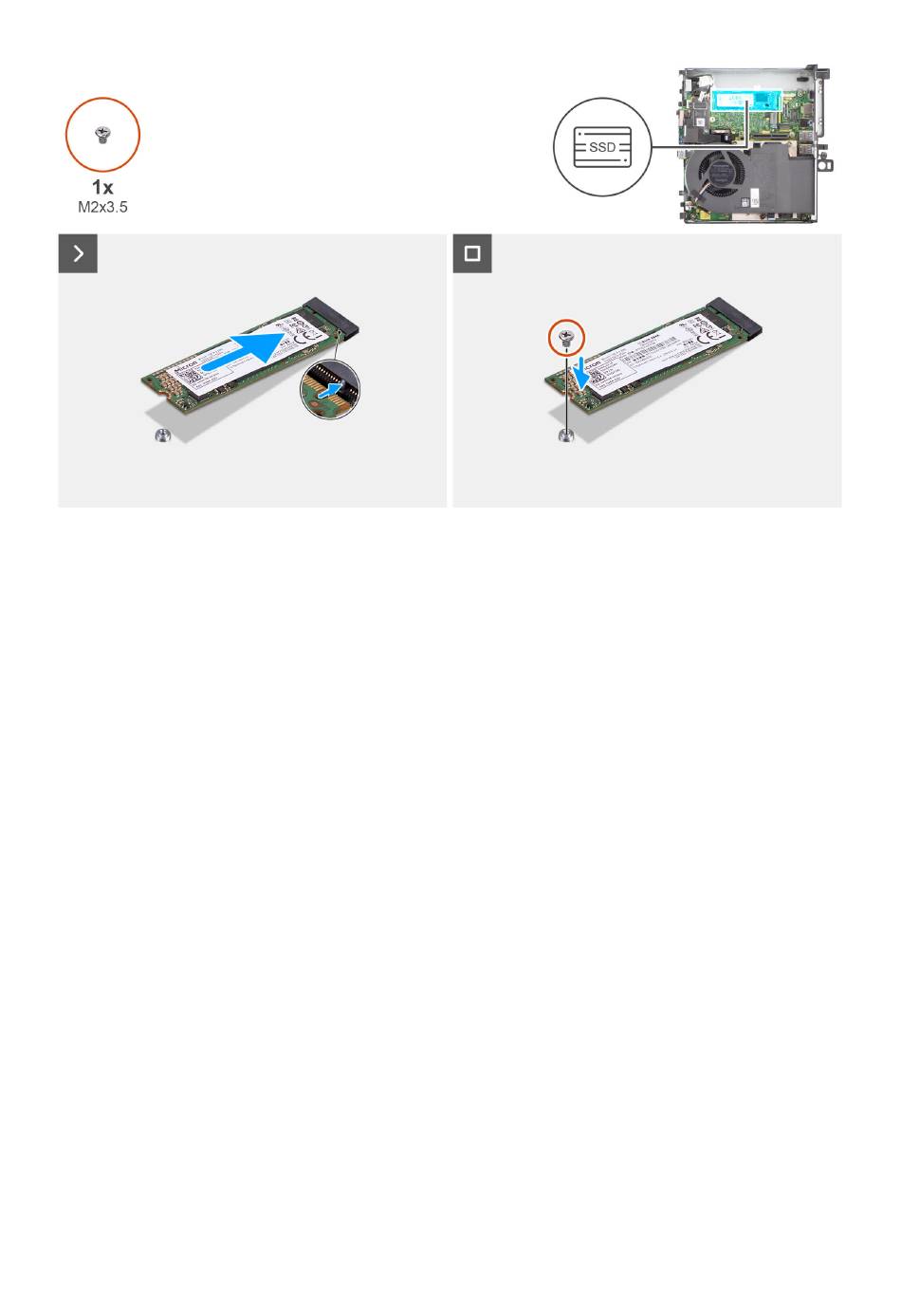

Afbeelding 25. De M.2 2280 PCIe SSD (slot 2) plaatsen
Stappen
1. Lijn de uitsparing op de 2280 SSD uit met het lipje op de M.2-kaartslot op de systeemkaart.
2. Schuif de 2280 SSD in het M.2-kaartslot op de systeemkaart.
3. Plaats de schroef (M2x3.5) terug waarmee de 2280 SSD aan de systeemkaart wordt bevestigd.
Vervolgstappen
1. Plaats de riserkaartmodule.
2. Plaats de zijplaat.
3. Volg de procedure in
Nadat u in de computer hebt
SSD met koelplaatmodule
De M.2 2230 2230 SSD (slot-2) met koelplaatmodule verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de zijplaat.
3. Verwijder de riserkaartmodule.
Over deze taak
De volgende afbeelding geeft de locatie van de SSD met de koelplaatmodule aan en biedt een visuele weergave van de
verwijderingsprocedure.
gewerkt.
werken.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
57
