Dell Precision 3280 CFF Gebruikershandleiding pagina 68

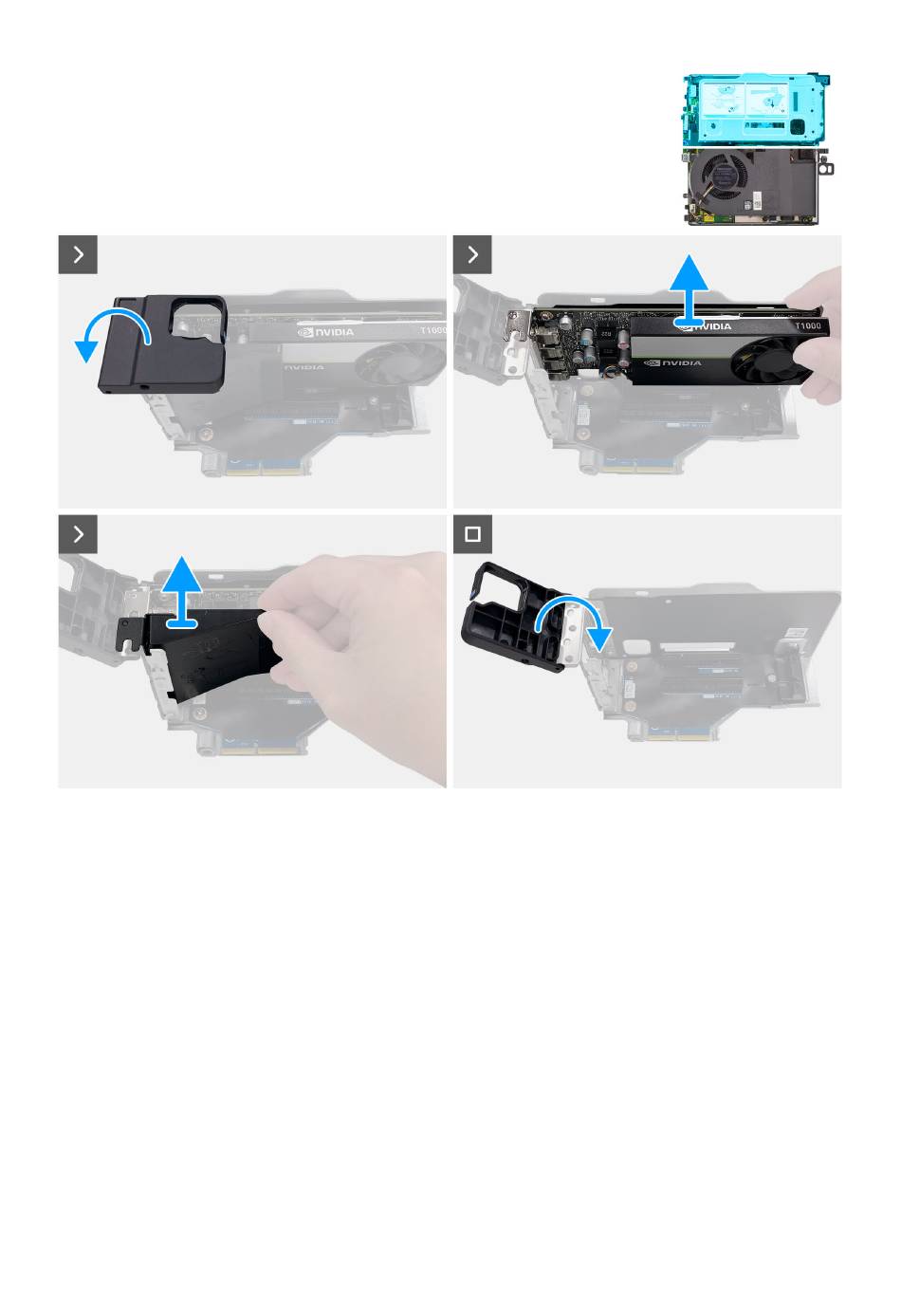

Afbeelding 34. De NVIDIA T1000 grafische kaart verwijderen
Stappen
1. Druk op de vergrendelingsarm om de haak los te maken en de houder te openen.
2. Schuif de luchtkanaaleenheid omhoog langs de rail van de riser-kaartmodule.
3. Schuif de grafische kaart omhoog langs de randen van de riser-kaartmodule om deze los te maken van de riser-kaartmodule.
4. Breng de houder terug op zijn plaats.
De NVIDIA T1000 grafische kaart installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de Nvidia T1000 grafische kaart aan en bieden een visuele weergave van de
installatieprocedure.
68
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
