3. Verwijder de riserkaartmodule.
Over deze taak
De volgende afbeeldingen geven de locatie van de SSD aan en bieden een visuele weergave van de verwijderingsprocedure.

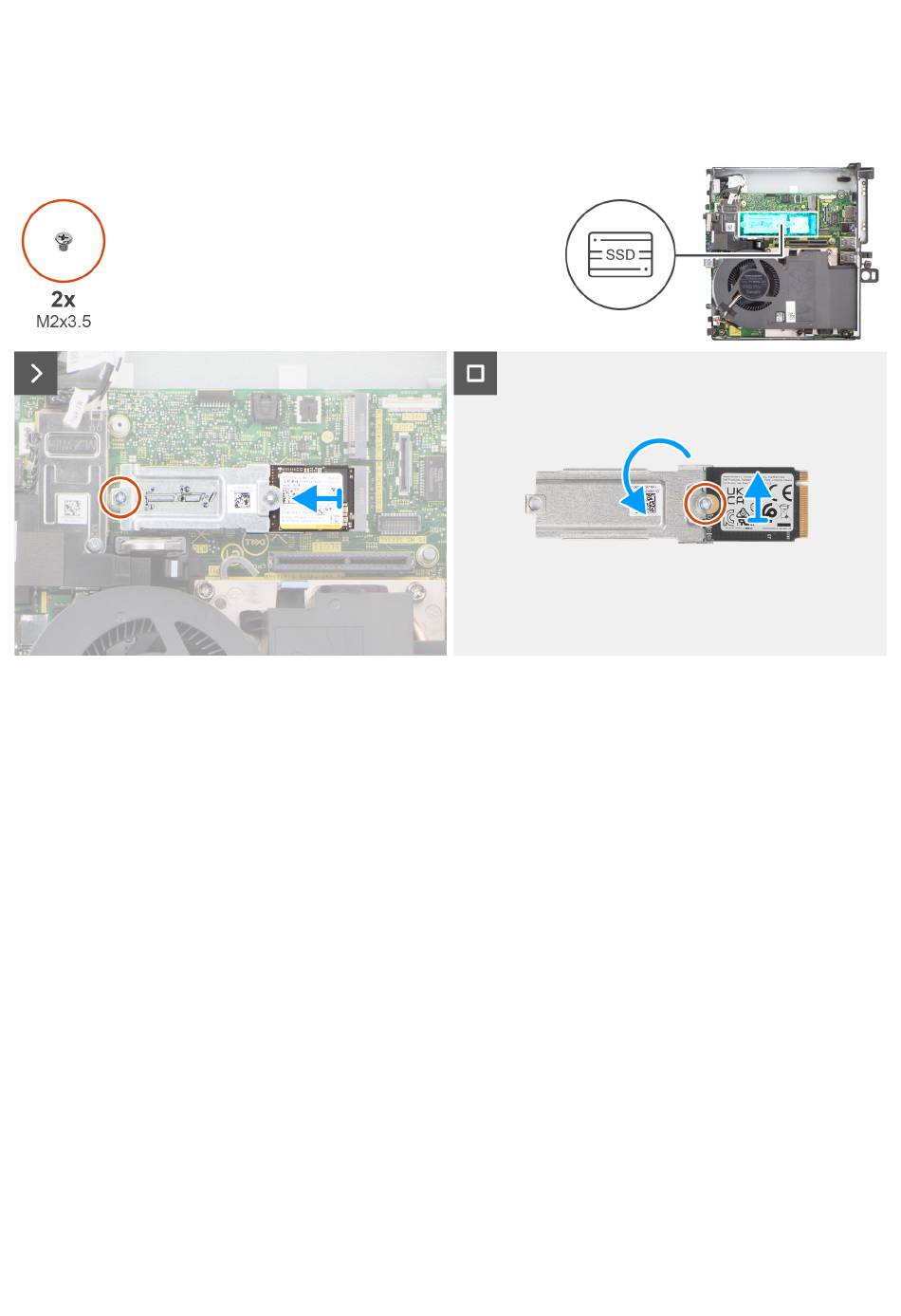

Afbeelding 18. De M.2 2230 PCIe SSD verwijderen (slot 1)
Stappen
1. Verwijder de schroef (M2x3.5) waarmee de SSD-extenderbeugel aan de systeemkaart wordt bevestigd.
2. Schuif en til de SSD-extenderbeugel van de systeemkaart.
3. Draai de extender om en verwijder de schroef (M2x3,5) waarmee de M.2 2230 SSD aan de extenderbeugel is bevestigd.
De M.2 2230 SSD (slot 2) verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
werken.
2. Verwijder de zijplaat.
3. Verwijder de riserkaartmodule.
Over deze taak
De volgende afbeelding geeft de locatie van de SSD aan en biedt een visuele weergave van de verwijderingsprocedure.
