Dell Precision 3280 CFF Gebruikershandleiding pagina 51

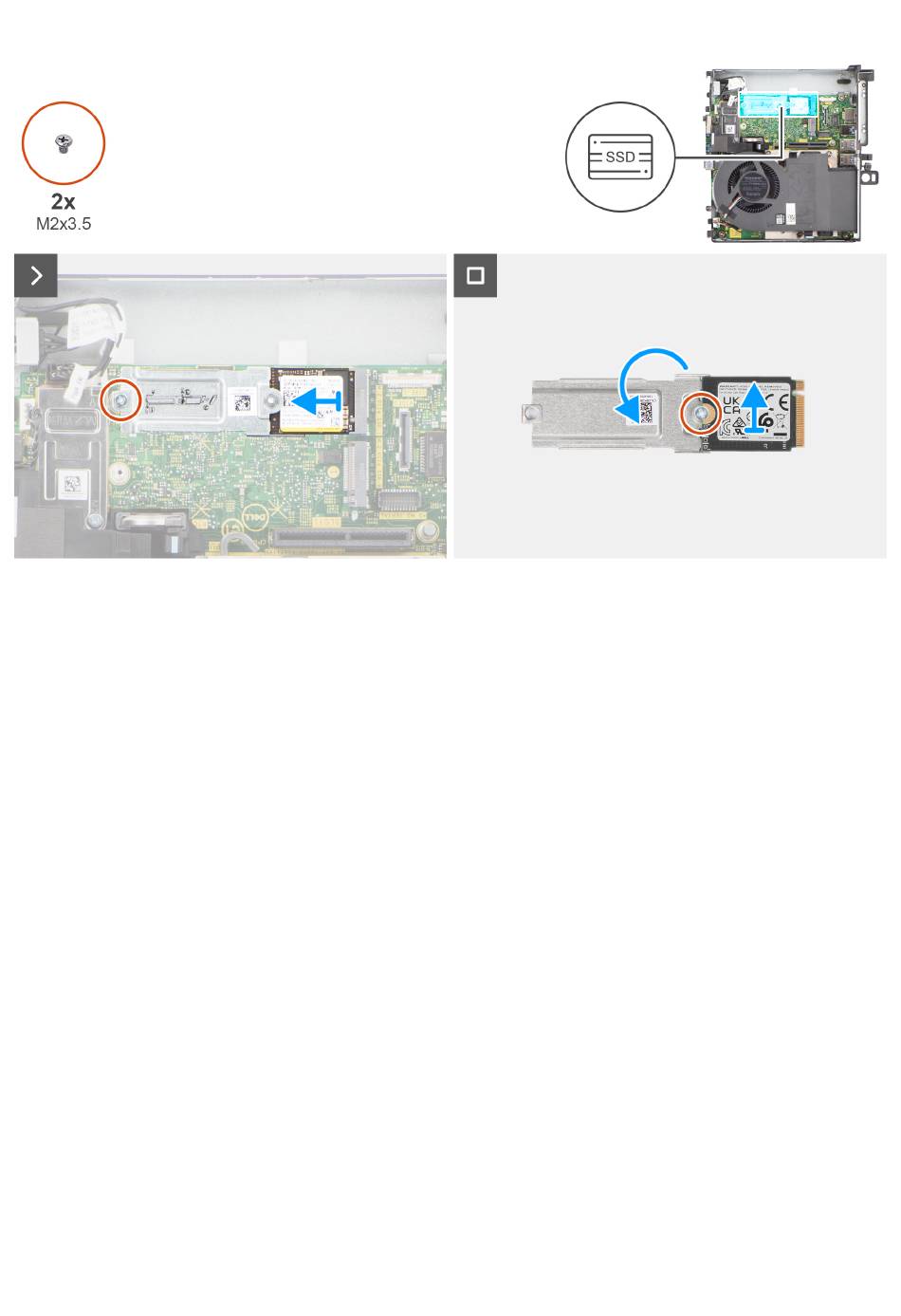

Afbeelding 19. De M.2 2230 PCIe SSD verwijderen (slot 2)
Stappen
1. Verwijder de schroef (M2x3.5) waarmee de SSD-extenderbeugel aan de systeemkaart wordt bevestigd.
2. Schuif en til de SSD-extenderbeugel van de systeemkaart.
3. Draai de extender om en verwijder de schroef (M2x3,5) waarmee de M.2 2230 SSD aan de extenderbeugel is bevestigd.
De M.2 2230 SSD (slot 1) plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de SSD aan en biedt een visuele weergave van de installatieprocedure.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
51
