Dell Precision 3280 CFF Gebruikershandleiding pagina 56

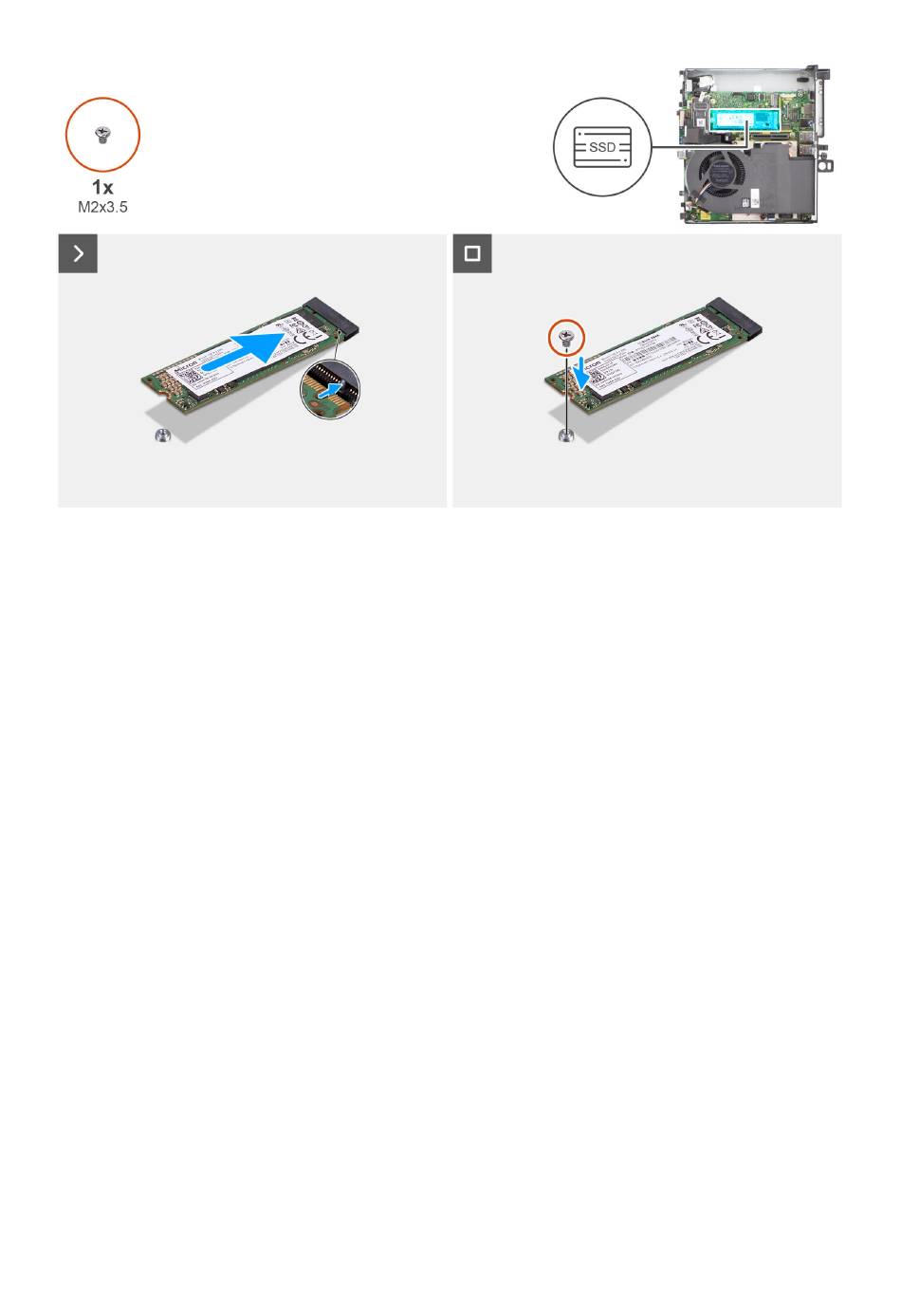

Afbeelding 24. De M.2 2280 PCIe SSD (slot 1) plaatsen
Stappen
1. Lijn de uitsparing op de 2280 SSD uit met het lipje op de M.2-kaartslot op de systeemkaart.
2. Schuif de 2280 SSD in het M.2-kaartslot op de systeemkaart.
3. Plaats de schroef (M2x3.5) terug waarmee de 2280 SSD aan de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de riserkaartmodule.
2. Plaats de zijplaat.
3. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
De M.2 2280 PCIe SSD (slot 2) plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de SSD aan en biedt een visuele weergave van de installatieprocedure.
56
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
