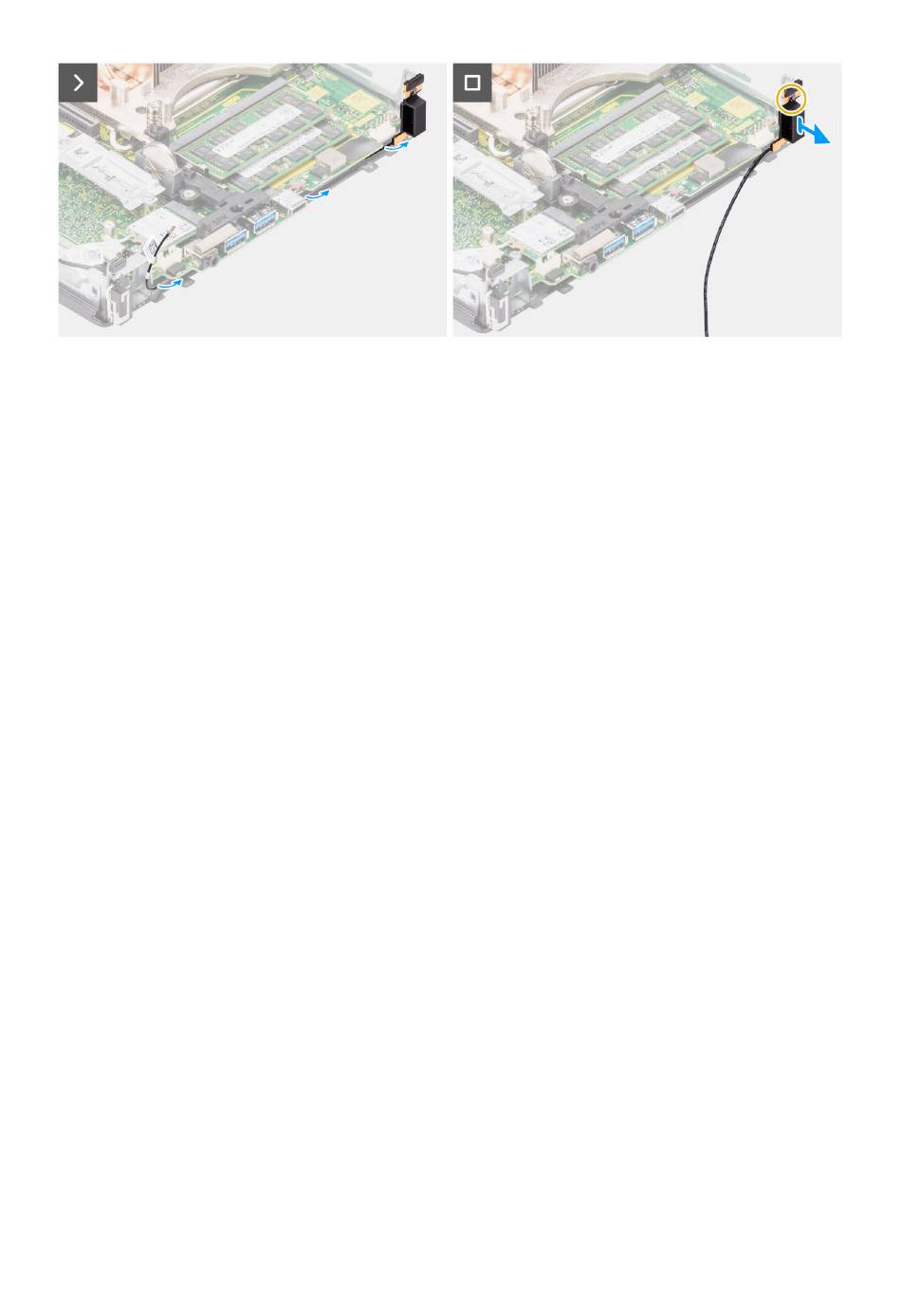

Afbeelding 55. De interne antenne verwijderen - locatie 2
Stappen
1. Wrik de metalen routeringsgeleider los en verwijder de antennekabels van het chassis.
2. Verwijder de enkele schroef (M3x3) waarmee de interne antennes aan het chassis is bevestigd.
3. Til de interne antennes op en verwijder deze uit de computer.
4. Verwijder de schroef (M2x3.5) waarmee het schild van de draadloze kaart aan de systeemkaart is bevestigd.
5. Til het schild van de draadloze kaart weg van het systeem.
6. Verwijder de schroef (M2x3.5) waarmee de beugel van de draadloze kaart aan de draadloze kaart is bevestigd.
7. Koppel de hulpantennekabel los van de draadloze kaart.
8. Verwijder met een plastic pennetje de antennekabel uit de geleiders in het chassis.
9. Verwijder de schroef (M3x3) waarmee de interne antennemodule aan het chassis is bevestigd.
10. Verwijder de interne antennemodule uit het chassis door eraan te trekken.
De interne antenne installeren - locatie 2
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de interne antenne aan en bieden een visuele weergave van de installatieprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
