Over deze taak

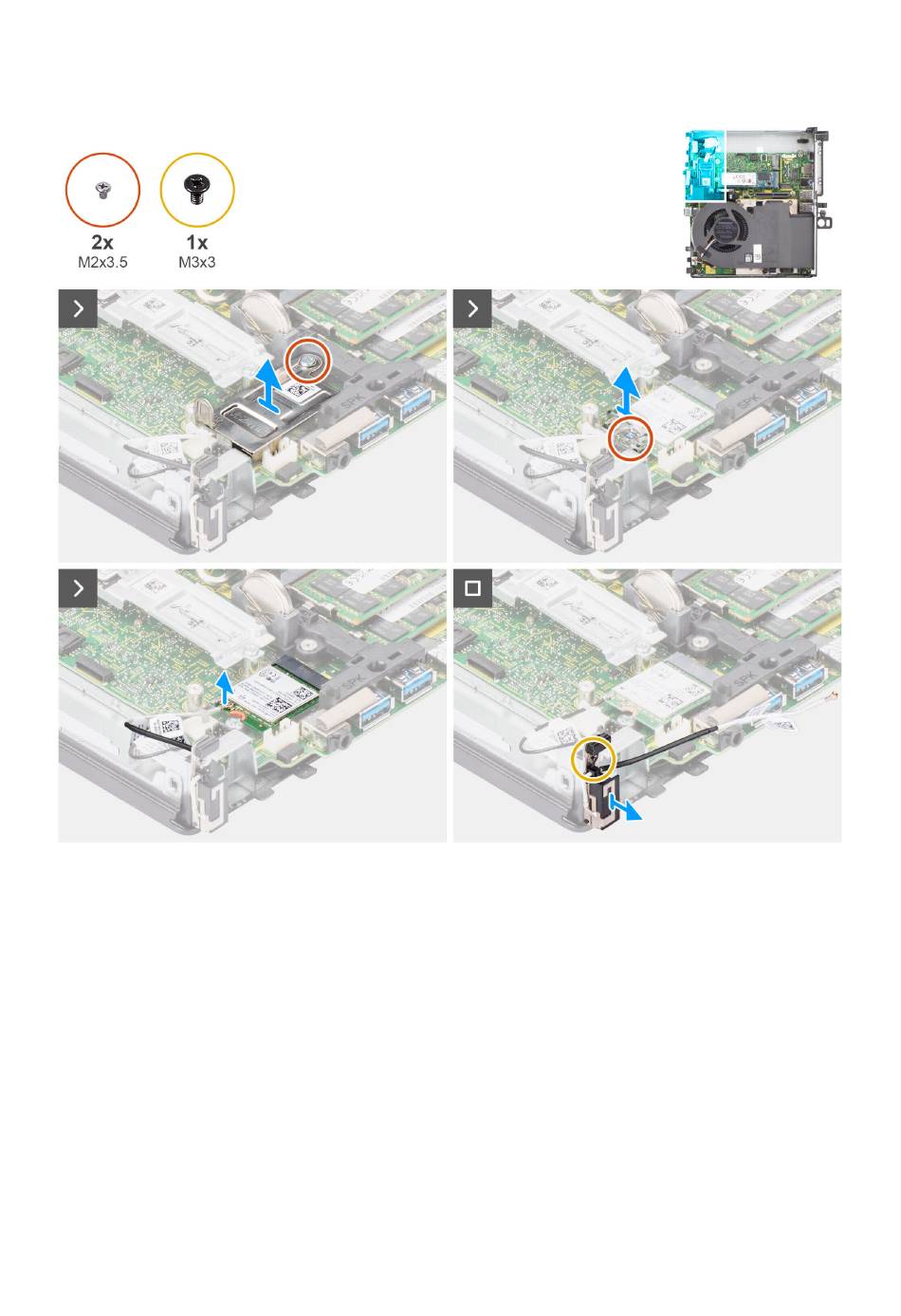

De volgende afbeeldingen geven de locatie van de interne antenne aan en bieden een visuele weergave van de verwijderingsprocedure.
Afbeelding 52. De interne antenne verwijderen - locatie 1
Stappen
1. Verwijder de schroef (M2x3.5) waarmee het schild van de draadloze kaart aan de systeemkaart is bevestigd.
2. Til het schild van de draadloze kaart weg van het systeem.
3. Verwijder de schroef (M2x3.5) waarmee de beugel van de draadloze kaart aan de draadloze kaart is bevestigd.
4. Haal de twee hoofdantennekabel los van de draadloze kaart.
5. Verwijder met van een plastic pennetje de antennekabel uit de routeringsgeleiders onder de EMI-afscherming langs het chassis.
6. Verwijder de schroef (M3x3) waarmee de interne antennemodule aan het chassis is bevestigd.
7. Verwijder de interne antennemodule uit het chassis door eraan te trekken.
De interne antenne installeren- locatie 1
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
