Tabel 26. Toelichtingen voor de systeemkaart van de Precision 3280 CFF (vervolg)
Nee
Connector
2
M.2 WLAN
3
RTC
4
PCIe riser-connector
5
M.2 PCIe SSD-0
6
M.2 PCIe SSD-1
7
TYPE-C
8
VIDEO
9
KB MS SERIEEL
10
CPU
11
DIMM1 naar DIMM2
12
CPU VENTILATOR

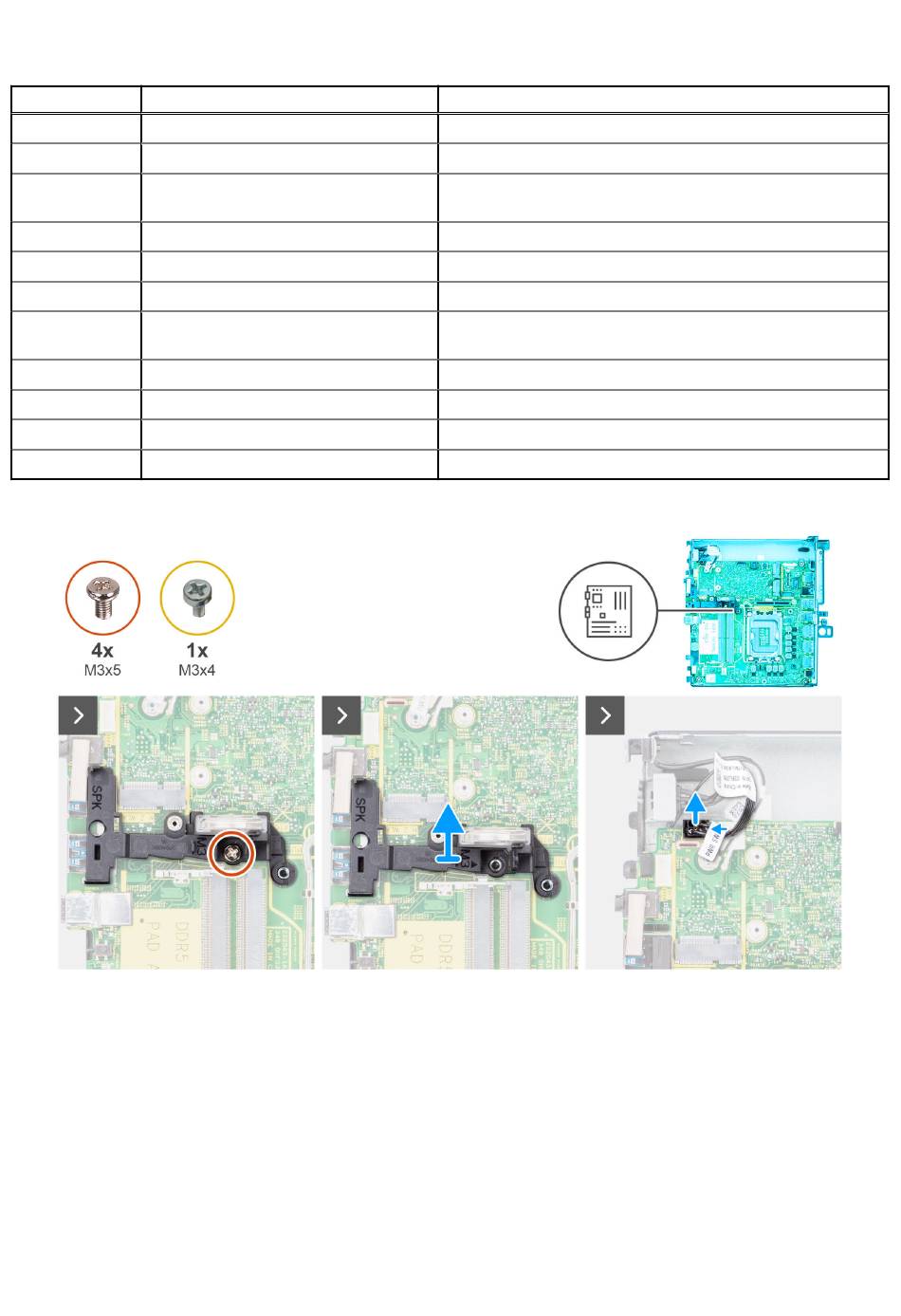

De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
Afbeelding 43. De systeemkaart verwijderen
78
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Omschrijving
WLAN-slot
Knoopcelbatterij
Riser-ondersteuning twee PCIe Gen x8 connector met open einde
(elektrisch x8 voor slot1, x1 voor slot2)
M.2 PCIe SSD-slot
M.2 PCIe SSD-slot
Optionele Type-C-connector (USB 3.2 Gen 2 Type C-poort)
Optionele videoconnector (VGA-poort/Display Port 1.4a (HBR3)/
HDMI 2.1-poort)
Optionele PS/2,seriële poortconnector
Processorsocket
Geheugenmoduleconnectoren
connector van de processorventilator
