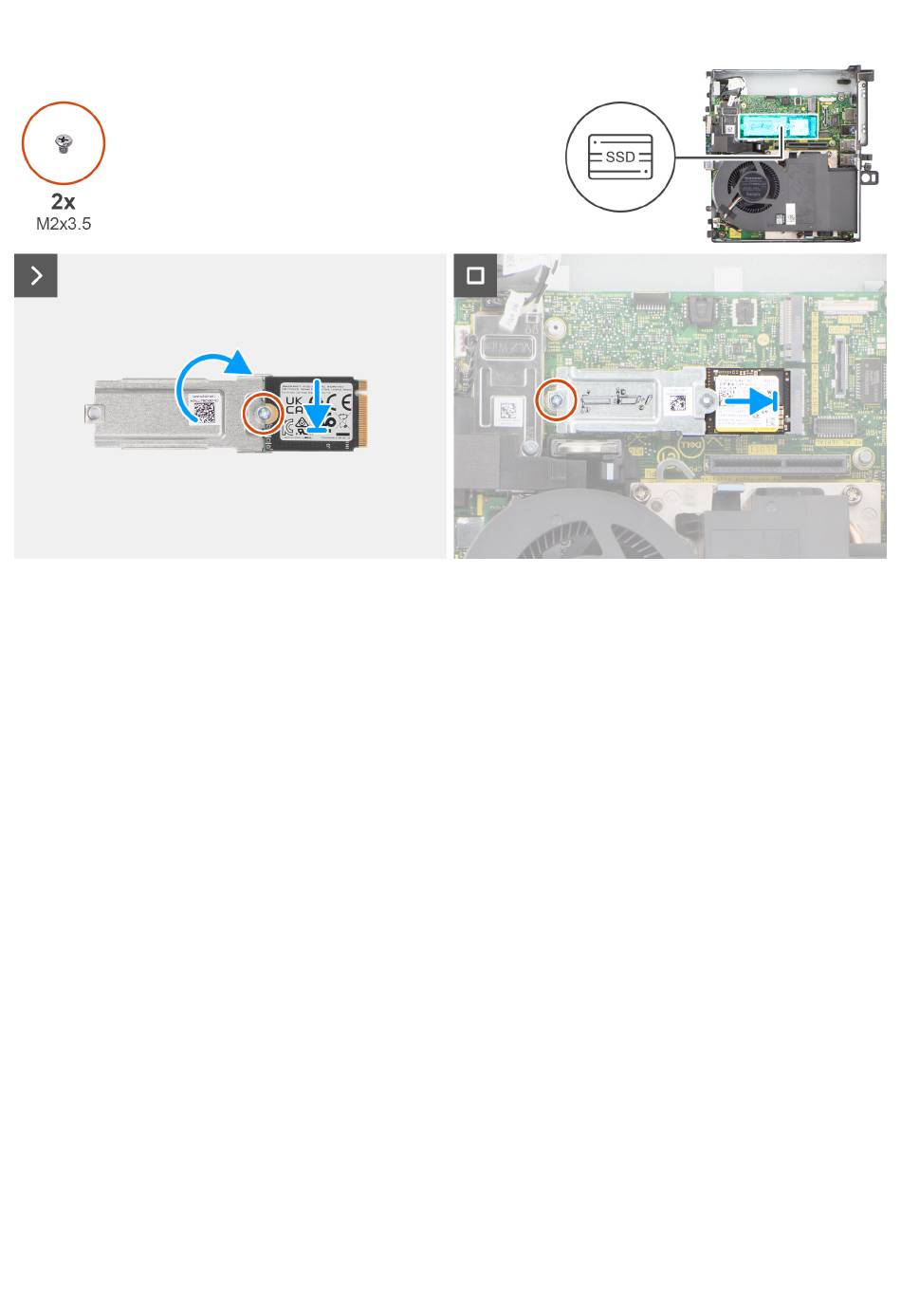

Afbeelding 20. De M.2 2230 PCIe SSD (slot 1) plaatsen
Stappen
1. Plaats de M.2 2230 SSD op de SSD-extenderbeugel.
2. Plaats de schroef (M2x3) terug waarmee de M.2 2230 SSD aan de extenderbeugel wordt bevestigd.
3. Draai de extenderbeugel om en lijn de uitsparing uit met het lipje op de SSD-connector op de systeemkaart.
4. Steek de SSD-extenderbeugel onder een hoek van 45 graden in de M.2-connector op de systeemkaart.
5. Plaats de schroef (M2x3) terug waarmee de M.2 2230 SSD-extenderbeugel aan de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de riserkaartmodule.
2. Plaats de zijplaat.
3. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
De M.2 2230 SSD (slot 2) plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de SSD aan en biedt een visuele weergave van de installatieprocedure.
