Tabel 27. Toelichtingen voor de systeemkaart van de Precision 3280 CFF (vervolg)
Nee
Connector
6
M.2 PCIe SSD-1
7
TYPE-C
8
VIDEO
9
KB MS SERIEEL
10
CPU
11
DIMM1 naar DIMM2
12
CPU VENTILATOR
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.

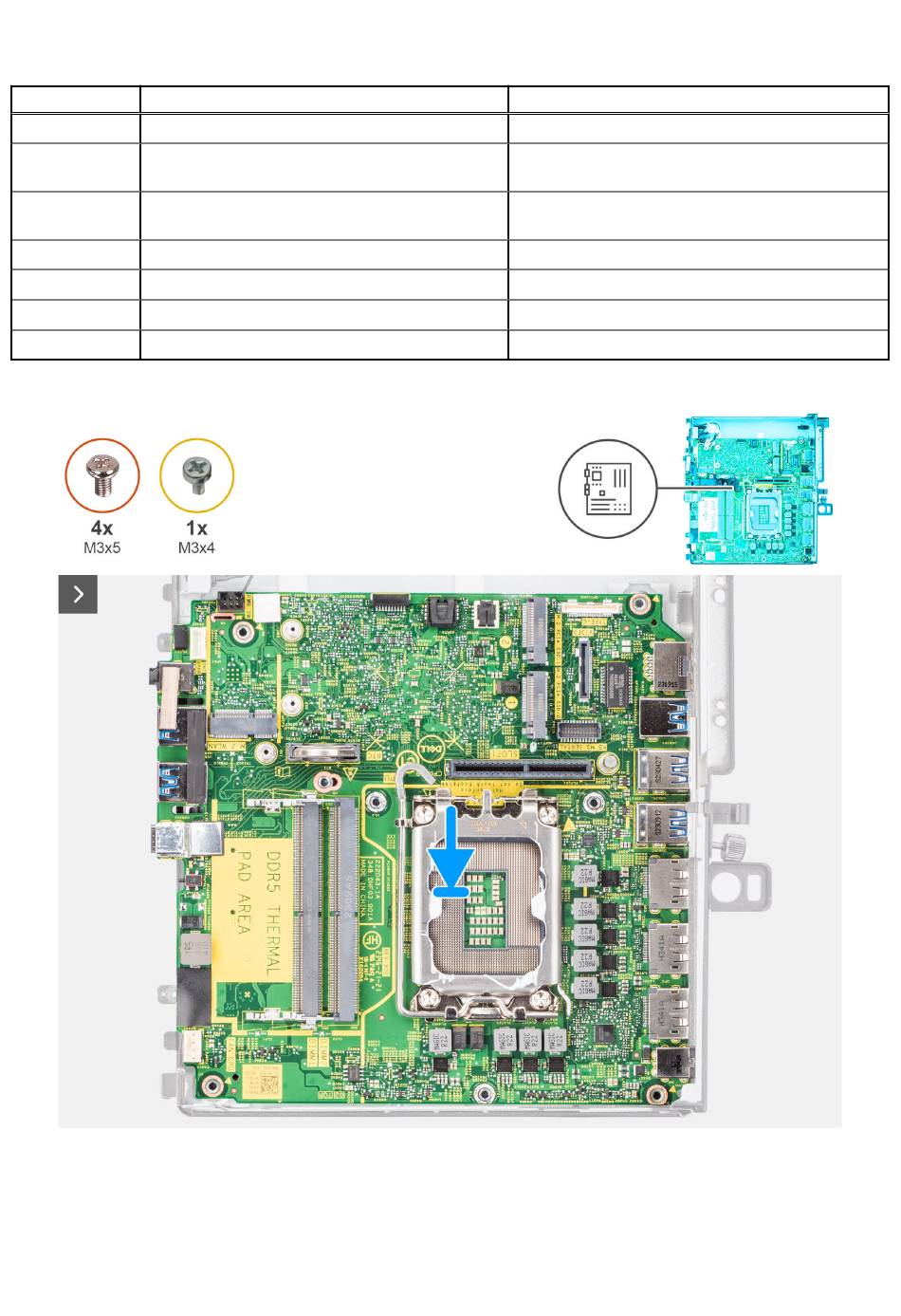

Afbeelding 47. De systeemkaart installeren
82
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Omschrijving
M.2 PCIe SSD-slot
Optionele Type-C-connector (USB 3.2 Gen 2 Type C-
poort)
Optionele videoconnector (VGA-poort/Display Port 1.4a
(HBR3)/HDMI 2.1-poort)
Optionele PS/2,seriële poortconnector
Processorsocket
Geheugenmoduleconnectoren
connector van de processorventilator
