Over deze taak

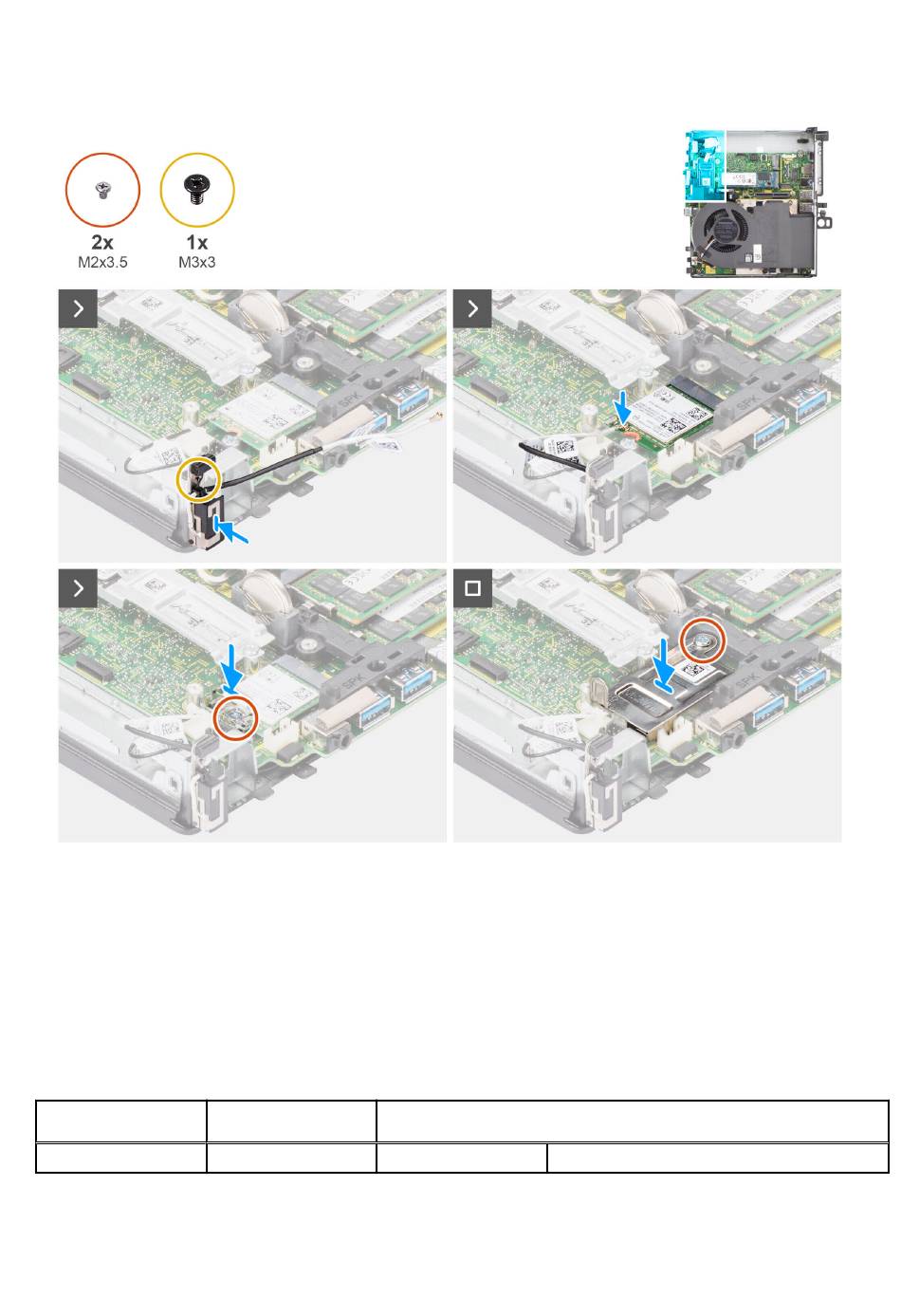

De volgende afbeeldingen geven de locatie van de interne antenne aan en bieden een visuele weergave van de installatieprocedure.
Afbeelding 53. De interne antenne installeren- locatie 1
Stappen
1. Lijn de interne antennemodule uit en plaats deze in zijn slot op het chassis.
2. Plaats de schroef (M3x3) terug waarmee de interne antennemodule aan het chassis wordt bevestigd.
3. Leid de antennekabel met behulp van een plastic gereedschap door de metalen routeringsgeleiders onder de EMI-afscherming langs
het chassis.
4. Sluit de hoofdantennekabel aan op de draadloze kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabel voor de WLAN-kaart van uw systeem.
Tabel 28. Kleurschema antennekabels
Connectoren op de
draadloze kaart
Hoofdmenu
5. Plaats de beugel van de draadloze kaart op de draadloze kaart.
6. Plaats de schroef (M2x3.5) terug om de draadloze kaart en de beugel van de draadloze kaart aan de systeemkaart te bevestigen.
Kleur van de
antennekabel
Wit
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Silkscreen-markering
HOOFDMENU
△ (witte driehoek)
