Installation
!
HINWEIS: Es wird empfohlen, dass die Installation von zwei Personen ausgeführt wird. Benutzen
Sie die Griffe, die sich an der Oberseite des Kamins auf der Vorder- und Rückseite befinden, um
das Gerät zu manövrieren.
1

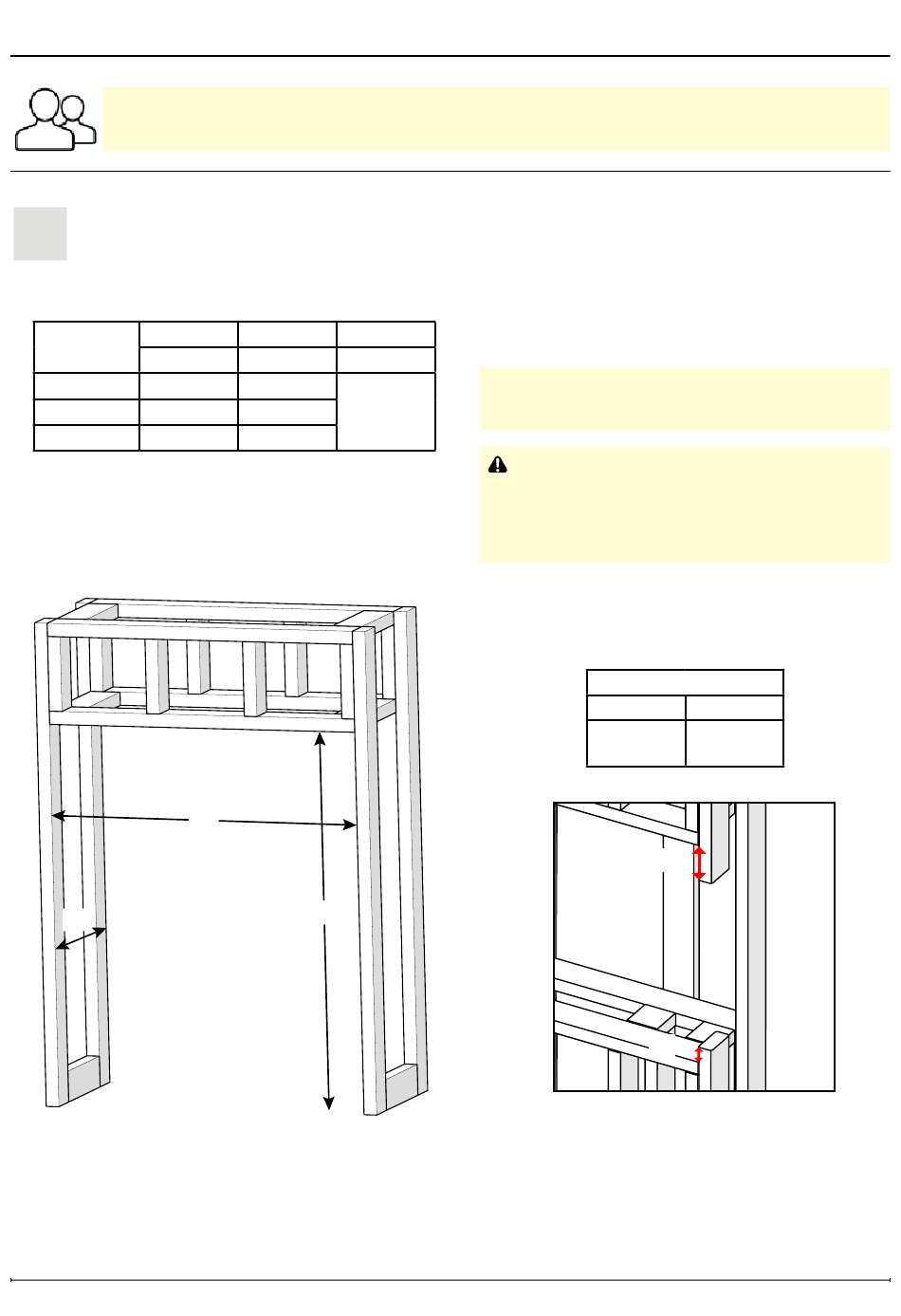

Umrahmung bauen
Maße der Umrahmung
Breite
Modell
ASP30-EU
782 mm
ASP36-EU
934 mm
ASP42-EU
1.086 mm
C
C
Höhe
A
B
966 mm
1.118 mm
1.194 mm
A
A
B
B
Bereiten Sie eine Wand mit einer umrahmten
Öffnung vor. Halten Sie sich dabei an die Maße in
Tiefe
der Tabelle.
C
!
HINWEIS: Die Verdrahtung befindet sich an der
oberen rechten Ecke hinten am Feuerraum.
458 mm
VORSICHT: Dieser Kamin ist NICHT tragend.
Stellen Sie sicher, dass die Öffnung für den
Kamin so umrahmt ist, dass das Gewicht des
Baumaterials keinen Druck auf die Oberseite des
Kamins ausübt.
Offene Installation
D
90 mm
D
E
Alternative Ansicht bei offener Installation
E
25 mm
