Installation
!
REMARQUE : il est recommandé que deux personnes ou plus installent l'appareil. Utilisez les
poignées situées en haut du foyer électrique, à l'avant et à l'arrière, pour manœuvrer l'appareil.
1

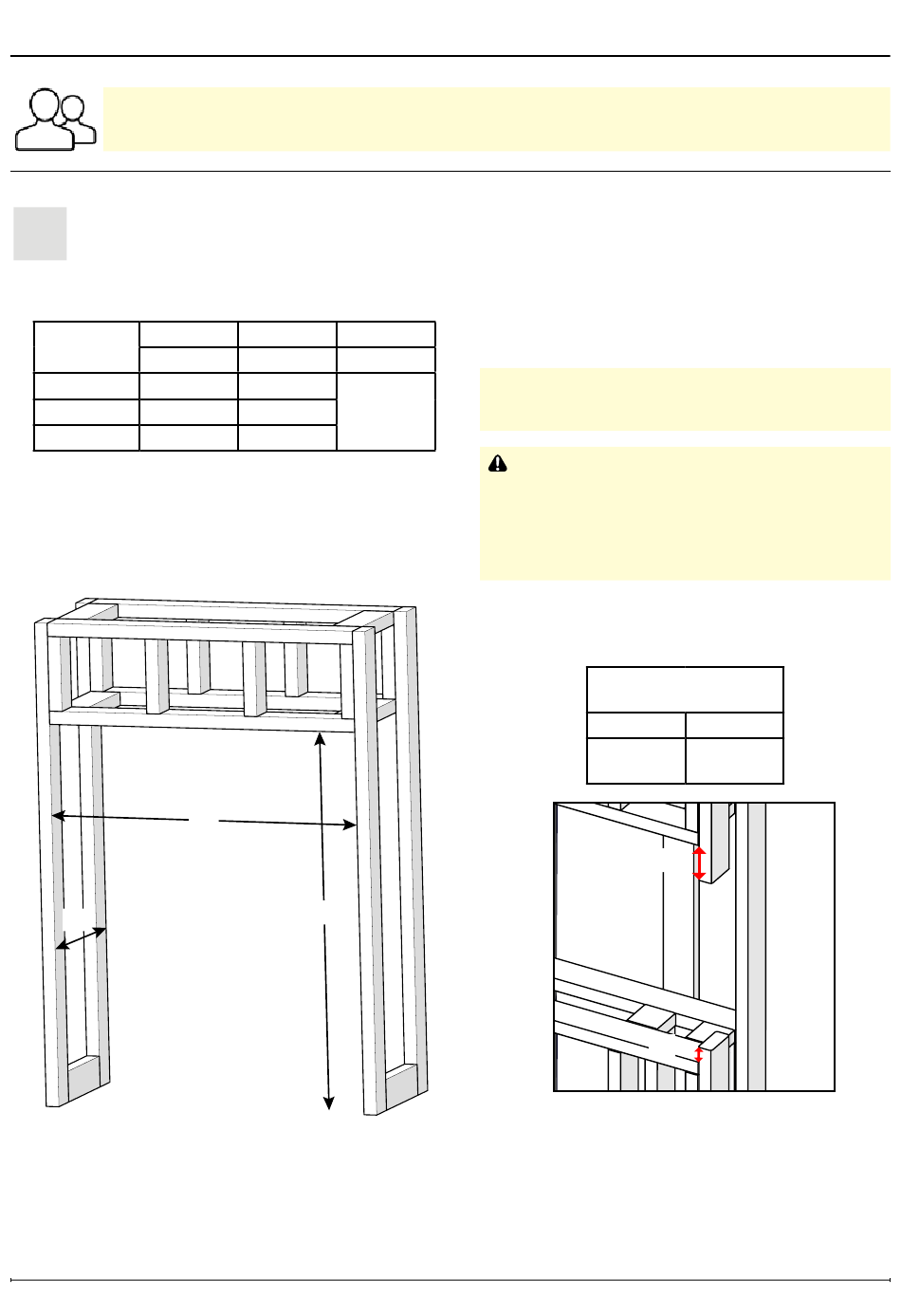

Construction de l'encadrement
Dimensions de l'encadrement
Largeur
Modèle
ASP30-EU
782 mm
ASP36-EU
934 mm
ASP42-EU
1 086 mm
C
C
Hauteur
Profondeur
A
B
966 mm
1 118 mm
1 194 mm
A
A
B
B
Préparez un mur doté d'une ouverture encadrée, en
utilisant les dimensions indiquées dans le tableau.
C
!
REMARQUE : les connexions électriques sont
situées à l'arrière du foyer électrique, dans le coin
458 mm
supérieur droit.
ATTENTION : ce foyer électrique n'est PAS
porteur. Assurez-vous que l'ouverture destinée
au foyer électrique est encadrée de manière
à ce que le poids des matériaux de construction
ne crée pas de pression sur la partie supérieure
du foyer.
Installation à côté
ouvert
D
3 1/2"
90 mm
D
E
Autre vue pour l'installation à côté ouvert
E
1"
25 mm
