Installation
13

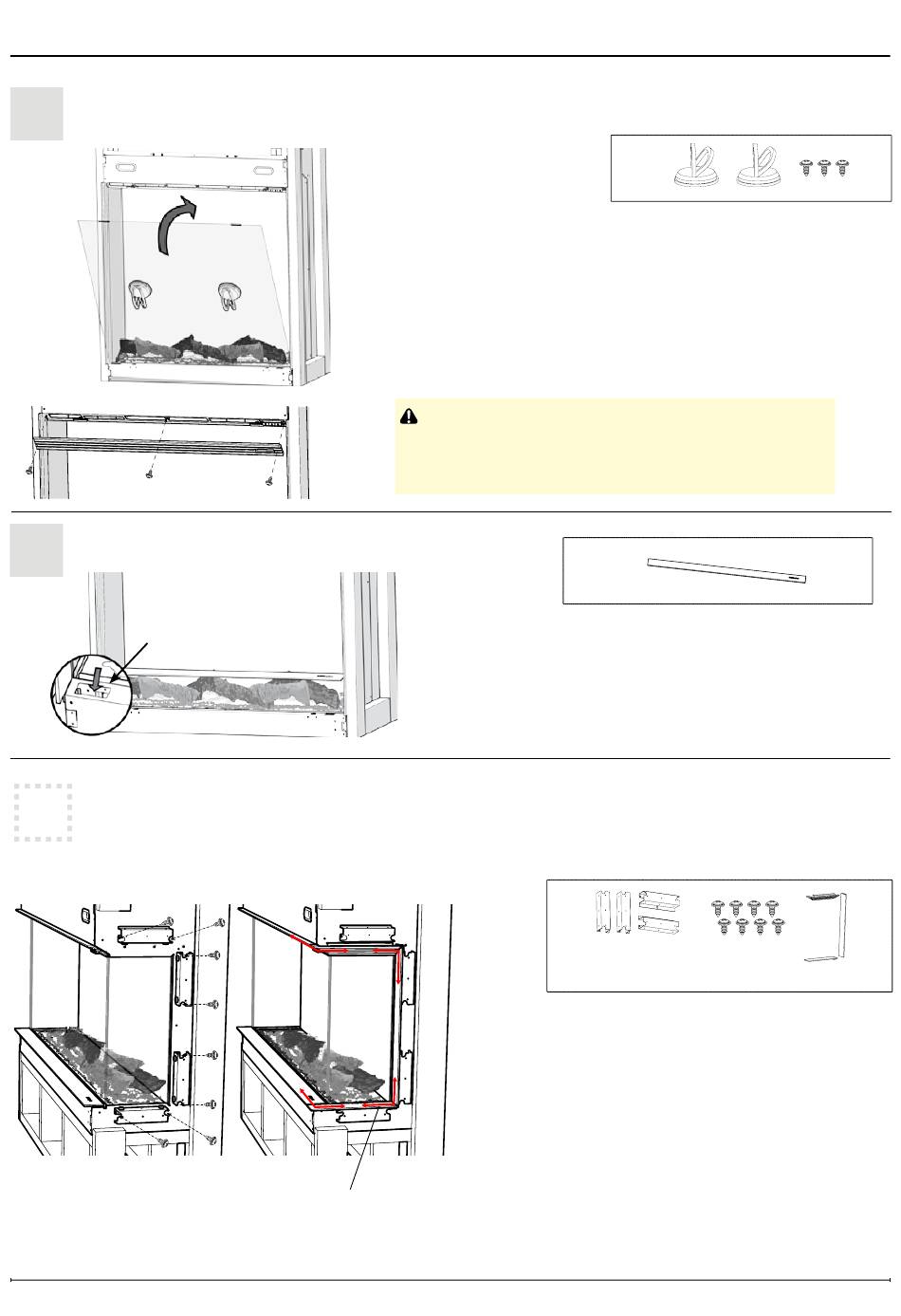

Einsetzen der Frontscheibe und des Aufsatzgitters
14
Einbau der Schwellerverkleidung
Position der Halterung
Position der Halterung
Optionaler Schritt: Installation der seitlichen Halterungen und
15
Verkleidungen
(NUR für offene Installation)
38
1. Achten Sie darauf, dass die Saugnäpfe sicher am Außenglas der
Frontscheibe befestigt sind.
2. Setzen Sie die Frontscheibe mithilfe des Saugnapfes vorsichtig
und schräg in den unteren Schlitz ein und kippen Sie das Glas in
eine senkrechte Position.
3. Befestigen Sie das Aufsatzgitter mit den drei mitgelieferten
Schrauben.
ACHTUNG: Die Magneten an der Oberseite hält das
Glas an seinem Platz, um den Einbau zu erleichtern.
Die Installation des Gitters ist notwendig, damit das
Glas nicht herunterfällt.
Alle
Verkleidungsteile
ausrichten
Die Schwellerverkleidung wird mit Magneten
befestigt.
Setzen Sie die Dimplex Schwellerverkleidung
auf die untere Kante des Kamins und achten Sie
darauf, dass die Halterung an der Verkleidung links
ausgerichtet ist.
Bei Erker- oder Eckinstallationen ist die
Seitenverkleidung an jeder offenen Seite
anzubringen.
1. Montieren Sie die vier Verkleidungshalterungen
auf jeder Seite mit den mitgelieferten Schrauben.
2. Bevor Sie die Schrauben vollständig festziehen,
verbinden Sie die magnetischen Zierleisten und
richten Sie sie am Aufsatzgitter und am unteren
Schweller aus.
3. Ziehen Sie die Schrauben weiter an, bis alle
Leisten ausgerichtet sind.
Separat erhältlich
Dimplex
