Installatie van het toebehoren
N
Y
L

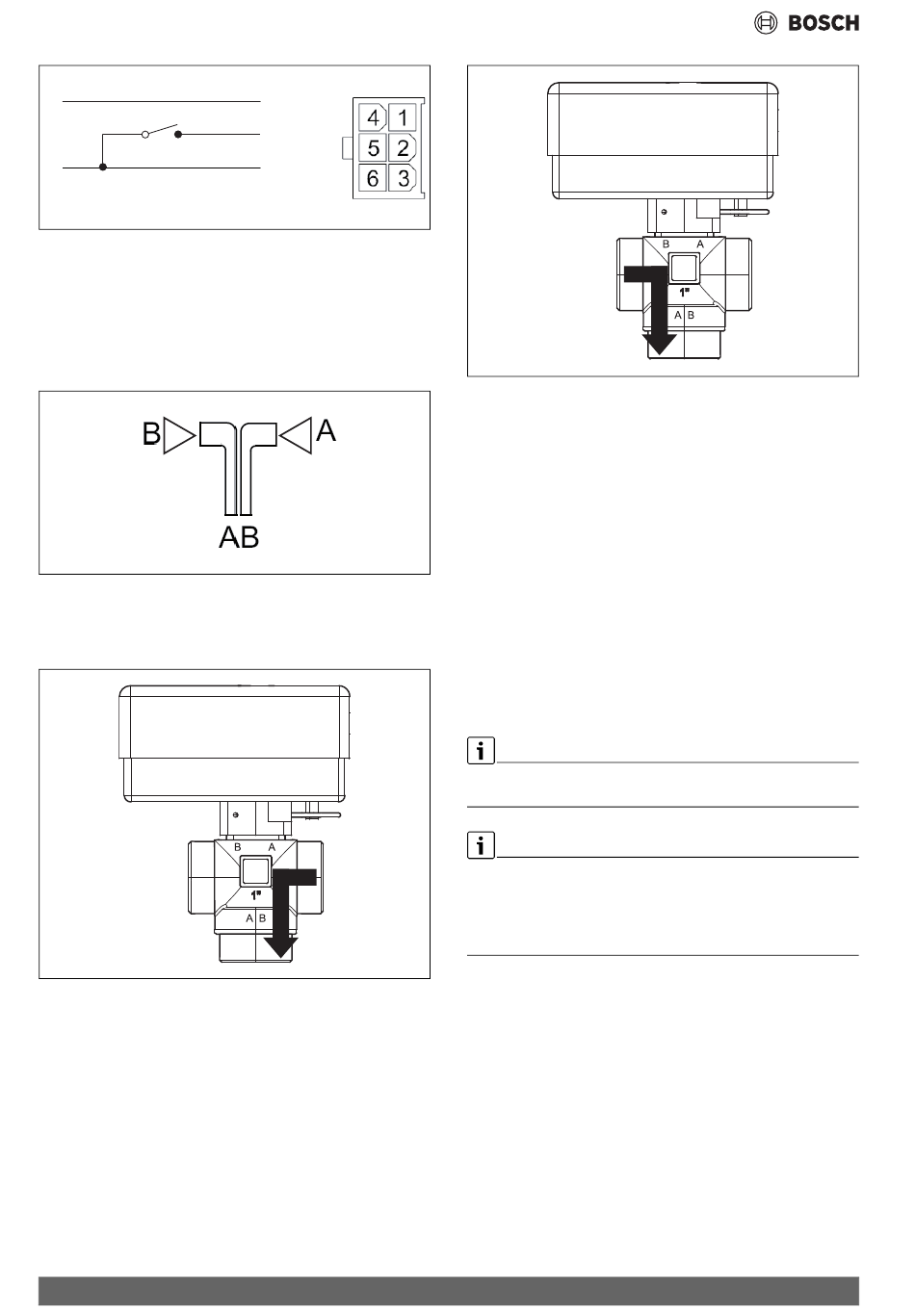

Afb. 23 Molex-stekker
Het 3-weg omschakelventiel heeft een Molex-stekker waarin alleen aan-
sluitingen 2, 3 en 6 zijn toegekend.
Voer de volgende aansluitingen uit op de installatiemodule:
▶ N – aansluiting op aansluitklem N, VW1 op de installatiemodule
▶ N – aansluiting op aansluitklem 53, VW1 op de installatiemodule
▶ N – aansluiting op aansluitklem 54, VW1 op de installatiemodule
Afb. 24 Hydrauliek voor omschakelventiel TW1
[A]
Retour van de boiler
[B]
Retour van het verwarmingssysteem (of buffervat)
[AB] Aanvoer van de binneneenheid
Afb. 25 Contact gesloten, aansluiting A open
Tijdens warmwaterverwarming, is het contact gesloten en aansluiting A
open.
26
2
6
3
001002031-002
Afb. 26 contact open, aansluiting B open
In cv-bedrijf is het contat open en aansluiting B open.
9.8
Warmwatercirculatiepomp PW2 (toebehoren)
De pompinstellingen worden op de bedieningseenheid van de binnen-
eenheid uitgevoerd ( handleiding bedieningseenheid).
9.9
Meerdere cv-circuits (met mengermodule)
Met de regelaar kan in de fabrieksinstelling een cv-circuit zonder meng-
kraan geregeld worden. Wanneer meerdere circuits moeten worden ge-
installeerd, is voor elk circuit een cv-circuitmodule nodig.
▶ Installeer cv-circuitmodule, mengkraan, pomp en overige bestand-
delen overeenkomstig de gekozen installatieoplossing.
▶ Cv-circuitmodule op de installatiemodule in de besturing van de bin-
neneenheid op klem EMS aansluiten.
▶ Instellingen voor meerdere cv-circuits uitvoeren conform de handlei-
ding van de bedieningseenheid.
9.10
Installatie met niet-condenserende koelmodus
Een voorwaarde voor het koelbedrijf is de installatie van een kamertem-
peratuurgestuurde regelaar.
De installatie van een kamertemperatuurgestuurde regelaar met geïnte-
greerde condensatiesensor vergroot de betrouwbaarheid van het koel-
bedrijf, omdat de aanvoertemperatuur in dit geval automatisch via de
bedieningseenheid overeenkomstig het actuele dauwpunt wordt gere-
geld.
▶ Isoleer alle leidingen en aansluitingen ter bescherming tegen conden-
satie.
▶ Installeer de kamertemperatuurgestuurde regelaar (overeenkom-
stig de handleiding voor de kamertemperatuurgestuurde regelaar).
▶ Monteer de condensatiesensor.
▶ Voer de noodzakelijke instellingen voor het koelbedrijf uit in het ser-
vicemenu, hoofdstuk instellingen cv-circuit (handleiding van de
bedieningseenheid).
– Kies Koeling of Verwarming en koeling.
– Stel eventueel inschakeltemperatuur, inschakelvertraging, ver-
schil tussen kamertemperatuur en dauwpunt en minimale aan-
voertemperatuur in.
▶ Schakel vloerverwarmingscircuits in vochtige ruimten uit (bijvoor-
beeld badkamer en keuken), eventueel via relaisuitgang PK2 aanstu-
ren.
Compress 3400i AWS – 6721827821 (2024/11)
