Technische gegevens
Aanwijzing betreffende ingang I1 (aansluiting 13, 14) EN I4 (aansluiting
15, 16).
Contact op de component of relais dat wordt aangesloten op deze in-
gang moet geschikt zijn voor 5 V en 1 mA.
11.4.2 CAN & EMS BUS

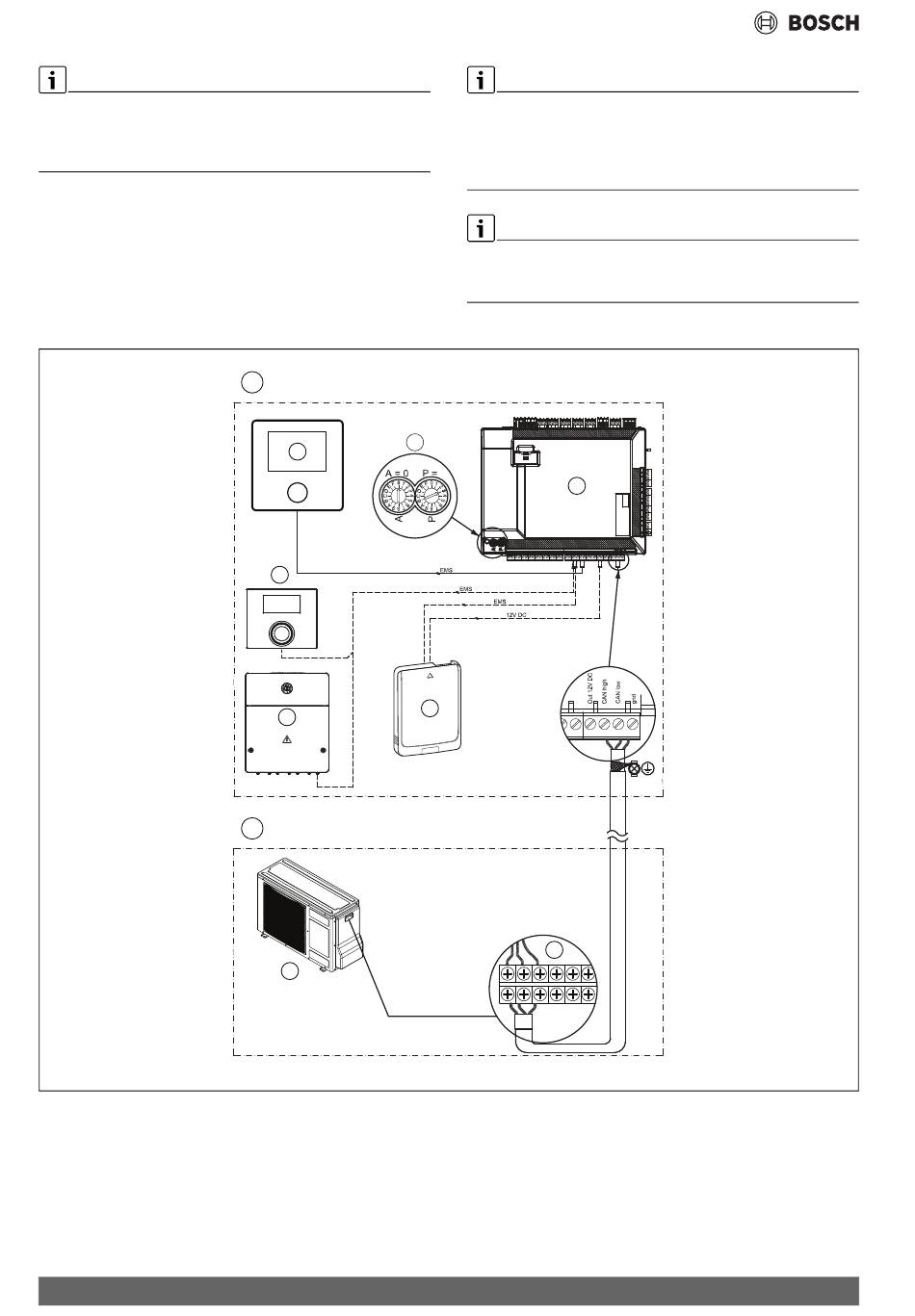

Afb. 41 CAN en EMS aansluitingen
Doorgetrokken lijn = fabrieksaansluiting
Stippellijn = aangesloten tijdens installatie:
[A]
Binneneenheid
[B]
Buiteneenheid
[1]
Bedieningseenheid (gebruikersinterface)
[2]
Instelling schakelaars (A=0, P=3)
[3]
Installatiemodule
38
A
2
1
4
5
B
7
Opmerking betreffende [1]:
Codeerschakelaars A en P mogen niet worden versteld! Anders zullen er
storingen optreden.
Belangrijk: controleer de codering wanneer een vervangend onderdeel
wordt gebruikt.
Opmerking betreffende [4]: om reflectie van meldingen in de CAN-BUS
te voorkomen, moet de CAN-afsluitweerstandsschakelaar worden inge-
schakeld.
3
3
6
8
[4]
Kamertemperatuurgestuurde regelaar (toebehoren)
[5]
EMS-module (toebehoren)
[6]
Connect-Key K 30 RF (toebehoren)
[7]
Buiteneenheid
[8]
Aansluitklemmen buiteneenheid
0010036996-001
