Graco HIGH-FLO 243737 Instructies pagina 11
Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
Installatie (luchtgedreven pompen)
VERKLARING
A
Accessoire pompstandaard (P/N 218742)
B
Druktank (P/N 218509 of 238983)
C
Buis met diameter van 50 mm (2 inch)
D
Materiaalafsluiter voor volledige doorstroming,
niet beperkend
E
Aanvoerleiding voor materiaal
F
Mengtank
G
Pompsnelheidsbegrenzer van de pomp
H
Smering van de luchtleiding
J
Luchtregelaar en meter
K
Filter luchtleiding
L
Zelfontlastend hoofdventiel
W
Aftapkraan voor luchtleiding
Y
Aardingsdraad

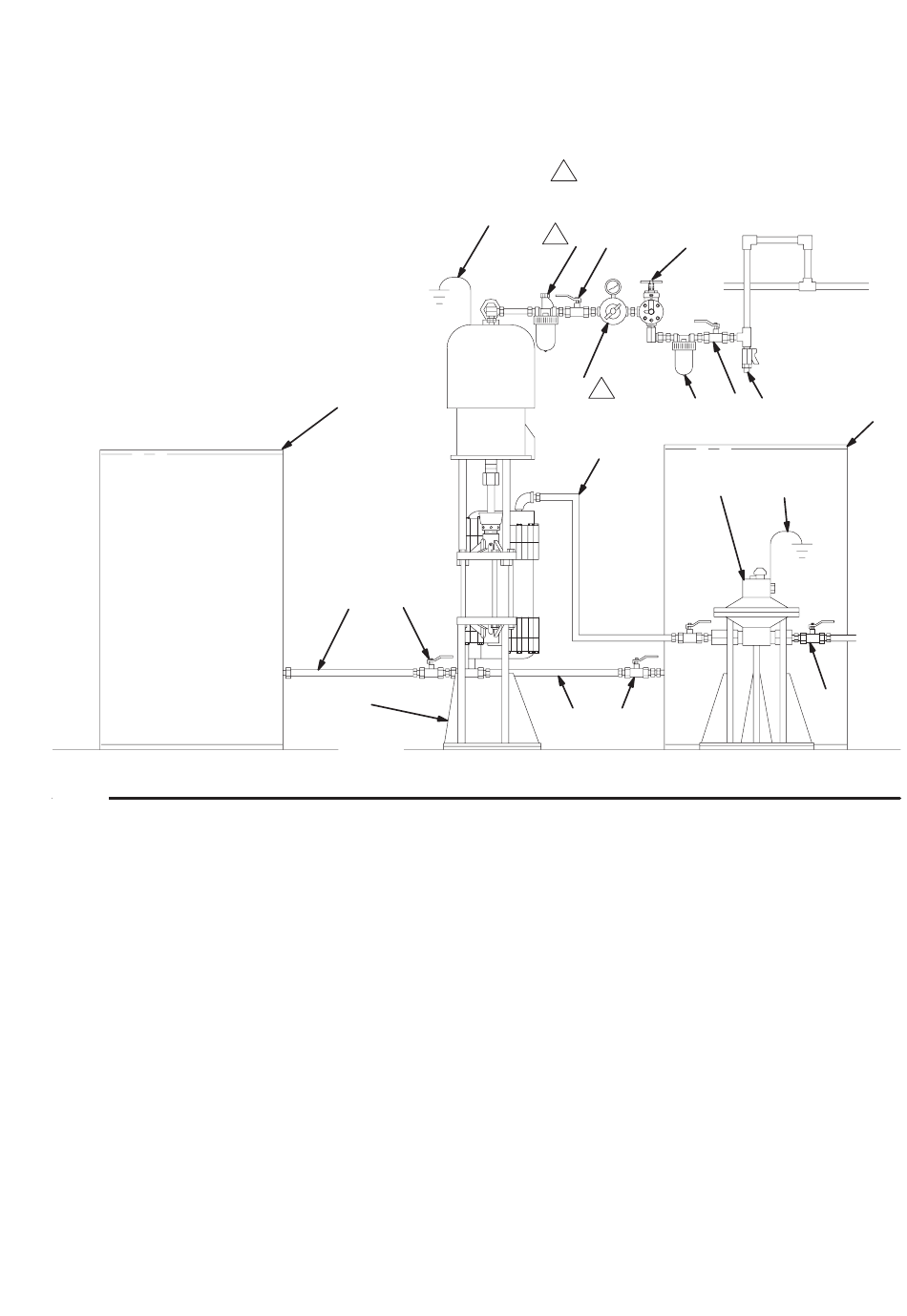

Afb. 5
Y
F
E
D
A
Hang de luchttoebehoren niet rechtstreeks aan de
luchtinlaat van de pomp. Zorg voor een bevesti-
1
gingsbeugel om de toebehoren op te monteren.
H
L
G
1
J
1
K
C
B
E
D
L
W
F
Y
D
01406
309136
11
