Graco HIGH-FLO 243737 Instructies pagina 8
Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
Aansluitingen
Onderpompen hebben een 2 inch npt(i) materiaalinlaat
en een 2 inch npt(i) materiaaluitlaat of een 2 inch bspp(i)
materiaalinlaat en een 2 inch bspp(i) materiaaluitlaat.
Gebruik buis en aansluitmateriaal met een doorsnee van
50 mm (2 inch). Breng een afsluiter (D) aan tussen elke tank
en de pomp.
Gebruik bij een roestvrijstalen pomp ook roestvrijstalen
aansluitmateriaal om een corrosiebestendig systeem
te houden.

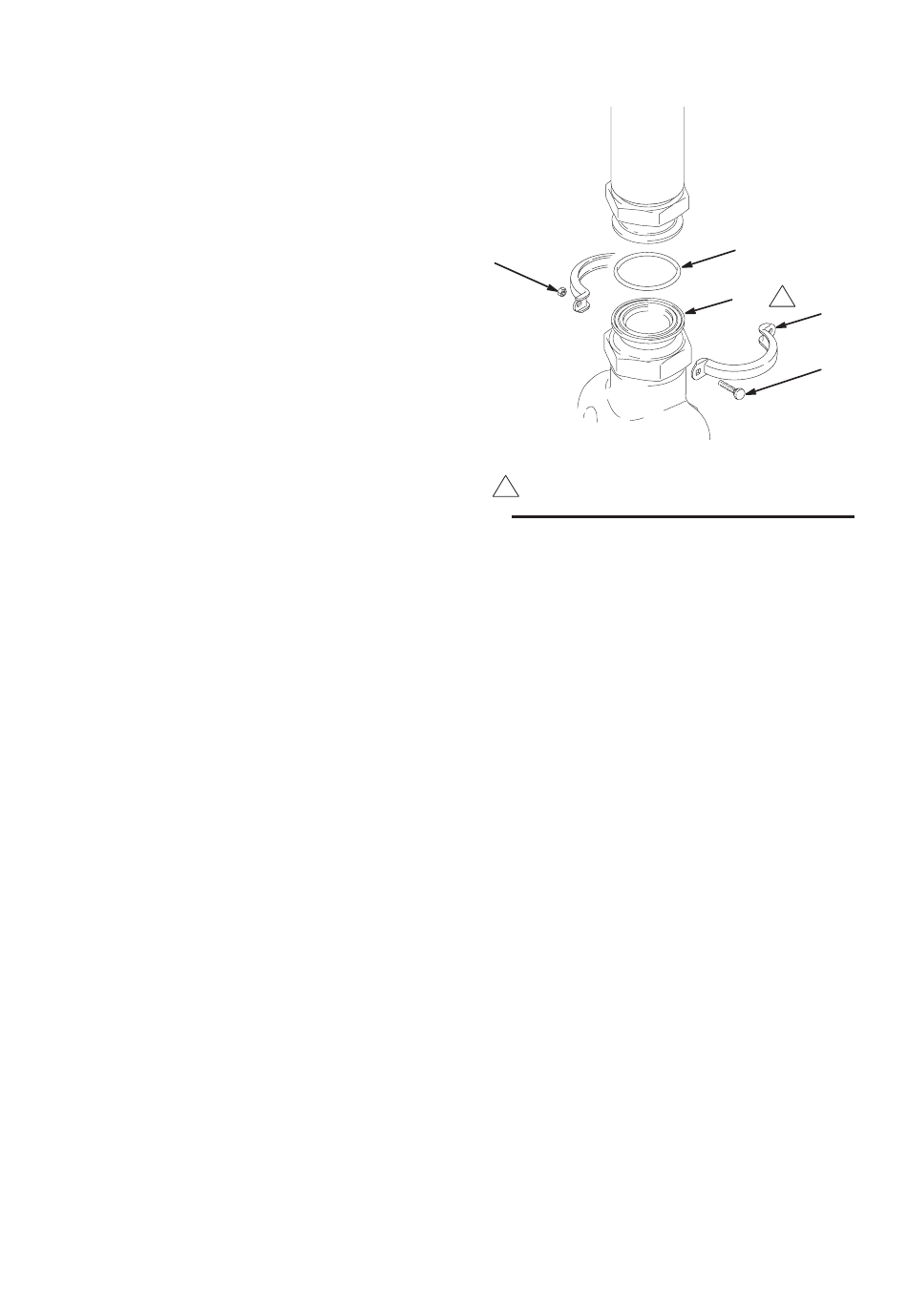

Tri-Clamp verloopstukken
Er zijn Tri-Clamp verloopstukken verkrijgbaar waarmee
specifiek voedingsindustriesluitwerk op een pomp kan
worden aangesloten met een bspp inlaat en uitlaat.
Zie Afb. 3.
Breng een Tri-Clamp pakking (GG) van 50 mm aan in de
groef in het Tri-Clamp verloopstuk (HH). Zet het Tri-Clamp
verloopstuk in de leiding en zet hem vast met twee klemmen
(JJ), bouten (KK) en moeren (MM). Breng de bouten in
tegengestelde richting aan.
8
309136
Installatie
MM*
1
Afb. 3
* Moet klant zelf aanschaffen.
Graco-verloopstuk 193202. Vereist dichtmiddel 193424.
GG*
HH
1
JJ*
KK*
8689A
