Graco HIGH-FLO 243737 Instructies pagina 35
Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
3:1 King-pompen, modellen 243749, 243750, 248341, & 248342
Categorie
Maximum materiaalwerkdruk
Bedrijfsbereik lucht
Materiaaldoorstroming bij 60 slagen per
minuut
Slagen per liter
Maximum aanbevolen pompsnelheid
Onderdelen die met materiaal in aanraking
komen
Luchtmotor
0,28 MPa (2,8 bar)
Quiet King
77,9 dB(A)
Luchtmotor
0,28 MPa (2,8 bar)
Quiet King
85,2 dB(A)

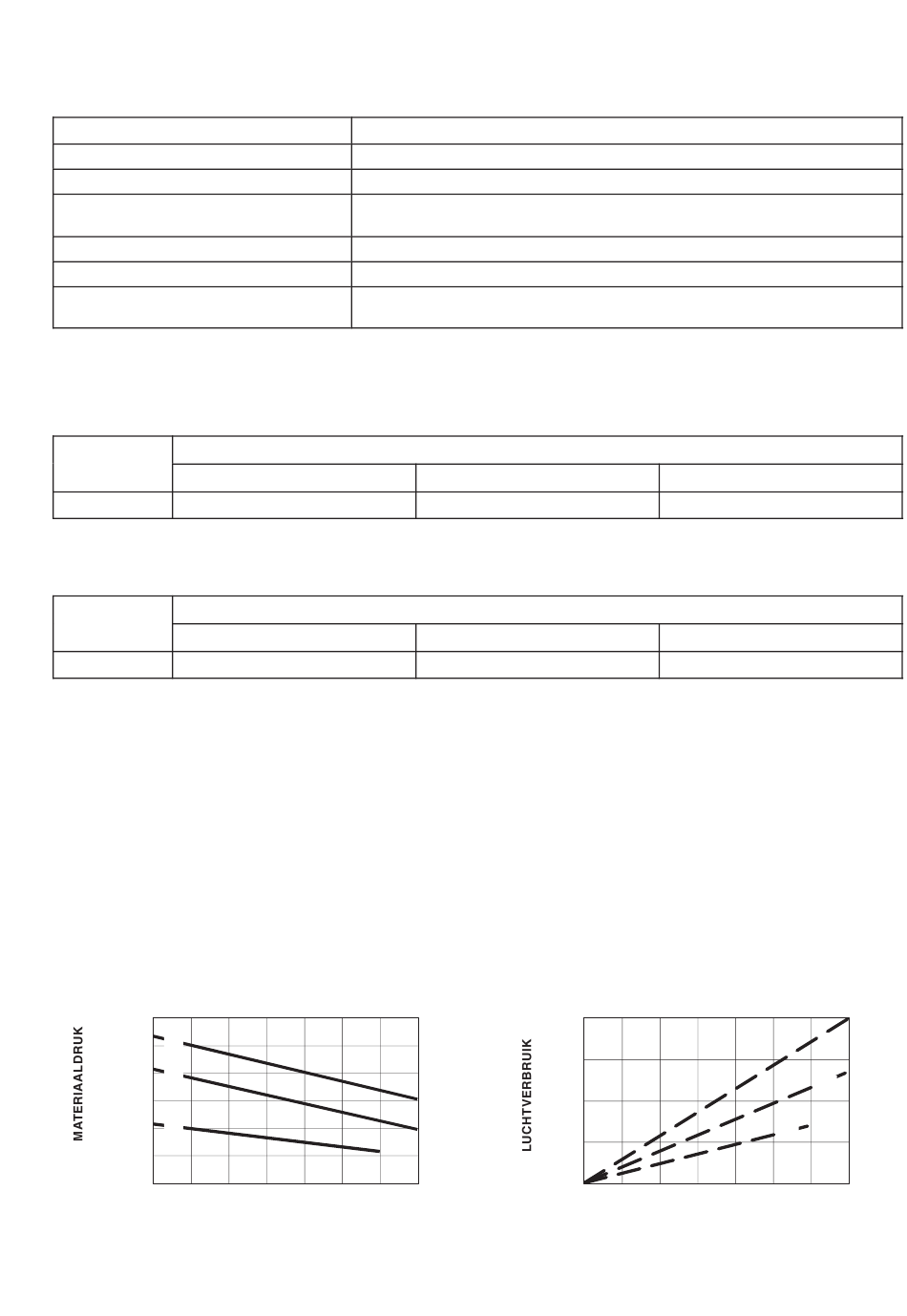

Bepalen van de materiaaluitlaatdruk (MPa/bar) bij een
bepaalde doorstroming (in liter per minuut) en luchtdruk
(in MPa/bar):
1. Kijk waar de gewenste doorstroming zich bevindt onder
in de grafiek.
2. Volg de verticale lijn omhoog tot het snijpunt met de
gekozen (zwarte) curve voor de vloeistofuitlaatdruk.
Ga naar links op de schaal en lees daar de vloeistofuit-
laatdruk af.
Materiaaluitlaatdruk
psi
MPa,
slagen per minuut
bar
8
15
300
2,1; 21
A
250
1,8; 17,5
B
200
1,4; 14
150
1,0; 10
100
C
0,7; 7
50
0,35; 3,5
0
0
8
16
gal/minuut
liter/minuut
30
60
MATERIAALSTROOM (TESTMATERIAAL:
OLIE VAN GEWICHT NR. 10)
Technische gegevens
Gegevens
2,1 MPa; 21 bar
0,28–0,7 MPa; 2,8 – 7 bar
237 liter/min
0,24
60 slagen per minuut
Models 243749, 243750, 248341, & 248342: roestvrij staal, PTFE, UHMWPE
(Ultra High Molecular Weight Polyethylene)
Geluidsdrukniveaus dB(A)
(gemeten op 1 meter van het apparaat)
Inlaatluchtdruk bij 15 slagen per minuut
0,48 MPa (4,8 bar)
79,2 dB(A)
Geluidsvermogenniveaus dB(A)
(getest conform ISO 9614–2)
Inlaatluchtdruk bij 15 slagen per minuut
0,48 MPa (4,8 bar)
86,6 dB(A)
Prestatieschema's
A
0,6 MPa; 6,2 bar luchtdruk
B
0,49 MPa 4,9 bar luchtdruk
C
0,28 MPa; 2,8 bar luchtdruk
23
30
38
46
53
24
32
40
48
56
91
121
151
181 212
Bepalen van het luchtverbruik van de pomp (m#/min)
bij een bepaalde doorstroming (in liter per minuut) en lucht-
druk (MPa/bar):
1. Kijk waar de gewenste doorstroming zich bevindt onder
in de grafiek.
2. Volg de verticale lijn omhoog tot het snijpunt met de
gekozen lijn van het luchtverbruik (streepjes). Volg
de horizontale lijn naar links om het luchtverbruik
af te lezen.
Luchtverbruik
scfm
slagen per minuut
m#/min.
8
15
200
5,7
150
4,3
100
2,8
50
1,4
0
gal/minuut
0
8
16
liter/minuut
30
60
MATERIAALSTROOM (TESTMATERIAAL:
OLIE VAN GEWICHT NR. 10)
0,6 MPa (6,2 bar)
87,5 dB(A)
0,6 MPa (6,2 bar)
95,2 dB(A)
23
30
38
46
53
A
B
C
24
32
40
48
91
121
151
181 212
