Graco HIGH-FLO 243737 Instructies pagina 25
Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
Roestvrijstalen model afgebeeld
1
Zie Afb. 14 voor de juiste assemblage van de v-pakkingen.
De zitting van het ontlastventiel (22) moet bij de materiaalinlaat
worden geïnstalleerd. Richt de zitting zoals is aangegeven in
de detailtekening. De kleine kogel (B) in het ontlastventiel moet
2
naar boven gericht zijn, naar de reduceerkogel (13).
Aandraaien tot 67 N.m. Weer losdraaien en
3
opnieuw aandraaien tot 27–34 N.m.
Breng middelsterk dichtmiddel voor halspakkingen
4
aan en draai aan tot 270–284 N.m.
Breng middelsterk dichtmiddel aan en
5
draai aan tot 24–27 N.m.
MATERIAALUITLAAT
5
13
14
*15
*19
27
7
5
*
Deze onderdelen zitten in de zuigerpakkingreparatiesets 243727, 243728 en 243729, die apart verkrijgbaar zijn. Zie blz. 31.
** Deze onderdelen zitten in klauwkoppelset 243948 of 15D950. Zie blz. 31.
{ Deze onderdelen zitten in halspakkingsets 243671 en 243672 die apart verkrijgbaar zijn. Het materiaal verschilt per set. Zie blz. 31.

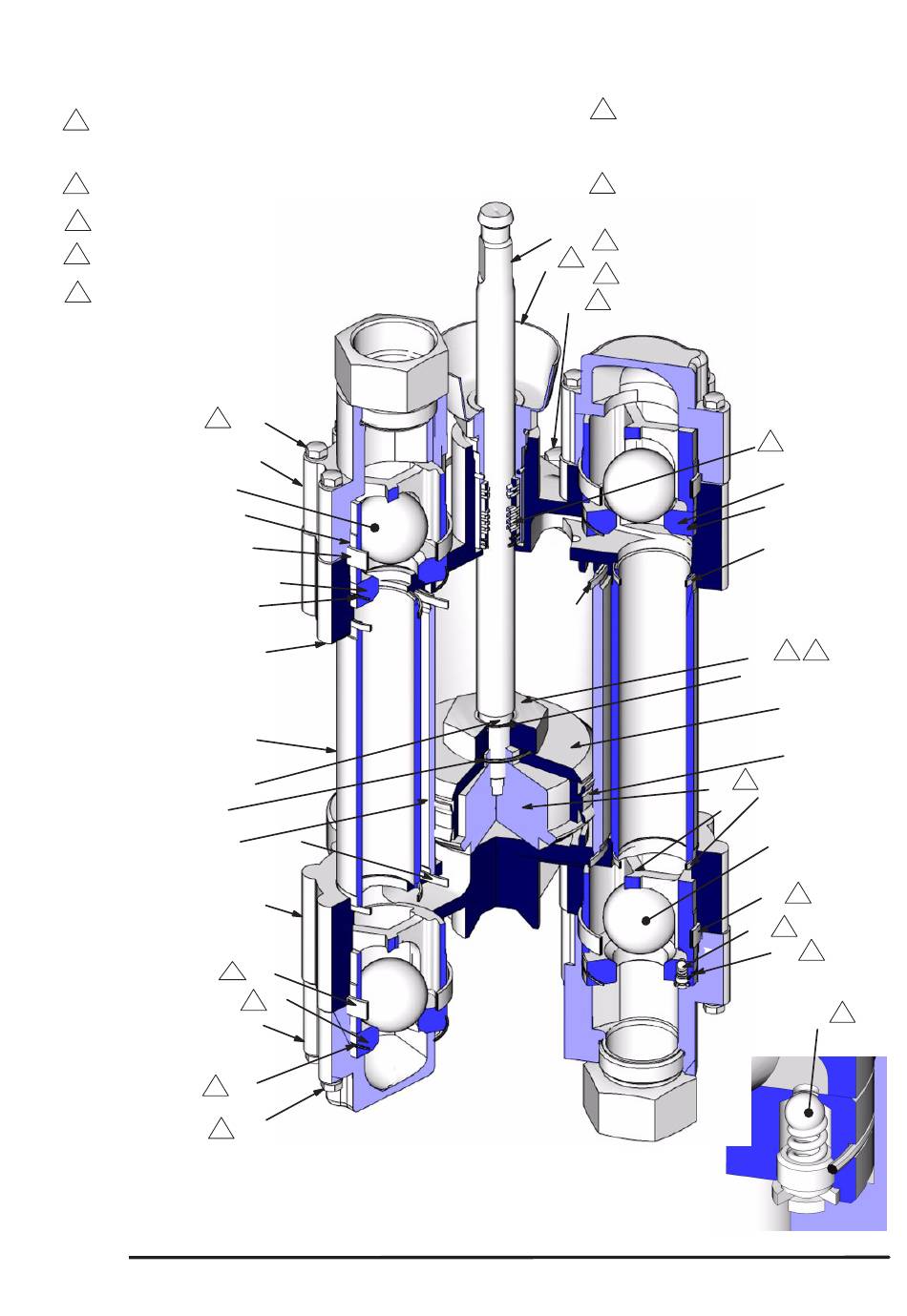

Afb. 16
Onderhoud
2, 3
1
17
*16
5
20
43
*28
6
*15
7
17
8
1
*16
2, 3
Detailtekening van de inlaatventielzitting (22)
29**
12
3
4, 7, 8
28*
MATERIAALINLAAT
Kruiselings en gelijkmatig aandraaien
6
tot 81–88 N.m.
Breng de dichtingen (15) en o-ringen (16) aan
de overliggende zijde van het inlaatspruitstuk
(1) en bij de materiaalinlaat van de pomp,
wanneer u de zitting van het ontlastventiel (22)
7
installeert.
De zitting van het ontlastventiel (22) niet aan
deze zijde van het inlaatspruitstuk (1)
8
installeren.
Breng zelfhechtend smeermiddel 222955 aan
9
op het oppervlak van de zuigermoer (26).
6
26
18*
4
23
21*
14
22
1
17
16*
21*
4
9
25
24*
13
15*
7
2
16*
7
B
2
309136
