Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
De motor verwijderen (zie Afb. 8)
WAARSCHUWING
Om het risico van ernstig letsel te verminderen moet u
elke keer als u de instructie krijgt om de druk te ontlasten
de Drukontlastingsprocedure op blz. 14 volgen.
1.
Ontlast de druk.
2.
Ontkoppel alle slangen van de pomp en de motor.
3.
Schroef de koppelmoer (106) los en houd daarbij uw
hand om de moer en de as om de twee koppelstukken
(105) op de vangen als u de moer (106) laat zakken.
4.
Verwijder de borgmoeren van de trekstang (104) en
til de motor van de pomp af.
De motor weer aanbrengen (zie Afb. 8)
VOORZICHTIG
Bij roestvrijstalen pompen moet u ervoor zorgen dat de
schroefdraad van de trekstangen gesmeerd wordt en, dat
er PTFE tape wordt aangebracht op de onderste schroef-
draad van de stangen voordat u de luchtmotor weer beves-
tigt. Het onderste schroefdraad zit het verst van de vlakke
kanten van de trekstang.
1.
Plaats de luchtmotor op de pomp. Bij roestvrijstalen
pompen moet u de schroefdraad van de trekstang
smeren en van tape voorzien (zie onder VOORZICHTIG
hierboven). Schroef de borgmoeren van de trekstang
(104) op de trekstangen (103).
2.
Plaats de twee koppelstukken (105) in de koppelmoer
(106). Schroef de moer omhoog op de motoras.
Aandraaien tot 195–210 N.m.
VOORZICHTIG
Draai de koppelmoer (106) aan tot 195–210 N.m. Deze
momentwaarde niet overschrijden om beschadiging van
de zuigeras (29) te voorkomen.
3.
Koppel alle slangen weer aan. Sluit de aardingsdraad
weer aan als die bij reparatie was losgemaakt.
18
309136
Onderhoud
Aandraaien tot 195–210 N.m.
1
Breng PTFE-tape of zelfhechtend smeermiddel
2
aan op de onderste schroefdraad.

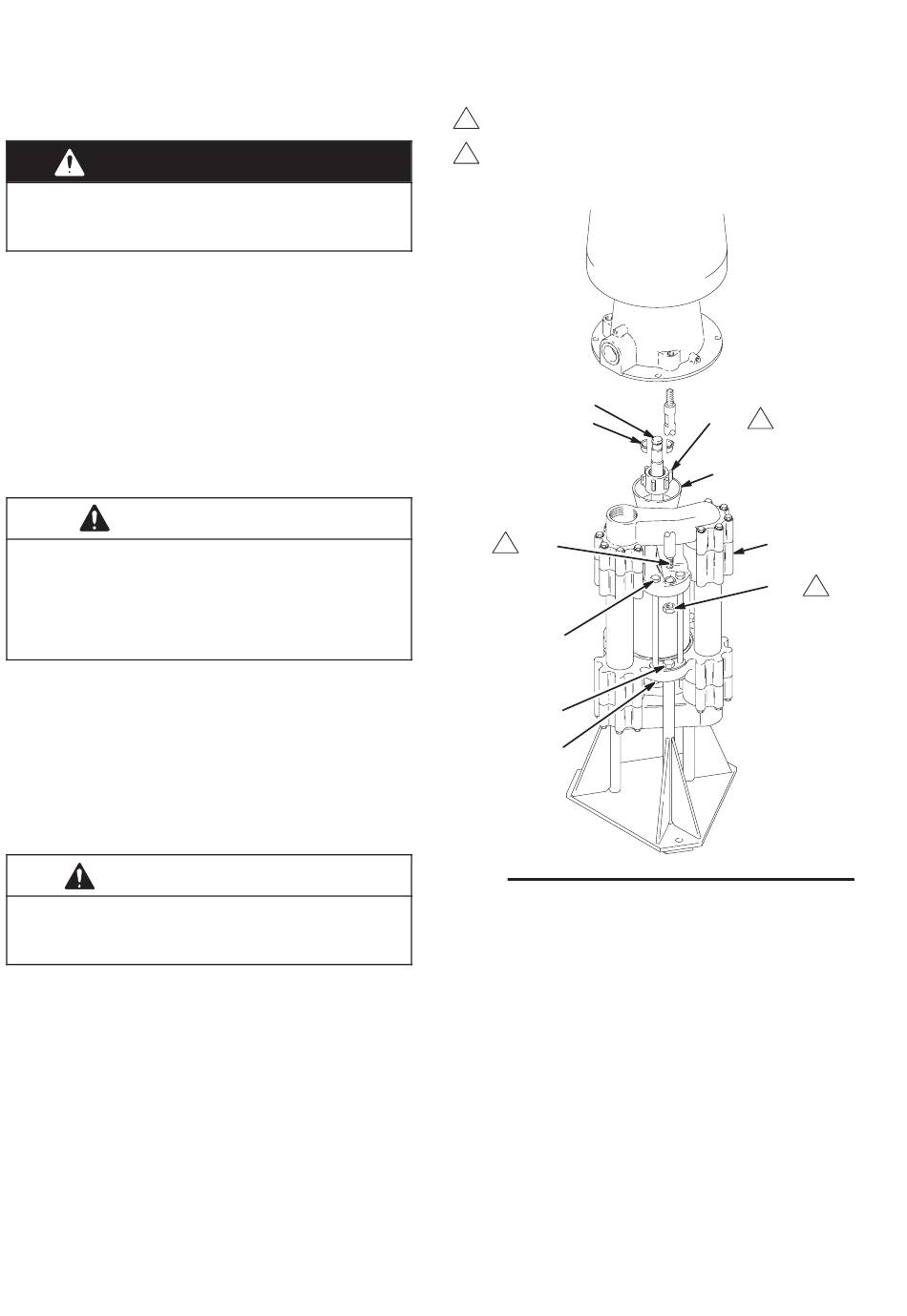

Afb. 8
29
105
103
2
4
D
7, 8
106
1
12
5
104
1
