7.
Gebruik een dopsleutel van 13 mm om de twaalf kolom-
schroeven (2) en borgringen (3) op het inlaatspruitstuk
(1) te verwijderen. Zie Afb. 16.
8.
Til het spruitstuk (1) van de behuizing van het inlaatventiel
(6) en verwijder de zittingen (17 en 22). Verwijder de o-ring
(16) van de zittingen.
VOORZICHTIG
Als het drukontlastventiel in de inlaatzitting (22) verstopt is
of vol materiaal zit, dompel dan de inlaatzitting in een
passend oplosmiddel. Zorg ervoor dat al het aangekoekte
materiaal van de kogel en het zittingoppervlak verwijderd
wordt.
Als het ontlastventiel niet grondig kan worden gereinigd;
zodanig dat de kogel en de veer vrij kunnen bewegen;
vervang dan de zitting (22).
9.
Kijk het drukontlastventiel in de zitting van de zitting
van de materiaalinlaat (22) na om er zeker van te zijn
dat het niet is verstopt. Druk de kogel van het ventiel in
om te zien of de kogel en de veer vrij kunnen bewegen.
Zie ook de detailtekening op blz. Afb. 16.
VOORZICHTIG
Laat de kogels (13) of zittingen (17 of 22) niet vallen en
beschadig ze niet. Een beschadigde kogel of zitting dicht
niet goed af waardoor de pomp zal gaan lekken. Één van
de inlaatventielzittingen (17) kan worden omgekeerd zodat
de zitting langer meegaat. De materiaalinlaatzitting (22)
bevat echter een drukontlastingsventiel en is niet omkeer-
baar. Zie ook de detailtekening in Afb. 16 voor de juiste
richting.
10. Verwijder de kogels (13), de kogelgeleiders (14) en de
dichtingen (15) uit het huis van het inlaatventiel (6).
11. Druk de complete zuiger net ver genoeg door de cilinder
om de platte zijden van de zuiger (23) bloot te leggen.
Zet de vlakke zijden van de zuiger in een bankschroef.
Tik met een kunststof hamer de cilinder (27) omhoog en
van de zuigersamenstelling.

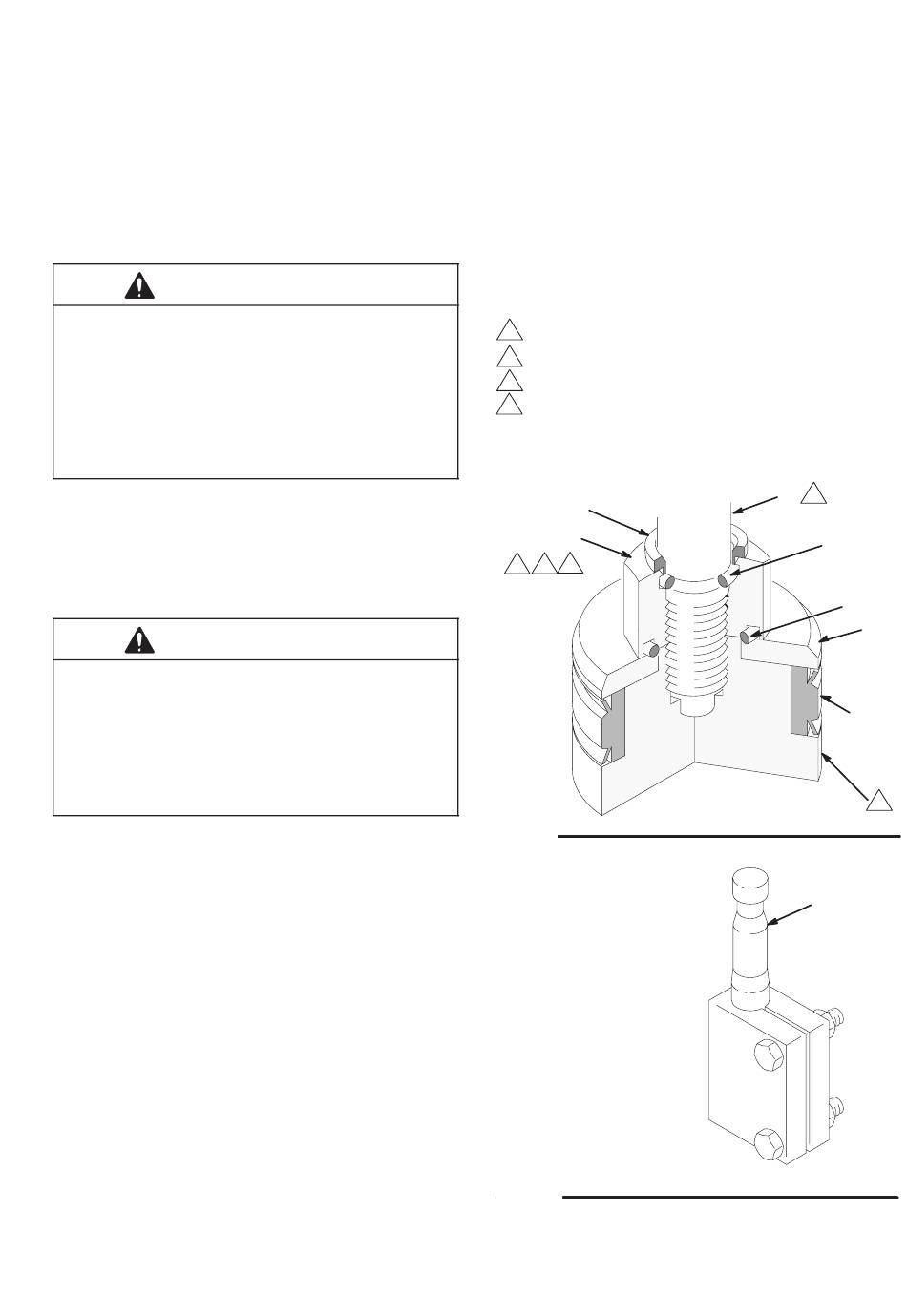

OPMERKING: Zie Afb. 11 voor stappen 12–16.
12. Draai de zuigermoer (26) los. Verwijder de zuigeras (29)
en de zuigermoer (26) met gereedschapsset 220385.
Zie Afb. 12. Verwijder de o-ring van de zuigermoer (18)
en de o-ringhouder (43) van de as. Verwijder de plaat
(25) en de dichting (24) van de zuiger (23).
13. Kijk de zuigeras (29) na. Als hij beschadigd is,
of er zitten krassen op, vervang hem dan.
Onderhoud
14. Reinig alle zuigeronderdelen en de cilinder grondig
in een geschikt oplosmiddel. Kijk het binnenoppervlak
van de cilinder na op krassen en vervang hem indien
noodzakelijk. Een bekraste cilinder beschadigt de
pakkingen snel.
15. Smeer de nieuwe zuigerdichting (24*) in en breng hem
aan op de zuiger.
16. Breng de zuigerplaat (25) aan met de afgeschuinde rand
weg van de zuigerdichting.
1
Aandraaien tot 270–284 N.m.
Breng middelsterk dichtmiddel aan op het schroefdraad.
2
3
Smeren.
Breng zelfhechtend smeermiddel 222955 aan op
4
het oppervlak van de zuigermoer (26)
1
2
Afb. 11
Gereedschapsset
220385
Zet het gereedschap vast op
het breedste gedeelte van de
as (29). Pak het gereedschap
beet met een tang en schroef
de as los.
Afb. 12
43
26
4
29
2
18
19
25
24*
23
3
TI0219
29
01413
309136
